A váltómű kenőanyagának szintjét havonta kell ellenőrizni.
A motorkerékpárt Screamin' Eagle SYN3 Synthetic Motorcycle Lubricant kenőanyaggal szállítjuk. A váltómű kenéséhez nem javasolt a SYN3 keverése más kenőanyag termékekkel.
A váltóművet megfelelő időközönként le kell üríteni, és friss kenőanyaggal kell feltölteni. Lásd: Lásd: Karbantartások ütemezése → Szervizkönyv..
MEGJEGYZÉS
A váltómű kenőanyag-szintjének ellenőrzésekor a motorkerékpárt az oldaltámaszra kell dönteni. Várjon egy rövid ideig, hogy a kenőanyag szintje kiegyenlítődjön a sebességváltó alkatrészeiben.
Kenőanyag szintjének ellenőrzése
1. Parkolja le a motorkerékpárt sík talajon az oldaltámaszra.
2. Lásd: Ábra 1. A dugót az óramutató járásával ellentétes irányba forgatva vegye ki a menetes töltődugót/nívópálcát.
3. Lásd: Ábra 2. Törölje le a töltődugó/nívópálcát, és helyezze vissza a betöltőnyílásba. Ne csavarja be. (A nívópálcának a ház menetein kell nyugodnia).
4. Távolítsa el a betöltőnyílás csavarját/nívópálcát. Ellenőrizze a szintet. A kenőanyag szintjének a nívópálca ADD (Hozzáadás) és FULL (Tele) vonalai között kell lennie.
FIGYELEM
Folyadékcsere során gondoskodjon arról, hogy ne kerüljön kenőanyag vagy egyéb folyadék a gumiabroncsokra, kerekekre vagy fékekre. A tapadás ettől jelentősen romolhat, ami a motorkerékpár feletti uralom elvesztése miatt súlyos, akár végzetes személyi sérüléshez is vezethet. (00047d)
ÉRTESÍTÉS
Kenőanyag leürítésekor vagy betöltésekor ügyeljen arra, hogy ne kerüljön szenny, törmelék vagy más szennyeződés a motorba. (00198a)
5. Ha a kenőanyag szintje az ADD (Hozzáadás) jel alatt van, töltsön be kenőanyagot. Ne töltse a FULL (Tele) jel fölé a kenőanyagot, mert szivárgás léphet fel. A sebességváltó hozzávetőleges feltöltési kapacitása.
Hangerő: 0,83–0,95 L (28–32 fl oz)
MEGJEGYZÉS
  • A váltómű feltöltésekor Screamin' Eagle SYN3 Synthetic Motorcycle Lubricant (cikksz.: 99824-03, US. kvart) kenőanyagot használjon.
  • Ha SYN3 nem áll rendelkezésre, és kenőanyagot kell tölteni a váltóműbe, a SYN3 olajat teljesen le kell üríteni az egyéb kenőanyag termékek használata előtt. Valamennyi folyadék visszamarad. A rendszerben maradt olaj kiöblítése nem szükséges.
6. Ellenőrizze, hogy az O-gyűrű nem szakadt vagy sérült-e. Szükség esetén cserélje ki. Töröljön le minden idegen anyagot a csavarról.
7. Szerelje vissza a betöltőnyílás csavarját/nívópálcát. Húzza meg őket.
Nyomaték: 2,8–8,5 N·m (25–75 in-lbs) A sebességváltó betöltőnyílás csavarja/nívópálcája

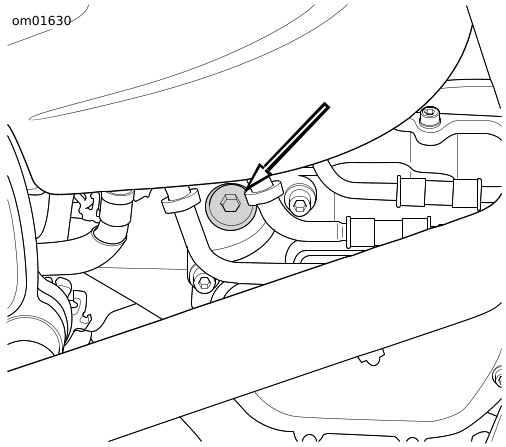

Ábra 1. A sebességváltó betöltőnyílás csavarjának/nívópálcájának a helye
1TelE
2Hozzáadás

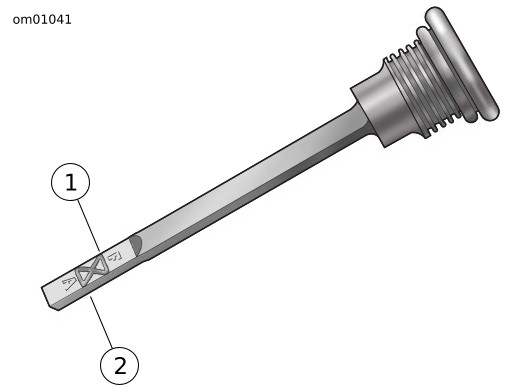

Ábra 2. A sebességváltó töltődugójának/nívópálcájának kenőanyagszintje
Váltóműolaj cseréje
1. Lásd: Ábra 1. Vegye ki váltómű töltődugóját/nívópálcáját.
2. Lásd: Ábra 3. Vegye ki a váltómű leeresztőcsavarját, és ürítse le a kenőanyagot egy erre alkalmas tartályba.
MEGJEGYZÉS
A kenőanyagot a helyi előírások szerint ártalmatlanítsa.
ÉRTESÍTÉS
Kenőanyag leürítésekor vagy betöltésekor ügyeljen arra, hogy ne kerüljön szenny, törmelék vagy más szennyeződés a motorba. (00198a)
FIGYELEM
Folyadékcsere során gondoskodjon arról, hogy ne kerüljön kenőanyag vagy egyéb folyadék a gumiabroncsokra, kerekekre vagy fékekre. A tapadás ettől jelentősen romolhat, ami a motorkerékpár feletti uralom elvesztése miatt súlyos, akár végzetes személyi sérüléshez is vezethet. (00047d)
3. Cserélje ki az olajleeresztő csavar O-gyűrűjét, ha megsérült. Töröljön le minden idegen anyagot a csavarról.
4. Szerelje vissza a leeresztőcsavart. Húzza meg őket.
Nyomaték: 19–28,5 N·m (14–21 ft-lbs) A sebességváltó leeresztőcsavarja
5. A váltómű feltöltésekor Screamin' Eagle SYN3 Synthetic Motorcycle Lubricant (cikksz.: 99824-03, US. kvart) kenőanyagot használjon. Ne töltse túl, mert szivárgás lehet a következménye.
Hangerő: 0,83–0,95 L (28–32 fl oz)
6. Szerelje be a feltöltő/ellenőrző nyílás csavarját. Húzza meg őket.
Nyomaték: 2,8–8,5 N·m (25–75 in-lbs) A sebességváltó betöltőnyílás csavarja/nívópálcája
7. Indítsa be a motort, és ellenőrizze gondosan, hogy nincs-e olajszivárgás a leeresztőcsavar környékén.
8. Lásd: Ábra 2. Várja meg, amíg a jármű eléri az üzemi hőmérsékletet. Töltsön be annyi olajat, hogy a szintje elérje a nívópálca tele (1) szintjét.
9. Szerelje be a feltöltő/ellenőrző nyílás csavarját. Húzza meg őket.
Nyomaték: 2,8–8,5 N·m (25–75 in-lbs) A sebességváltó betöltőnyílás csavarja/nívópálcája

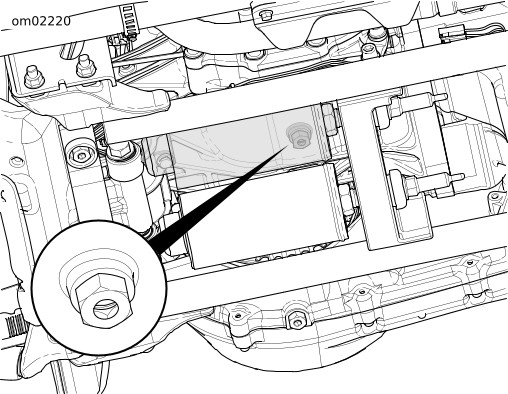

Ábra 3. A sebességváltó leeresztőcsavarja
