A lánchajtásház kenőanyagát megfelelő időközönként le kell üríteni, és friss kenőanyaggal kell feltölteni. Lásd Karbantartások ütemezése → Szervizkönyv.
ÉRTESÍTÉS
Ne töltse túl a primer lánchajtásházat kenőanyaggal. Túltöltés esetén a tengelykapcsoló esetleg rángatva kapcsol, a fokozatváltás nem megy végbe, a tengelykapcsoló nem emel ki teljesen, és/vagy nehéz lesz alapjáraton megtalálni az üres fokozatot. (00199b)
A lánchajtásház kenőanyagának cseréje
| 1. | Járassa a motort, amíg az el nem éri a minimális hőmérsékletét. Hőmérséklet: 93,4 °C (200 °F) | |
ÉRTESÍTÉS Kenőanyag leürítésekor vagy betöltésekor ügyeljen arra, hogy ne kerüljön szenny, törmelék vagy más szennyeződés a motorba. (00198a) | ||
| 2. | Lásd: Ábra 1. Egy T27 TORX csavarozófej segítségével vegye ki az öt csavart (3) (rögzített alátétekkel), hogy le tudja választani a tengelykapcsoló ellenőrzőfedelét (2) a primer lánchajtásház fedeléről. | |
| 3. | Lásd: Ábra 2. Vegye ki a mágneses leeresztőcsavart a primer lánchajtásház belső fedelének aljánál. Ürítse le a primer lánchajtásházat. MEGJEGYZÉS A kenőanyagot a helyi előírások szerint ártalmatlanítsa. | |
| 4. | Tisztítsa meg a leeresztőcsavart. Ha a csavaron szennyeződés gyűlt fel, ellenőrizze a lánchajtásház elemeinek állapotát. | |
| 5. | Helyezzen új O-gyűrűt a leeresztőcsavarra. | |
| 6. | Szerelje vissza a leeresztőcsavart a primer lánchajtásház fedelébe. Húzza meg őket. Nyomaték: 19–28 N·m (14–21 ft-lbs) Primer lánchajtásház leeresztőcsavarja | |
ÉRTESÍTÉS Ne töltse túl a primer lánchajtásházat kenőanyaggal. Túltöltés esetén a tengelykapcsoló esetleg rángatva kapcsol, a fokozatváltás nem megy végbe, a tengelykapcsoló nem emel ki teljesen, és/vagy nehéz lesz alapjáraton megtalálni az üres fokozatot. (00199b) | ||
| 7. | Öntsön be HARLEY-DAVIDSON SCREAMIN' EAGLE SYN3 SYNTHETIC MOTORCYCLE LUBRICANT (cikksz.: 99824-03 U.S. quart) kenőanyagot a tengelykapcsoló ellenőrző fedelének nyílásán keresztül. Hangerő: 1 L (34 fl oz) MEGJEGYZÉS Kizárólag HARLEY-DAVIDSON SCREAMIN' EAGLE SYN3 SYNTHETIC MOTORCYCLE LUBRICANT kenőanyagot használjon. | |
 FIGYELEMFolyadékcsere során gondoskodjon arról, hogy ne kerüljön kenőanyag vagy egyéb folyadék a gumiabroncsokra, kerekekre vagy fékekre. A tapadás ettől jelentősen romolhat, ami a motorkerékpár feletti uralom elvesztése miatt súlyos, akár végzetes személyi sérüléshez is vezethet. (00047d) ÉRTESÍTÉS Kenőanyag leürítésekor vagy betöltésekor ügyeljen arra, hogy ne kerüljön szenny, törmelék vagy más szennyeződés a motorba. (00198a) | ||
| 8. | A tengelykapcsoló kémlelőfedelének és az új tömítésnek a felszerelése: a. Alaposan töröljön le minden kenőanyagot a fedél szerelési felületéről és a lánchajtásház hornyából. b. Helyezze be a tömítést a primer lánchajtásház fedelének hornyába. Nyomja be a tömítésen található összes kidudorodást a horonyba. A kidudorodások tartják a helyén a tömítést. c. Illessze be a csavart (az elveszíthetetlen alátétekkel) a tengelykapcsoló ellenőrző fedelén át. Csavarja bele a felső fedél csavarfuratába. d. Csavarja be a még megmaradt négy csavart (rögzített alátéttel). e. Egy T27 TORX csavarozófej segítségével felváltva húzza meg a csavarokat. Nyomaték: 9,5–12,2 N·m (84–108 in-lbs) Tengelykapcsoló ellenőrzőfedél csavarok |
| 1 | Tömítés |
| 2 | Tengelykapcsoló szerviznyílás fedél |
| 3 | Rögzített alátéttel ellátott csavarok |

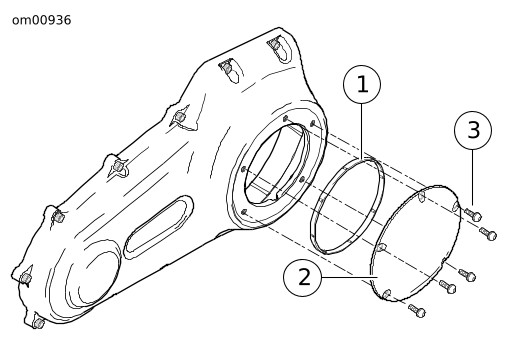

Ábra 1. Tengelykapcsoló fedél

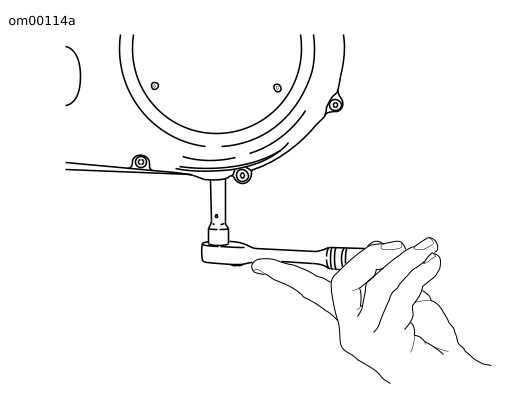

Ábra 2. Lánchajtásház leeresztőcsavarjának eltávolítása
