Lekötés és kiszerelés

1.	Vegye le az ülést. Lásd: Karbantartás és kenés → Ülés és utasülés.
2.	Ha riasztó szirénával is rendelkezik a motorkerékpár, a válaszjeladó jelenlétében fordítsa az OFF/RUN motorleállító kapcsolót RUN (Üzem) helyzetbe a riasztórendszer hatástalanításához.
	FIGYELEM Kösse le először a negatív (-) akkumulátorkábelt. Ha a pozitív (+) kábel bekötött negatív (-) kábel mellett testhez ér, a keletkező szikrák miatt az akkumulátor felrobbanhat, ami súlyos, akár végzetes személyi sérülést is okozhat. (00049a)
3.	Lásd: Ábra 1. Lazítsa meg a csavart, és távolítsa el az akkumulátor negatív (fekete) kábelét (2) az akkumulátor negatív kivezetéséről.
4.	Lazítsa meg a csavart, és távolítsa el az akkumulátor pozitív (piros) (1) kábelét az akkumulátor pozitív kivezetéséről.
5.	Emelje ki az akkumulátort az olajtartály üregében található akkumulátordobozból.

Beszerelés és csatlakoztatás

FIGYELEM

Csatlakoztassa először a pozitív (+) akkumulátorkábelt. Ha a pozitív (+) kábel bekötött negatív (-) kábel mellett testhez ér, a keletkező szikrák miatt az akkumulátor felrobbanhat, ami súlyos, akár végzetes személyi sérülést is okozhat. (00068a)

FIGYELEM

Ügyeljen arra, hogy bekötött negatív (-) kábel esetén az akkumulátor pozitív (+) kábele ne érjen testhez. A keletkező szikrák az akkumulátor robbanását okozhatják, ami súlyos, akár végzetes személyi sérüléssel is járhat. (00069a)

ÉRTESÍTÉS

Ne húzza túl az akkumulátor kivezetéseinek csavarjait. Alkalmazza a javasolt meghúzási nyomatékokat. A csavarok túlhúzása esetén az akkumulátor kivezetései károsodhatnak. (00216a)

1.	Lásd: Ábra 1. Helyezze a teljesen feltöltött akkumulátort az olajtartály üregében található akkumulátordobozba, a kivezetések oldalával előre.
2.	Szerelje rá az akkumulátor pozitív (piros) kábelét (2) az akkumulátor pozitív kivezetésére.
3.	Húzza meg a kötőelemet a következő nyomatékkal: 7–9 N·m (60–70 in-lbs).
4.	Szerelje rá az akkumulátor negatív (fekete) kábelét (1) az akkumulátor negatív kivezetésére.
5.	Húzza meg a kötőelemet a következő nyomatékkal: 7–9 N·m (60–70 in-lbs).
	ÉRTESÍTÉS Tartsa tisztán az akkumulátort, és a korrózió megelőzése érdekében vékonyan kenje be a kivezetéseket vazelinnel. Ennek elmulasztása az akkumulátor kivezetéseinek károsodásához vezethet. (00217a)
6.	Vigyen fel vékonyan vazelint vagy más korróziógátló anyagot az akkumulátorkivezetésekre.
	FIGYELEM Miután visszaszerelte az ülést, húzza meg felfelé ellenőrzésként, hogy rögzült-e a helyén. Menet közben a laza ülés elmozdulhat, ettől elveszítheti uralmát járműve felett, ami súlyos, akár végzetes személyi sérüléssel is járhat. (00070b)
7.	Szerelje vissza az ülést. Lásd: Karbantartás és kenés → Ülés és utasülés.

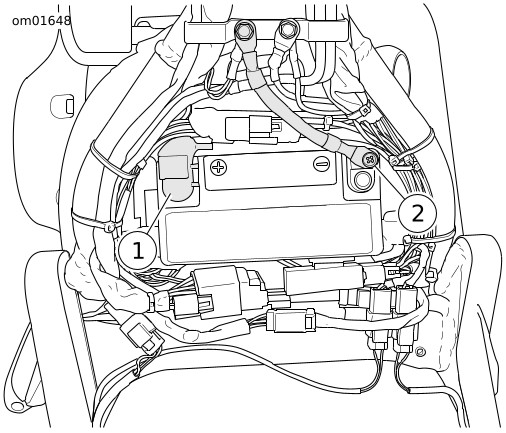

1	Pozitív akkumulátorkábel
2	Negatív akkumulátorkábel

Ábra 1. Akkumulátor
