Speciális szerszámok
LeírásCikkszMenny.
SHOCK ADJUSTMENT SPANNER (lengéscsillapító-állító villáskulcs)
94448-82B
1

Fordulatok számának kiszámítása
A Softail modellekben a hátsó lengéscsillapítók állíthatók. Állítsa be a hátsó lengéscsillapító rugó előfeszítését a teljes terheléshez vagy a saját személyes kényelmének megfelelően.
  1. Határozza meg a motoros tömege alapján történő előfeszítéshez szükséges fordulatok számát. Lásd: Táblázat 1.
  2. Határozza meg a fordulatok számát az utas és rakomány tervezett tömege alapján.
  3. Adja össze a motoroshoz, illetve az utashoz és/vagy a rakományhoz szükséges elfordulások számát.
Beállítás
MEGJEGYZÉS
  • Úgy állítsa be a lengéscsillapítókat, hogy a motorkerékpár az oldaltámaszon nyugszik.
  • Mindkét lengéscsillapítót ugyanannyi fordulattal állítson be.
  1. Lásd: Ábra 1. Rögzítse a lengéscsillapító szárát (4) a lapított részen egy villáskulccsal, és lazítsa ki az ellenanyát (1) a SHOCK ADJUSTMENT SPANNER (lengéscsillapító-állító villáskulcs) (Cikksz:94448-82B) (lengéscsillapító-állító villáskulcs) (3) segítségével.
  2. A villáskulcs szárait a rugódoboz furataiba helyezve (2) forgassa el a dobozt az óramutató járásával egyező irányban ütközésig. Ez a beállítás a minimális előfeszítési helyzet.
  3. Jelölje be a rugóstag elejét viszonyítási pontként.
  4. Forgassa el a dobozt az óramutató járásával ellentétes irányban a teljes terheléshez megállapított számú fordulattal.
  5. Húzza meg az ellenanyát.
Táblázat 1. A lengéscsillapító ajánlott előfeszítése
MOTOROS TÖMEGE*
MINIMUMTÓL SZÁMÍTOTT FORDULATOK SZÁMA
Kisebb, mint 84 kg (185 lb)
0
84–107 kg (185–235 lb)
1
107–129 kg (235–285 lb)
2
129–154 kg (285–340 lb)
3
154 kg (340 lb) a megengedett maximális szállítható tömegig**
4
* Utas/rakomány: Minden további 16 kg (35 lb) tömeg után növelje az előfeszítést egy fordulattal.
**Lásd: Műszaki adatok → Műszaki adatok → Tömegek.

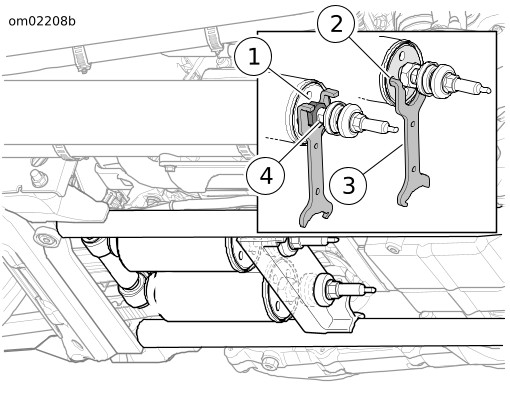

1Ellenanya
2Villáskulcshoz szolgáló furatok
3Villáskulcs
4A tengely lapos végei
Ábra 1. Lengéscsillapító beállítása
