FIGYELEM
A szűrőbetét megtisztítását ne benzinnel vagy oldószerrel végezze. Az éghető tisztítószerek a szívórendszerben tüzet okozhatnak, ami súlyos, akár végzetes személyi sérüléshez is vezethet. (00101a)
ÉRTESÍTÉS
A légszűrőt a motor beindítása előtt kell beszerelni. Ellenkező esetben szennyeződés kerülhet a motorba, ami a motor károsodását okozhatja. (00207a)
Megfelelő időközönként ellenőrizze a szűrőbetétet, és szükség szerint végeztesse el a szervizt. Poros környezetben való használat esetén az ellenőrzést végezze gyakrabban. Lásd Karbantartások ütemezése → Szervizkönyv.
Esővédő harisnya
Nedves, esős körülmények között a szűrő kitettsége miatt víz juthat a motorba. Parkolás közben a víz a motor belső korrózióját, károsodását okozhatja. Járó motorban a víz a motor hibás gyújtását okozhatja.
Nedves vagy esős körülmények esetén szerelje fel az esővédőt a légszűrő egységre a víz bejutásának megakadályozására.
Eltávolítás
MEGJEGYZÉS
  • A tartólemez hozzá van ragasztva a papírbetéthez.

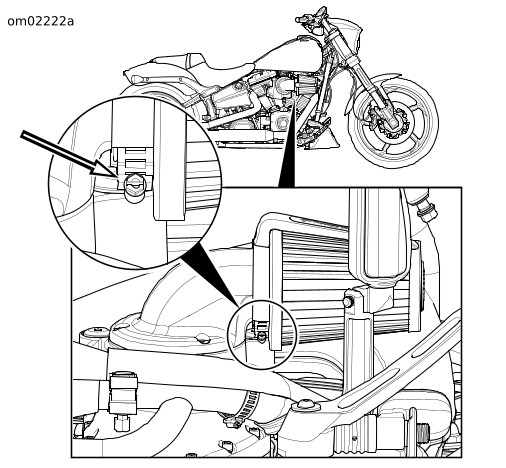

  • Lásd: Ábra 1. A bilincsfedél hátoldalán lévő nyílás lehetővé teszi a csavarhúzóval való hozzáférést.
  1. Lazítsa meg a bilincset.
  2. Lásd: Ábra 2. Válassza le a szűrőt a légtömlőről (1).
  3. Távolítsa el a csavart (3) és az emblémarudat (4).
Ábra 1. A légszűrőtömlő bilincse
A szűrő tisztítása és olajozása
  1. Finoman ütögesse meg a szűrőbetétet, hogy fellazítsa a szennyeződéseket.
  2. Egy puha sörteecsettel finoman kefélje át.
    3. MEGJEGYZÉS
    • Az alábbiaktól eltérő tisztítási, szárítási vagy olajozási módok vagy termékek használata károsíthatja a szűrőt, és érvénytelenítheti a gyártó által biztosított garanciát.
    • A K&N POWER KEEN AIR FILTER légszűrő és a K&N AIR FILTER OIL szűrőolaj kapható a Harley-Davidson-márkakereskedőjénél.
  3. A szűrőbetét tisztítása:
    1. Permetezzen rá bőven légszűrőtisztítót, vagy forgassa a szűrőt egy tisztítószert tartalmazó lapos edényben.
    2. Távolítsa el azonnal, és hagyja ázni tíz percig.
    4. MEGJEGYZÉS
    NE használjon sűrített levegőt vagy szárítópisztolyt a gyorsabb szárításhoz.
  4. Öblítse ki a szűrő anyagát belülről kis nyomású csapvízzel, és szárítsa meg.
    1. Öblítse le a szűrőt a tiszta oldalától a piszkos oldala felé haladva kis nyomású csapvízzel.
    2. Rázza ki belőle a felesleges vizet.
    3. Hagyja a szűrőt a levegőn megszáradni.
    5. MEGJEGYZÉS
    Lásd: Ábra 2. Ha a légszűrőt ki kell cserélni, távolítsa el a CVO emblémát (5) a régi légszűrőről. Szerelje rá a CVO emblémát az új szűrőre. Forduljon Harley-Davidson-márkakereskedéshez.
  5. Ellenőrizze a szűrőt. Tartsa a szűrőt erős fényforrás felé.
    1. A szűrő kellően tiszta, ha a fény egyenletesen szűrődik át rajta.
    2. Ha a szűrő megsérült vagy nem tisztítható, cserélje ki.
A szűrő olajozása
MEGJEGYZÉS
NE OLAJOZZA TÚL A LÉGSZŰRŐT. A túlolajozás rontja a motor és/vagy bizonyos motoralkatrészek teljesítményét. Ha az olajozás után 20 perccel még mindig szivárog vagy csepeg az olaj a betétről, tisztítsa meg a szűrőbetétet.
  1. Olajozza meg a szűrőt.
  2. Permetezzen vagy nyomjon olajat minden ráncba.
  3. Hagyja 20 percig, hogy a szűrő magába szívja az olajat.
  4. 20 perc után ellenőrizze a szűrőt. A szűrő érintetlen területeit óvatosan olajozza be. Hagyja, hogy a szűrő magába szívja az olajat.
Visszaszerelés
1. Lásd: Ábra 2. Szerelje vissza az emblémarudat (4) és a csavart (3).
2. Szerelje vissza a légszűrőt (6) a bilinccsel a szívócsőre (1), amíg teljesen nem illeszkedik a horonyba.
MEGJEGYZÉS
A szűrő tartólemeze sérülésének megakadályozása érdekében a csigakerék kb. a horony közepénél legyen a bilincs meghúzásakor.
3. Igazítsa úgy a légszűrőbetétet, hogy az elülső fedelén lévő jelzés megfelelően illeszkedjen. Húzza meg a bilincset.
Nyomaték: 5,1–6,2 N·m (45–55 in-lbs) A légszűrőbetét bilincse

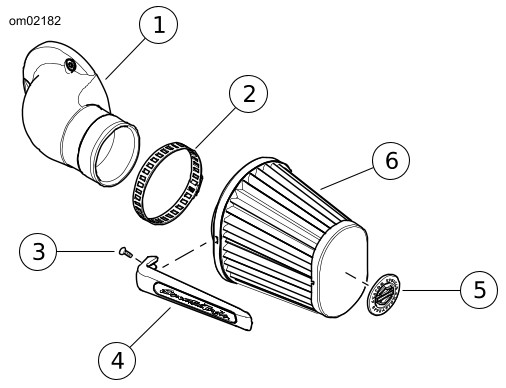

1Szívócső
2Tömlőszorító bilincs
3Csavar
4Emblémaegység
5CVO embléma
6Szűrőbetét
Ábra 2. Légszűrő
