Ismerkedjen meg a motorkerékpár üzemeltetési és karbantartási kezelőszerveinek elhelyezkedésével.
MEGJEGYZÉS
A Harley-Davidson fenntartja a jogot a műszaki adatok, a tartozékok és a kialakítás előzetes értesítés és mindenféle kötelezettség nélküli megváltoztatására.
A motor vezetés közben, ülő helyzetben elérhető kezelőszerveit és szervizalkatrészeit lásd: Ábra 1.
A motor bal oldalon elérhető kezelőszerveit és szervizalkatrészeit lásd: Ábra 2.
A motor jobb oldalon elérhető kezelőszerveit és szervizalkatrészeit lásd: Ábra 3.

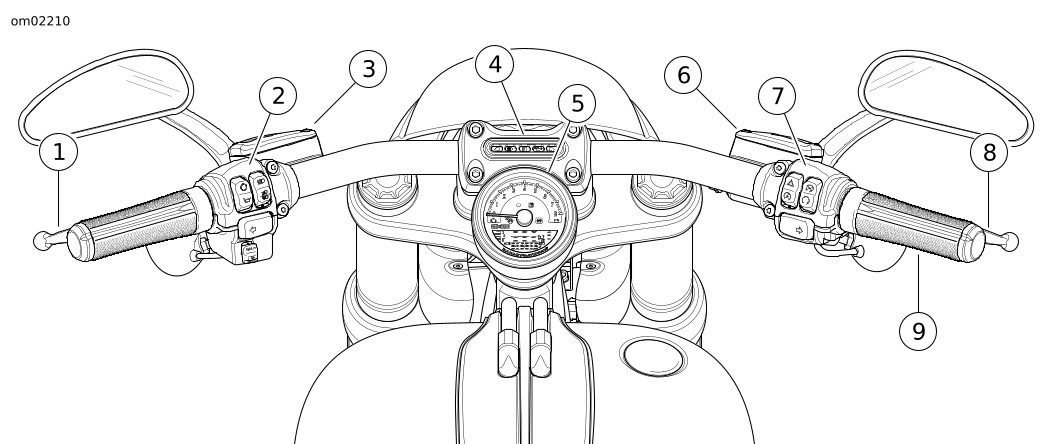

| 1 | Tengelykapcsoló kar |
| 2 | A bal kormányszarvon lévő vezérlőmodul |
| 3 | Tengelykapcsoló-folyadéktartály |
| 4 | Visszajelzőlámpa-sáv |
| 5 | Kilométeróra/kilométer-számláló |
| 6 | Az elülső fék folyadéktartálya |
| 7 | A jobb kormányszarvon lévő vezérlőmodul |
| 8 | Első fékkar |
| 9 | Gázmarkolat |
Ábra 1. Kezelőszervek és szervizalkatrészek

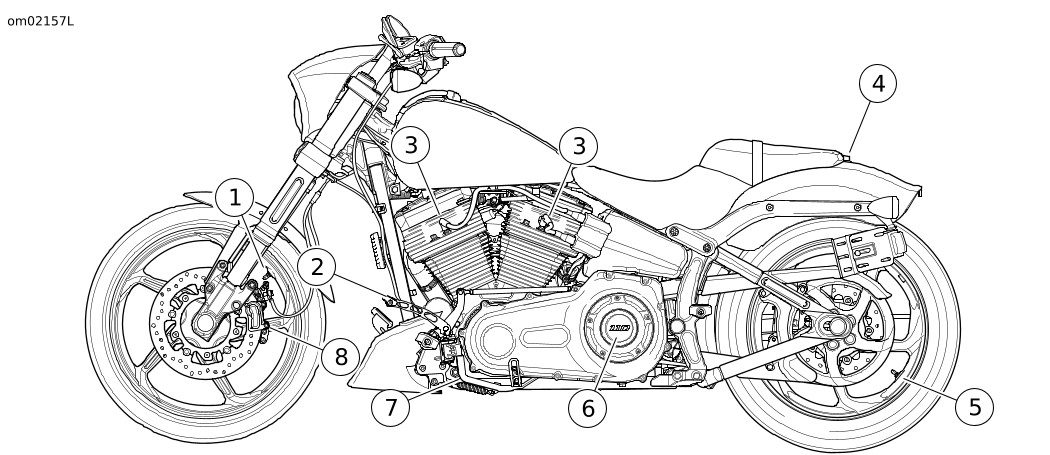

| 1 | Légnyomás-szabályozó szelep |
| 2 | Sebességváltó pedál |
| 3 | Gyújtógyertya |
| 4 | Ülésrögzítő csavar |
| 5 | Légnyomás-szabályozó szelep |
| 6 | Tengelykapcsoló fedél |
| 7 | Reteszelő oldaltámasz |
| 8 | Elülső féknyereg |
Ábra 2. Kezelőszervek és szervizalkatrészek

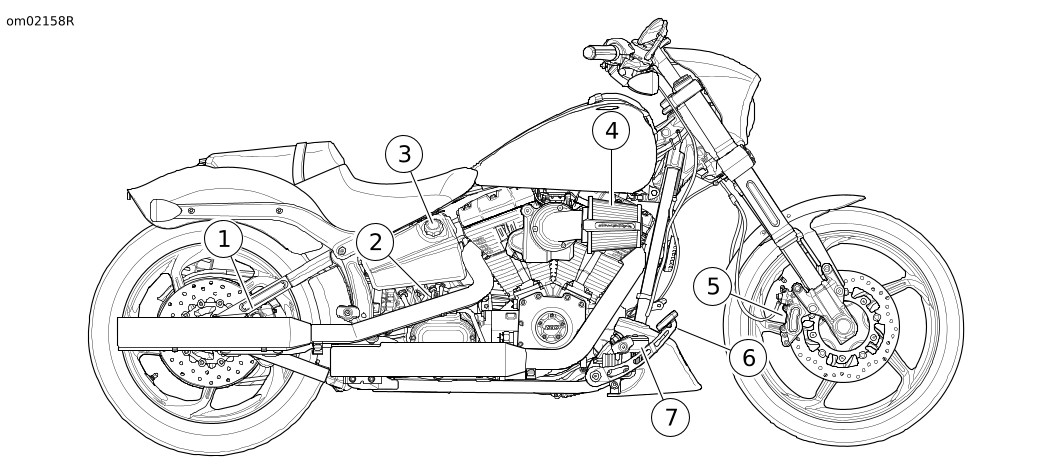

| 1 | Hátsó féknyereg |
| 2 | A sebességváltó betöltőnyílás csavarja |
| 3 | Olajbetöltő sapka/nívópálca |
| 4 | Légszűrő |
| 5 | Elülső féknyereg |
| 6 | A hátsó fék pedálja |
| 7 | A hátsó fék folyadéktartálya |
Ábra 3. Kezelőszervek és szervizalkatrészek
