1. | Szükség esetén távolítsa el az áramvonalidomot. Lásd: Ápolás és tisztítás → Áramvonalidom. | |

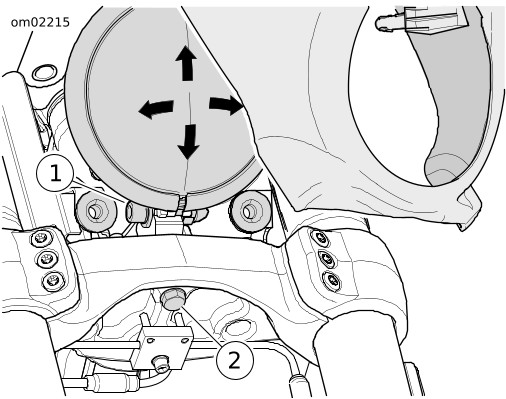

2. | Lásd: Ábra 1. Lazítsa meg a vízszintes beállítás rögzítőjét (2). Billentse balra vagy jobbra a fényszórót, hogy egyenesen előre vetüljön a fénye. | |
3. | Húzza meg a vízszintes beállítás rögzítőjét a következő nyomatékkal: 40,7–47,5 N·m (30–35 ft-lbs). MEGJEGYZÉS A függőleges beállítás rögzítőjéhez (1) könnyebben lehet hozzáférni a panel hátuljától. | |
4. | Lazítsa meg a függőleges beállítás rögzítőjét. Billentse a fényszórót a fényszóró vetítési irányának ellenőrzésekor kapott vízszintes vonalhoz képest felfelé vagy lefelé. | |
5. | Húzza meg a függőleges beállítás rögzítőjét a következő nyomatékkal: 47,5–61 N·m (35–45 ft-lbs). | |
6. | Ha kiszerelte, szerelje vissza az áramvonalidomot. Lásd: Ápolás és tisztítás → Áramvonalidom. |
1 | Függőleges kötőelem |
2 | Vízszintes kötőelem |
