Lásd: Ábra 2. A motorkerékpárban az alábbi három olvadóbiztosíték védi az elektromos rendszereket.
Főbiztosíték: 40 amperes biztosíték (1), amely az összes áramkört védi, azokat is, amelyeket a 15 amperes biztosíték védi. Ha ez a biztosíték meghibásodik, a motorkerékpár leáll. Forduljon Harley-Davidson-márkakereskedéshez.
Alkatrészek és tartozékok biztosítéka: Ez a 15 amperes biztosíték (2) védi az összes felszerelt tartozék áramköreit.
Akkumulátorbiztosíték: Az összes áramkört védő 15 amperes biztosíték (3). Ha a motor működése közben az akkumulátor biztosítéka kiég, a motor és a kritikus jelentőségű áramkörök (pl. az ABS fékek) továbbra is működnek. Azonban ennek a biztosítéknak a hibája egy diagnosztikai kódot vált ki. Forduljon Harley-Davidson-márkakereskedéshez.
A karosszéria vezérlőmodul (BCM) az összes többi elektromos áramkört védi. A BCM érzékeli az egyes áramkörök állapotát, szükség esetén megszakítja az áramellátást, és visszaállítja az áramkört. Ha a biztosítékcsere vagy az áramellátás ki- és bekapcsolása sem oldja meg a problémát, keressen fel egy Harley-Davidson-márkakereskedést.
Biztosítékcsere
ÉRTESÍTÉS
Csak megfelelő típusú és áramerősségű biztosítékot szereljen be. A nem megfelelő biztosítékok használata az elektromos rendszerek károsodását okozhatja. (00222a)
| 1. | Vegye le az ülést. Lásd: Karbantartás és kenés → Ülés és utasülés. | |
| 2. | Lásd: Ábra 1. Húzza le a biztosítéktábla fedelét. | |
| 3. | Lásd: Ábra 2. Cserélje ki a gyanús biztosítékot egy új biztosítékra. | |
| 4. | Helyezze vissza a fedelet a biztosítéktáblára. | |
 FIGYELEMMiután visszaszerelte az ülést, húzza meg felfelé ellenőrzésként, hogy rögzült-e a helyén. Menet közben a laza ülés elmozdulhat, ettől elveszítheti uralmát járműve felett, ami súlyos, akár végzetes személyi sérüléssel is járhat. (00070b) | ||
| 5. | Szerelje vissza az ülést. Lásd: Karbantartás és kenés → Ülés és utasülés. |

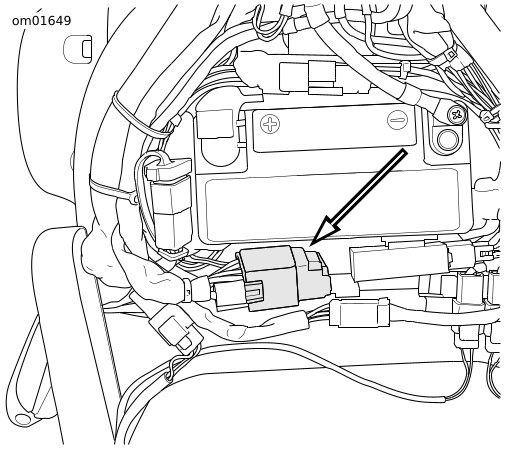

Ábra 1. Biztosítéktömb
| 1 | Fő |
| 2 | P&A |
| 3 | Akkumulátor |

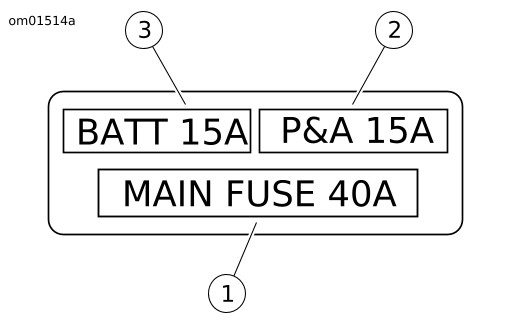

Ábra 2. Biztosítéktömb
