Tachometer
WARNUNG
Die Geschwindigkeiten den Straßenbedingungen anpassen und niemals die vorgeschriebene Höchstgeschwindigkeit überschreiten. Bei überhöhten Geschwindigkeiten kann es zum Verlust der Kontrolle über das Fahrzeug kommen, was zu schweren oder tödlichen Verletzungen führen kann. (00008a)
HINWEIS
Auf keinen Fall Manipulationen oder Änderungen am Kilometerzähler vornehmen. Dies ist gesetzlich nicht zugelassen. Die Manipulation oder Änderung des Kilometerzählers eines Fahrzeugs kann zu Sachschäden führen. (00160a)
Siehe Abbildung 1. Der Tachometer registriert die Vorwärtsgeschwindigkeit in Kilometer pro Stunde (internationale Modelle) oder Meilen pro Stunde (US-Modelle). Der Tachometer bietet auch folgende auswählbare Funktionen:
Der Tachometer verfügt über ein einzelnes Anzeigefenster für die obigen Funktionen.
  1. Siehe Abbildung 1. Wenn der Zündschalter in beliebiger Stellung ist, werden durch Drücken des Funktionsschalters Kilometerzähleranzeige und Uhr aktiviert. Uhrzeit und Kilometerstand können ohne Entsperren des Zündschalters nachgesehen werden. Den Funktionsschalter kurz drücken, um den Kilometerzähler einzublenden. Den Funktionsschalter noch einmal kurz drücken, um die Uhrzeit einzublenden.
  2. Um den Kilometerstand des Tageskilometerzählers anzuzeigen, muss der Zündschalter in der Stellung ACC (Nebenverbraucher) oder IGNITION (Zündung) stehen. Den Funktionsschalter so oft kurz drücken, bis der gewünschte Tageskilometerzähler eingeblendet wird. Ein A oder B in der oberen linken Ecke der Anzeige kennzeichnet die Tageskilometerzähler.
  3. Um den Tageskilometerzähler auf Null zurückzusetzen, muss der gewünschte Kilometerzähler (A oder B) auf der Anzeige eingeblendet sein. Den Funktionsschalter 2 bis 3 Sekunden lang gedrückt halten. Der Tageskilometerzähler wird auf Null zurückgesetzt.
  4. Den vorherigen Schritt wiederholen, wenn beide Tageskilometerzähler auf Null zurückgesetzt werden sollen.
Uhr einstellen
  1. Den Zündschalter auf ACC (Nebenverbraucher) oder IGNITION (Zündung) stellen.
  2. Siehe Abbildung 1. Den Funktionsschalter drücken, bis die Zeit (Stunden und Minuten) eingeblendet wird. Den Funktionsschalter fünf Sekunden oder so lange gedrückt halten, bis 12HR auf der Tachometeranzeige zu blinken beginnt. Den Knopf loslassen.
  3. Den Funktionsschalter einmal kurz drücken, bis 24HR für das 24-Stunden-Format zu blinken beginnt. Bei jedem Drücken und Loslassen des Knopfs wechselt die Anzeige zwischen 12HR und 24HR.
  4. Wenn das gewünschte Zeitformat angezeigt wird, den Funktionsschalter fünf Sekunden lang gedrückt halten. Die Anzeige zeigt wieder die Uhrzeit an, wobei die Stundenziffer blinkt.
    5. HINWEIS
    AM- oder PM-Zeitbezeichnungen müssen nicht eingestellt werden. Wenn die gewünschte Stundenziffer eingeblendet wird, den Funktionsschalter gedrückt halten, bis die Minuteneinstellung aufgerufen wird.
  5. Den Funktionsschalter wiederholt kurz drücken, um die Stunden einzustellen. Bei jedem kurzzeitigen Drücken des Schalters ändert sich die Anzeige um eine Stunde.
  6. Wenn der richtige Stundenwert angezeigt wird, den Funktionsschalter fünf Sekunden lang gedrückt halten. Die Minutenanzeige beginnt zu blinken.
  7. Den Funktionsschalter wiederholt kurz drücken, um die Minuten einzustellen. Bei jedem Drücken und Loslassen des Knopfs ändert sich die Anzeige um eine Minute.
  8. Wenn der richtige Minutenwert angezeigt wird, den Funktionsschalter fünf Sekunden lang gedrückt halten. Die Minutenanzeige hört auf zu blinken; das zeigt an, dass die Uhr eingestellt wurde.
  9. Den Zündschalter auf OFF (Aus) schalten.
Drehzahlmesser
HINWEIS
Siehe Abschnitt BETRIEBSEMPFEHLUNGEN. Den Motor nicht über der unter BETRIEB angegebenen Höchstdrehzahl für einen sicheren Betrieb (rote Zone auf dem Drehzahlmesser) betreiben. Die Drehzahl durch Schalten in einen höheren Gang oder durch Reduzierung der Gaszufuhr verringern. Wird die Drehzahl nicht reduziert, kann es zu Sachschäden kommen. (00159a)
Der Drehzahlmesser misst die Motordrehzahl in Umdrehungen pro Minute (U/min).
Umkipp-Kontrollleuchte
WARNUNG
Nach einem Umkippen der Maschine sind alle Bedienungselemente auf einwandfreie Funktion zu prüfen. Sind Bedienungselemente nicht frei beweglich, können die Bremsen, die Kupplung oder das Schaltgetriebe unter Umständen nicht ordnungsgemäß funktionieren, wodurch der Fahrer die Kontrolle über das Fahrzeug verlieren und schwere oder sogar tödliche Verletzungen erleiden könnte. (00350a)
Sollte das Motorrad umkippen, wird auf der Kilometerzähleranzeige „tip“ (umgekippt) eingeblendet. Der Motor kann dann erst nach dem Zurücksetzen wieder gestartet werden. Zum Zurücksetzen den Zünd-/​Scheinwerferschalter auf EIN – AUS – EIN schalten.

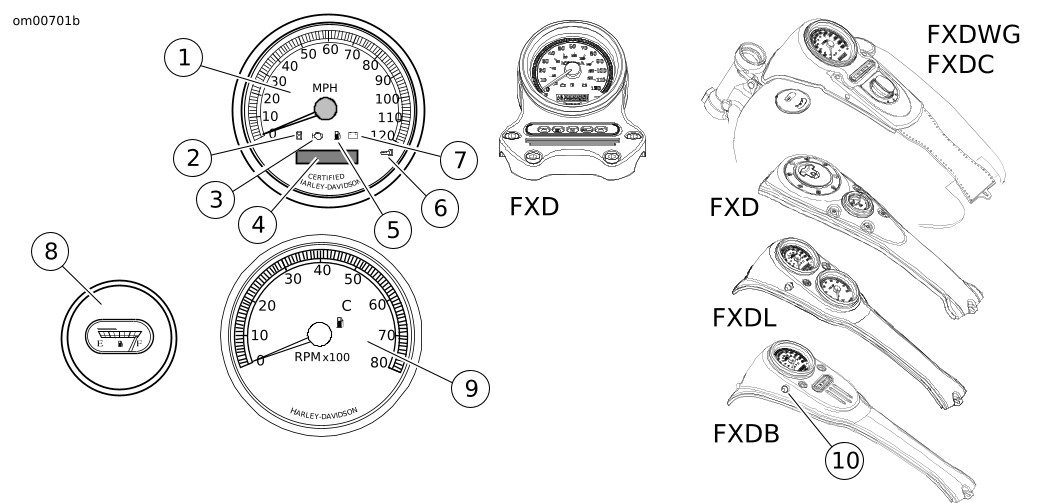

1Tachometer
2Leuchte für 6. Gang
3Warnleuchte Motorelektronik
4Kilometerzähler/Tageskilometerzähler
5Warnleuchte Kraftstoffstand niedrig
6Sicherheitsstatusleuchte
7Batteriezustandsleuchte
8Kraftstoffstandanzeige
9Drehzahlmesser
10Funktionsschalter (Rückseite der Anzeige)
Abbildung 1. Instrumente: Dyna-Modelle
