Speciālie instrumenti un darbarīki
AprakstsDetaļas NumursDaudzums
SPANNER WRENCH KIT (TAPATSLĒGAS KOMPLEKTS)
14900102
1

Pirmsslodzes aprēķināšanas iestatījums
BRĪDINĀJUMS
Nepārsniedziet motociklam noteikto nominālo transportlīdzekļa pilno masu (Gross Vehicle Weight Rating, GVWR) vai maksimālo masu uz asi (Gross Axle Weight Rating, GAWR). Šo svara rādītāju pārsniegšana var izraisīt komponentu atteici un negatīvi ietekmēt stabilitāti, vadāmību un veiktspēju, rezultātā izraisot nāves gadījumus vai nopietnus miesas bojājumus. (00016f)
Noregulējiet piekari atbilstoši slodzes apstākļiem, braukšanas stilam un ērtības vēlmēm. Palieliniet pirmsslodzi atbilstoši kopējai slodzei. Samaziniet pirmsslodzi, ja svars būs mazāks. Kraujot bagāžu, nepārsniedziet maksimālo GVWR vai GAWR.
PIEZĪME
Lai noteiktu motocikla konfigurāciju pārbaudiet uz TIN uzdrukāto modeļa rādītāju. Skatiet šeit: Tavs motocikls → Transportlīdzekļa identifikācijas numurs (VIN).
  1. Pieskaitiet braucēja svaru kopējam pasažieru un/vai kravas svara, lai noteiktu pareizu pirmsslodzes iestatījumu.
    1. FLDE: skatiet Tabula 1.
    2. FLFB: skatiet Tabula 2.
    3. FLHC: skatiet Tabula 3.
    4. FLSB: skatiet Tabula 4.
    5. FLSL: skatiet Tabula 5.
    6. FXBB, FXLR: skatiet Tabula 6.
    7. FXBR: skatiet Tabula 7.
    8. FXFB: skatiet Tabula 8.
Tabula 1. Piekares pirmsslodzes tabula: FLDE
PASAŽIERA, KRAVAS UN PIEDERUMU PAPILDU SVARS
MĀRCIŅAS
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
BRAUCĒJA SVARS
MĀRCIŅAS
KG
Pirmsslodzes iestatījums
160
73
0
0,5
1
1,5
2
2,5
2,5
3
3,5
4
180
82
0,5
1
1,5
1,5
2
2,5
3
3,5
4
4,5
200
91
0,5
1
1,5
2
2,5
3
3,5
4
4,5
4,5
220
100
1
1,5
2
2,5
3
3,5
3,5
4
4,5
5
240
109
1,5
2
2,5
2,5
3
3,5
4
4,5
5
5
260
118
1,5
2
2,5
3
3,5
4
4,5
5
5
NA
280
127
2
2,5
3
3,5
4
4,5
NA
NA
NA
NA
300
136
2,5
3
3,5
NA
NA
NA
NA
NA
NA
NA
Tabula 2. Piekares pirmsslodzes tabula: FLFB
PASAŽIERA, KRAVAS UN PIEDERUMU PAPILDU SVARS
MĀRCIŅAS
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
BRAUCĒJA SVARS
MĀRCIŅAS
KG
Pirmsslodzes iestatījums
160
73
0
0,5
1
1,5
2
2,5
3
3,5
4
4
180
82
0,5
1
1,5
2
2,5
3
3
3,5
4
4,5
200
91
1
1,5
2
2
2,5
3
3,5
4
4,5
5
220
100
1
1,5
2
2,5
3
3,5
4
4,5
5
5
240
109
1,5
2
2,5
3
3,5
4
4
4,5
5
5
260
118
2
2,5
3
3
3,5
4
4,5
5
5
5
280
127
2
2,5
3
3,5
4
4,5
5
5
5
NA
300
136
2,5
3
3,5
4
4,5
5
NA
NA
NA
NA
Tabula 3. Piekares pirmsslodzes tabula: FLHC
PASAŽIERA, KRAVAS UN PIEDERUMU PAPILDU SVARS
MĀRCIŅAS
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
BRAUCĒJA SVARS
MĀRCIŅAS
KG
Pirmsslodzes iestatījums
160
73
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
180
82
1
1,5
2
2,5
3
3
3,5
4
4,5
5
200
91
1
1,5
2
2,5
3
3,5
4
4,5
5
5
220
100
1,5
2
2,5
3
3,5
4
4,5
5
5
5
240
109
2
2,5
3
3,5
4
4,5
4,5
5
5
5
260
118
2
2,5
3
3,5
4
4,5
5
5
5
NA
280
127
2,5
3
3,5
4
NA
NA
NA
NA
NA
NA
300
136
NA
NA
NA
NA
NA
NA
NA
NA
NA
NA
Tabula 4. Piekares pirmsslodzes tabula: FLSB
PASAŽIERA, KRAVAS UN PIEDERUMU PAPILDU SVARS
MĀRCIŅAS
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
BRAUCĒJA SVARS
MĀRCIŅAS
KG
Pirmsslodzes iestatījums
160
73
1
1,5
2
2,5
3
3,5
4
4,5
5
5
180
82
1
1,5
2
2,5
3
3,5
4
4,5
5
5
200
91
1,5
2
2,5
3
3,5
4
4,5
5
5
5
220
100
2
2,5
3
3,5
4
4,5
5
5
5
5
240
109
2,5
3
3,5
4
4,5
5
5
5
5
5
260
118
2,5
3
3,5
4
4,5
5
5
5
5
5
280
127
3
3,5
4
4,5
5
5
5
5
5
5
300
136
3,5
4
4,5
5
5
5
5
5
5
NA
Tabula 5. Piekares pirmsslodzes tabula: FLSL
PASAŽIERA, KRAVAS UN PIEDERUMU PAPILDU SVARS
MĀRCIŅAS
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
BRAUCĒJA SVARS
MĀRCIŅAS
KG
Pirmsslodzes iestatījums
160
73
1
2
3
4
5
6
7
7
7
7
180
82
2
2
3
4
5
6
7
7
7
7
200
91
2
3
4
5
6
7
7
7
7
7
220
100
3
4
5
6
7
7
7
7
7
7
240
109
4
5
5
6
7
7
7
7
7
7
260
118
4
5
6
7
7
7
7
7
7
7
280
127
5
6
7
7
7
7
7
7
7
7
300
136
6
7
7
7
7
7
7
NA
NA
NA
Tabula 6. Piekares pirmsslodzes tabula: FXBB, FXLR
PASAŽIERA, KRAVAS UN PIEDERUMU PAPILDU SVARS
MĀRCIŅAS
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
BRAUCĒJA SVARS
MĀRCIŅAS
KG
Pirmsslodzes iestatījums
160
73
1
1
2
3
4
5
6
7
7
7
180
82
1
2
3
4
5
6
6
7
7
7
200
91
2
3
4
4
5
6
7
7
7
7
220
100
2
3
4
5
6
7
7
7
7
7
240
109
3
4
5
6
7
7
7
7
7
7
260
118
4
5
5
6
7
7
7
7
7
7
280
127
4
5
6
7
7
7
7
7
7
7
300
136
5
6
7
7
7
7
7
7
7
7
Tabula 7. Piekares pirmsslodzes tabula: FXBR
PASAŽIERA, KRAVAS UN PIEDERUMU PAPILDU SVARS
MĀRCIŅAS
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
BRAUCĒJA SVARS
MĀRCIŅAS
KG
Pirmsslodzes iestatījums
160
73
0
0
0,5
1
1,5
2
2,5
3
3,5
4
180
82
0
0,5
1
1,5
2
2,5
3
3
3,5
4
200
91
0,5
1
1
1,5
2
2,5
3
3,5
4
4,5
220
100
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
240
109
1
1,5
2
2,5
3
3,5
4
4,5
4,5
5
260
118
1,5
2
2,5
3
3
3,5
4
4,5
5
5
280
127
1,5
2
2,5
3
3,5
4
4,5
5
5
5
300
136
2
2,5
3
3,5
4
4,5
5
5
5
5
Tabula 8. Piekares pirmsslodzes tabula: FXFB
PASAŽIERA, KRAVAS UN PIEDERUMU PAPILDU SVARS
MĀRCIŅAS
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
BRAUCĒJA SVARS
MĀRCIŅAS
KG
Pirmsslodzes iestatījums
160
73
0
0
0,5
1
1,5
2
2,5
3
3,5
4
180
82
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
200
91
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
220
100
0,5
1
1,5
2
2,5
3
3,5
4
4,5
NA
240
109
1
1,5
2
2,5
3
3,5
4
NA
NA
NA
260
118
1,5
2
2,5
3
NA
NA
NA
NA
NA
NA
280
127
1,5
2
NA
NA
NA
NA
NA
NA
NA
NA
300
136
NA
NA
NA
NA
NA
NA
NA
NA
NA
NA
Regulēšana
PIEZĪME
Noregulējiet amortizatorus, kad motocikls balstās uz atbalsta kājiņas.
  1. Izciļņu tipa: skatiet Attēls 1.
    1. Noņemiet sēdekli.
      2. PIEZĪME
      Piegādātā tapatslēga pirms lietošanas ir jāsamontē.
    2. Ievietojiet SPANNER WRENCH KIT (TAPATSLĒGAS KOMPLEKTS) (Detaļas Numurs:14900102) mēlīti spraugās aizmugurējā amortizatorā, pagrieziet ekscentru līdz indikatora (1) punktam attiecīgajam pirmsslodzes iestatījumam (2).
  2. Hidrauliskais ārējais: skatiet Attēls 2.
    1. Grieziet pielāgošanas pogu pulksteņrādītāja virzienā, lai palielinātu pirmsslodzes iestatījumu, vai pretēji pulksteņrādītāja virzienam, lai to samazinātu, līdz indikatora poga skalā rāda atbilstošo pirmsslodzes iestatījumu.
  3. Hidrauliskais zem sēdekļa: skatiet Attēls 3.
    1. Noņemiet sēdekli.
      2. PIEZĪME
      Piegādātā tapatslēga pirms lietošanas ir jāsamontē.
    2. Izmantojot SPANNER WRENCH KIT (TAPATSLĒGAS KOMPLEKTS) (Detaļas Numurs:14900102) ietveres galu, pagrieziet noregulēšanas skrūvi pulksteņrādītāja kustības virzienā, lai palielinātu pirmsslodzes iestatījumu, vai pretēji, lai samazinātu pirmsslodzes iestatījumu, līdz indikators rāda jums nepieciešamo.
1Indikators
2Pirmsslodzes iestatījums

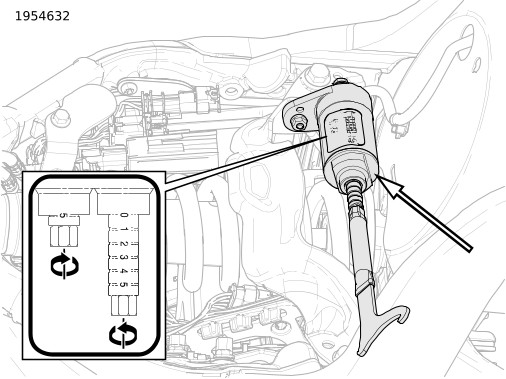

Attēls 1 Pirmsslodzes regulēšanas kamera
Attēls 2 Pirmsslodzes regulators:
Attēls 3 Pirmsslodzes regulēšanas skrūve

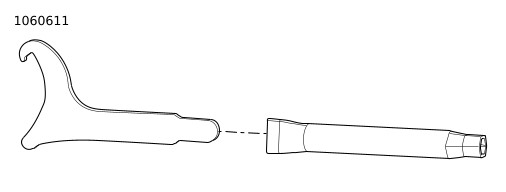

Attēls 4 Tapatslēgu komplekts (Spanner Wrench Kit)
