VARNINGStäll in komradions kanal, bruströskel och volym före färd för att minska behovet av inställningar under körning. Bristande koncentration kan leda till förlorad kontroll, vilket i sin tur kan leda till dödsfall eller allvarliga personskador. (00089a)
OBS!
Sändarkretsarna kan skadas om du använder komradion utan antenn eller med trasig antennkabel. (00176a)
OBS!
Inga justeringar kan göras inuti komradiosändaren utan att riskera att den inte längre uppfyller FCC-reglerna (Federal Communications Commission). Kontakta utrustningens ursprungstillverkare för eventuell service under garantiperioden. Kontakta en certifierad reparatör för sändarservice efter garantiperioden. Eventuella frekvensavgörande komponenter som kristaller eller effektavgörande halvledare osv. får endast ersättas med delar från originaltillverkaren eller motsvarande. Andra delar kan innebära brott mot FCC-reglerna. (00175a)
Vissa modeller i valda regioner har en komradiomodul. Komradion kan användas för att kommunicera med andra motorcyklar med komradio (eller andra komradioanvändare) på någon av de 40 komradiokanalerna.
Bestämmelser för komradioanvändning, specifika frekvenser eller kraftutmatning kan vara unika för olika regioner. Kontrollera lokala lagar och bestämmelser innan du börjar använda komradion. I USA ska du läsa Part 95, FCC Rules and Regulations innan du använder sändaren.
Slå på komradion
ANMÄRKNING
Om komradion är inaktiverad kommer väljarknappen inte att vara gråmarkerad och kan inte användas.
Komradion måste slås på innan du kan använda den. När komradion har slagits på och du har valt en kanal kan du lämna komradiofönstret och använda andra radiofunktioner (som att lyssna på radioprogram, ringa samtal, använda navigationsfunktioner eller lyssna på mediafiler). Komradion är fortfarande tystkopplad, men fortsätter att vara på i bakgrunden. Föraren och passageraren kan sända eller ta emot komradioljud när som helst på alla skärmar.
| 1. | Navigera: Home (Hem) > Communications (Kommunikationer) > CB (Komradio). | |
| 2. | Se Figur 1. Tryck på ikonen On/Off (På/Av). Mitt på skärmen visas aktuell kanal och Komradio På. Komradiosymbolen visas i statusfältet när komradion är på. |
Stänga av komradio
Se Figur 1. Tryck på ikonen On/Off (På/Av) på komradiofönstret CB. Komradioförinställningarna inaktiveras, Komradio Av visas mitt på skärmen och komradiosymbolen i statusfältet försvinner.
| 1 | Förinställning |
| 2 | Aktuell kanal |
| 3 | Indikatorn PÅ/AV |
| 4 | Ikonen PÅ/AV |
Figur 1. Komradiofönster
Konkurrerande sändningar
Komradiokanalerna delas av många användare. Störningar och konkurrerande sändningar från flera användare på en kanal kan göra det svårt för din avsedda mottagare att förstå ditt meddelande. För att vara säker på att sändningen mottas tydligt och av hänsyn till andra bör du vänta tills kanalen är ledig innan du trycker på PTT-omkopplaren.
Om för många användare utnyttjar en kanal kan du försöka att ange en alternativ kanal för dina avsedda mottagare så att ni kan fortsätta att prata på den kanalen.
Vid viktiga meddelanden bör du kontrollera att mottagaren bekräftar att meddelandet är mottaget och att de förstår det.
Nödanvändning: Kanal 9
I USA har FCC reserverat kanal 9 för nödanvändning eller assistans. Använd endast den här kanalen för ärenden som gäller personsäkerhet, skador på egendom eller behov av annan assistans. Kanal 9 är reserverad för nödanvändning i de flesta länder som tillåter komradio.
När du använder den här kanalen vid nödfall eller för att få hjälp ska du tydligt beskriva problemet och din position. Om du inte får något svar ska du prova andra kanaler eller försöka att få hjälp på annat sätt.
Sända via komradio
Börja sända: Utgå från valfritt fönster och vänta tills andra aktiva sändningar har slutförts och att kanalen är fri. Håll in PTT-omkopplaren för att börja sända på den aktuella komradiokanalen. Allt ljud som tas upp via förar- och passagerarmikrofonerna sänds ut. När PTT-omkopplaren hålls in dämpas allt annat ljud inklusive eventuella inkommande komradiomeddelanden. Symbolen Komradio aktiv visas i statusfältet under sändning. Se Figur 2.
Sluta sända: Släpp PTT-omkopplaren för att sluta sända. Komradio inaktiv visas i statusfältet. Ljudet återupptas och eventuellt komradioljud som ligger över bruströskeln tas emot.
| 1 | Komradio aktiv |

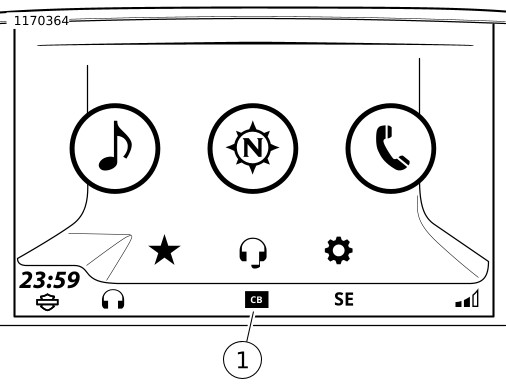

Figur 2. Komradio aktiv
Ta emot komradioljud
Radion tar emot inkommande komradioljud i alla fönster. När en inkommande komradiosignal överskrider bruströskeln avbryter komradioljudet (eller blandas med) den aktuella ljudkällan i radion. När komradioljud tas emot visas Komradio aktiv-symbolen i statusfältet.
Vid behov justerar du bruströskeln så att bullret inte överskrider nivån, men så att det önskade komradioljudet fortfarande tas emot.
Komradioljudet tas emot via högtalare eller headset beroende på ljuddragningsinställningarna. Se Konfigurering → Val av högtalare eller headset. Både förar- och passagerarheadsetet tar emot inkommande konradioljud.
Ställa in komradiokanaler
Komradion har tillgång till alla 40 kanaler. I komradiofönstret trycker du på handreglaget Previous/Next (Föregående/Nästa) för att bläddra igenom komradiokanalerna var för sig. Kanaler kan bara ändras i komradiofönstret.
Bekanta dig med lokala föreskrifter så att du vet om det finns ytterligare inskränkningar eller rekommendationer för användning av lokala kanaler. För information om några av de populäraste komradiokanalerna, Tabell 1
Tabell 1. Komradiokanaler: Populära eller reserverade
KANAL | BESKRIVNING |
|---|---|
Kanal 8 | Inofficiell kanal för resenärer (Australien) |
Kanal 9 | Reserverad för nödsamtal och assistans (i de flesta länder) |
Kanal 13 | Inofficiell kanal för resenärer (Grekland) |
Kanal 15 | Inofficiell kanal för resenärer (Ryssland) |
Kanal 17 | Kanal för lastbilschaufförer på nord-sydliga vägar (USA) |
Kanal 19 | Kanal för lastbilschaufförer på öst-västliga vägar (USA) Inofficiell kanal för resenärer (i de flesta länder) |
Komradioförinställningar
I komradiofönstret kan du spara sex förinställda kanaler. Spara de oftast använda kanalerna som förinställningar så att det går lätt att komma åt dem. Vissa rekommenderade förinställningar innefattar kanal 9 (nödkanal) och kanal 19 (inofficiell kanal för resenärer).
Konfigurera komradioförinställningar: Ställ in en komradiokanal. Tryck in och håll ner en förinställning för komradion tills systemet avger en pipsignal och kanalen har sparats.
Hämta en komradioförinställning: Tryck på önskad komradioförinställning när komradion är på.
ANMÄRKNING
Komradiokanaler kan inte ställas in som globala förinställningar eller favoriter.
Bruströskel
Bruströskelnivån avgör den minimala signalstyrkan som ska aktivera komradiomottagning. När en komradiosignal överskrider den valda tröskeln bryter radion bruströskeln. Den aktuella ljudkällan (t.ex. en radiostation eller en mediafil) stängs av och komradiokanalens ljud slås på.
Justera bruströskeln: Se Figur 3. Slå på komradion och håll in bruströskelomkopplaren (SQ-) tills du hör ett brus. Symbolen Komradio aktiv visas. Tryck sedan upp omkopplaren (SQ+) en eller två nivåer. Detta eliminerar brus samtidigt som starkare signaler klarar sig över tröskeln.
Återkommande brus: Om återkommande brus eller oönskade svaga komradiosignaler överskrider tröskeln bör du överväga att höja den. Om du ställer tröskeln för högt kan du dock missa mottagning av önskade komradiosändningar.
Maximal bruströskel: Vid maximal bruströskel bryter radion inte tröskeln för någon signal. Alla inkommande komradiosignaler stängs ute.

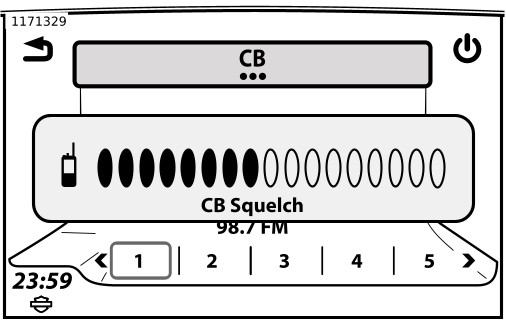

Figur 3. Komradions bruströskelnivå
Komradiovolym
Komradions ljudutmatning: Komradions ljud kan ledas till högtalarna eller förarens/passagerarens headset. Se Konfigurering → Val av högtalare eller headset.
Justera komradiovolym (i komradiofönstret): Använda förarens volymreglage för att ställa in förarens eller passagerarens headsetvolym. Använda passagerarens volymreglage för att ställa in passagerarens headsetvolym.
Justera komradiovolym (utanför komradiofönstret): Se Figur 4. Använd förarens eller passagerarens volymreglage när komradioljud tas emot. Vid behov minskar du först bruströskeln tills komradions ljud överskrider tröskeln och justerar därefter volymen. Höj bruströskeln till ursprungsnivån.
| 1 | Komradiovolym |
| 2 | Komradio aktiv |
Figur 4. Komradiovolym
Passageraranvändning av komradion
Passageraren kan också sända via den aktuella komradiokanalen, ställa in komradiokanalen för passagerarheadsetet och lyssna på inkommande komradioljud i passagerarheadsetet. Passageraren kan inte ändra högtalarvolymen, justera tröskelnivån eller byta komradiokanal.
Starta komradiosändning (passagerare): När kanalen är fri trycker du på och håller ner passagerarens PTT-omkopplare på sidan av Tour-Pak. Både förarens och passagerarens mikrofoner aktiveras. Släpp PTT-omkopplaren när du är klar.
Justera komradiovolym (passagerare): I komradiofönstret (eller när komradion används) använder du omkopplaren UP/DN (Upp/ner) på sidan av Tour-Pak för att justera passagerarheadsetets volym. Volymströmställaren påverkar inte högtalaren eller förarens headsetvolym.
Faktorer som påverkar komradions räckvidd
Svåra väderförhållanden, byggnader, berg och dalar kan påverka komradions maximala räckvidd. Försämrad mottagning eller sändning kan förekomma i tunnlar och parkeringsgarage. Komradiosändaren är den mest kraftfulla modellen som tillåts i amerikansk lag. Eftersom det saknas en större yta av stål för att skapa ett grundplan kan komradion inte sända lika kraftfullt som en modell i en bil eller en lastbil.
Lägga till en tillvalskomradiomodul
Kommunikation motorcykel-till-motorcykel (komradio) är standard på vissa fordon på och vissa platser. För motorcyklar som inte är utrustade med komradio kan komradiotillbehören (tillval) köpas på www.h-d.com/store eller hos en auktoriserad Harley-Davidson-återförsäljare.
Komradiomodulen kanske bara får installeras i områden. Se www.h-d.com/store eller kontakta en auktoriserad Harley-Davidson-återförsäljare för att få veta mer om montering och krav. Följ instruktionsbladet eller be en auktoriserad Harley-Davidson-återförsäljare installera tillbehöret. Följ anvisningarna i den här instruktionsboken för installation och användning.
