Sikringer

Se Figur 1. Det elektriske kredsløb er beskyttet af tre sikringer. Individuelt køretøjskredsløb er beskyttet af karrosseri styringsmodul (BCM).

Hoved (1): En 40 A sikring, der beskytter alle kredsløb inklusive dem, der er beskyttet af 15 A batterisikringen. Hvis denne sikring ikke fungerer, kan motorcyklen ikke køre. Kontakt en Harley-Davidson forhandler.

P&A (2): En 15 A sikring, beskytter kredsløbene på alt installeret tilbehør.

Batteri (3): En 15 A sikring, der beskytter alle kredsløb. Hvis batterisikringen springer, mens motoren kører, vil motoren fortsætte med at køre og vigtige kredsløb, som ABS-bremser, vil fortsætte med at fungere. Hvis denne sikring springer, udløses en fejlkode. Kontakt en Harley-Davidson forhandler.

1	Hoved
2	P&A
3	Batteri

Figur 1. Sikringsblok

Afmontering

Hvis motorcyklen er udstyret med sikkerhedssystemsirene, skal du sætte tændingen på TIL med fjernbetjeningen i nærheden for at frakoble sikkerhedssystemet.
Alle modeller undtagen FXCWC: Fjern sadlen. Se Vedligeholdelse og smøring → SadlerFXCWC: Se Vedligeholdelse og smøring → Batteri → Batteridæksels afmonteringshak: FXCWC. Løft bagenden af sadlen mod brændstoftanken, og fjern batteridæksel.
FLSTSB: Se Vedligeholdelse og smøring → Batteri → Stelbeklædning: FLSTSB-modeller. Fjern stelbeklædningen.
1. Fjern vingeskruen fra stelbeklædningen.
2. Løft bagenden af stelbeklædningen. Løft beklædningen over sædets monteringsstifter.
3. Træk beklædningen bagud og fjern den.
Afbryd og fjern batteriets negative (-) kabel (sort) ud af den negative (-) batteriterminal.
Se Figur 2. Træk dækslet af sikringsblokken.
Se Figur 1. Fjern den pågældende sikring.

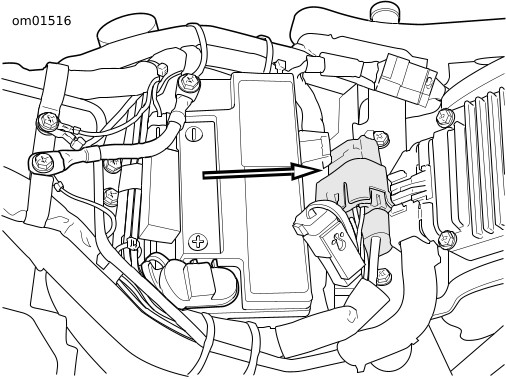

Figur 2. Sikringsblokkens placering

Montering

BEMÆRKNING

Anvend altid kun nye sikringer af den rette slags og med en korrekt ampereværdi. Hvis der ikke anvendes de rette sikringer, kan det medføre skader på det elektriske system. (00222a)

1.	Monter en ny sikring.
2.	Sæt dækslet på sikringsblokken.
3.	Montér det negative batterikabel (sort) på den negative (-) batteriterminal. Stram bolten til 6,8–7,9 N·m (60–70 in-lbs).
4.	FLSTSB: Se Vedligeholdelse og smøring → Batteri → Stelbeklædning: FLSTSB-modeller. Monter stelbeklædningen. a. Indsæt beklædningstappen i stellets beskal ved bunden af brændstoftanken. b. Sæt beklædningshullerne ned over monteringsstifterne i sædefjederen. c. Stram vingeskruerne med hånden.
	ADVARSEL Træk op i sadlen, når den er monteret, for at kontrollere, at den er fastspændt i den ønskede indstilling. En løs sadel kan risikere at flytte sig under kørsel og medføre tab af kontrol over motorcyklen, hvilket kan resultere i dødsfald eller alvorlige personskader. (00070b)
5.	Alle modeller undtagen FXCWC: Monter sadlen. Der henvises til afsnittet Vedligeholdelse og smøring → Sadler. FXCWC: Monter batteridækslet, sænk sadlen, og tryk den godt ned så den bliver fastgjort i styrepindene.
