BEMÆRK
Vær forsigtig, når du rengør instrumentoverflader, så du undgår ridser. Nogle motorcykelmodeller kan have akryloverflader.
Speedometer
ADVARSEL
Tilpas hastigheden til vejen og forholdene, og overskrid aldrig de angivne fartgrænser. For høj hastighed kan føre til tab af kontrol over motorcyklen, hvilket kan resultere i dødsfald eller alvorlige personskader. (00008a)
Se Figur 1 og Figur 2. Speedometeret registrerer hastigheden i mil i timen (kun USA-modeller) eller kilometer i timen (kun internationale modeller) for fremadgående kørsel.
Instrumenternes baggrundslys aktiveres efter en kort forsinkelse. Baggrundslyset kan skifte lidt, når det omgivende lys ændres (som f.eks. når man kører ind i en tunnel).
Omdrejningstæller
BEMÆRKNING
Der henvises til afsnittet ANBEFALET BRUG. Pres ikke motoren op over det maksimale antal omdrejninger i minuttet, som angives under BRUG (det røde felt på tachometeret). Sænk omdrejningerne ved at skifte til et højere gear eller sænke farten. Hvis ikke du sænker omdrejningerne, risikerer du at beskadige maskinen. (00159a)
Se Figur 1 og Figur 2. Omdrejningstælleren registrerer omdrejningstallet i omdrejninger pr. minut (o/min x 100).
Benzinmåler
Benzinmåleren angiver den omtrentlige mængde brændstof i tanken.
FLRT: Benzinmåleren er placeret på venstre side af benzintanken. Se Inden kørsel → Påfyldning af brændstoftank.
FLHTCUTG: Se Figur 1. Benzinmåleren er på instrumentpanelet.
Voltmeter: FLHTCUTG
Se Figur 1. Voltmeteret angiver det elektriske systems spænding og findes på frontpanelet på strømlinjebeklædningen. Når motoren kører med mere end 1.500 o/min, viser voltmeteret 13,0-14,5 V, når batteriet er fuldt opladet.
Oplysning om køretøj: FLHTCUTG
Der kan vises yderligere køretøjsoplysninger i infotainment-systemet ved tryk på køretøjsoplysningsknappen. Se Betjening → Kontrolkontakter til højre hånd.

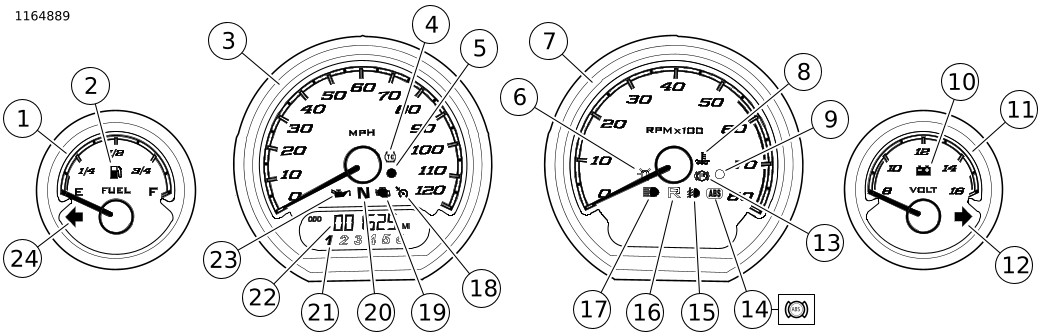

1Benzinmåler
2Lav benzinstand
3Speedometer
4Traktionssikring
5Indikator for sikkerhed/fejl
6Bruges ikke
7Omdrejningstæller
8Temperatur i motorens kølervæske
9Lysføler (ikke en indikator)
10Afladet batteri
11Voltmeter
12Indikator for højre blinklys
13Parkeringsbremse
14ABS-ikon (ikon for km/t ABS vises også)
15Indikator for hjælpe-/tågelygte
16Bak
17Forlygtens fjernlys
18Cruise-control
19Kontrollér motor
20Frigear
21Gearindikator
22Kilometertællerdisplay
23Olietryk
24Indikator for venstre blinklys
Figur 1. Lysindikatorer: FLHTCUTG

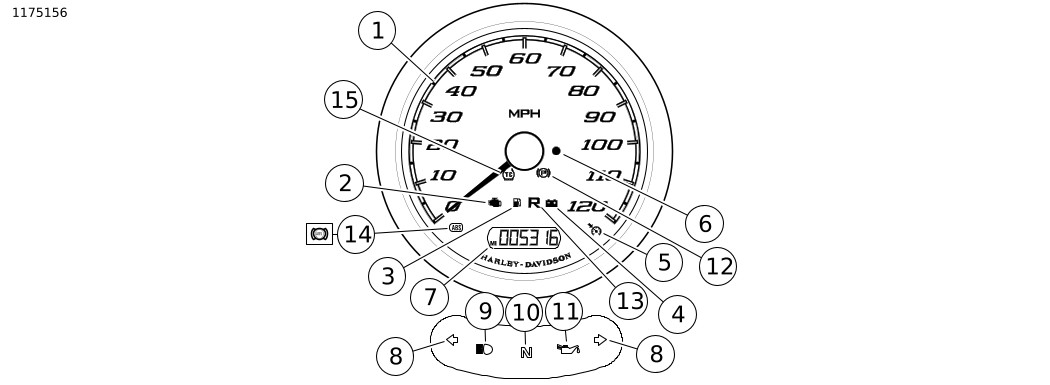

1Speedometer
2Kontrollér motor
3Lav benzinstand
4Afladet batteri
5Cruise-control
6Indikator for sikkerhed/fejl
7Kilometertællerdisplay
8Indikator for blinklys
9Forlygtens fjernlys
10Frigear
11Olietryk
12Parkeringsbremse
13Bak
14ABS-ikon (ikon for km/t ABS vises også)
15Traktionssikring
Figur 2. Lysindikatorer: FLRT
