OPOMBA
Nikoli ne poskušajte nastavljati ali spreminjati kilometrskega števca motocikla. To je nezakonito. Nastavljanje ali spreminjanje kilometrskega števca lahko povzroči poškodbe opreme. (00160a)
OPOMBA
Sprožilno stikalo se nahaja na sprednjem delu levih krmilnih elementov. Glejte Uporaba → Levi krmilni elementi → Modul stikal na levi strani (tipičen) .
kilometrski števec
Glejte Slika 1. Kilometrski števec prikazuje skupno število prevoženih kilometrov motornega kolesa. Pritisnite sprožilno stikalo, da se pomikate po različnih funkcijah kilometrskega števca. Kilometrski števec lahko prikažete, ko je motorno kolo izključeno, s pritiskom sprožilnega stikala.
Spreminjanje enot: spremenite nastavitve v radiu na ENGLISH UNITS (angleške enote) ali METRIC (metrično). Vse funkcije radia in kilometrskega števca bodo prikazovale izbrane enote. Glejte BOOM! LASTNIŠKI PRIROČNIK BOX.
Kilometrski števci
Dva kilometrska števca poti (A in B) prikazujeta skupno število prevoženih kilometrov od zadnje posodobitve. Za preverjanje pritiskajte in sproščajte sprožilno stikalo, dokler ni prikazan želen kilometrski števec poti (A ali B).
Ponastavitev: Ko je prikazan želen kilometrski števec poti (A ali B), pritisnite in držite sprožilno stikalo, dokler se izbran kilometrski števec poti ne nastavi na nič.
Domet z gorivom
Prikaz dometa z gorivom prikazuje približno število kilometrov, ki jih lahko prevozite z gorivom, ki je ostalo v rezervoarju za gorivo. Prikaz dometa se posodobi samo, ko se motocikel premika.
Prikaz dometa z gorivom: Ko je stikalo za vžig v položaju ACCESSORY (DODATNA OPREMA) ali IGNITION (VŽIG), pritiskajte sprožilno stikalo, dokler ni prikazan domet z gorivom. Domet z gorivom je nakazan s črko »R« na levi strani zaslona. Izračunana preostala razdalja (milje ali kilometri) do praznega rezervoarja je prikazana na osnovi preostale količine goriva v rezervoarju za gorivo.
Nizek nivo goriva: Domet z gorivom je samodejno prikazan v oknu kilometrskega števca, ko je vključena lučka za nizek nivo goriva. Ko domet z gorivom pade pod preostalih 10 milj ali 10 kilometrov, okno kilometrskega števca prikazuje »LO RNG«, da nakazuje, da je motorno kolo skoraj brez goriva. Kakor hitro bo mogoče, dolijte gorivo. Glejte Specifikacije → Specifikacije → Zmogljivosti .
Izklop samodejnega pojavnega okna za nizek nivo goriva: Ko je prikazan domet z gorivom, držite sprožilno stikalo, dokler domet z gorivom dvakrat utripne. Za ponovni vklop te funkcije, držite sprožilno stikalo, dokler domet z gorivom enkrat utripne.
Ponastavitev: Ponastavitev opozorilne lučke za nizek nivo goriva in dometa z gorivom zahteva, da je v rezervoarju dovolj goriva in da preklopite cikel vžiga (RUN-OFF-IGNITION) (DELOVANJE-IZKLOP-VŽIG)).
Dodajanje vsaj 7,6 L (2 USgal) goriva omogoči posodobitev dometa z gorivom. Domet z gorivom se počasi posodablja v naslednjih 48 km (30 mi) po dolivanju goriva.
Ponovno povezovanje akumulatorja in inicializacija: Če ste akumulator odklopili in znova povezali, bo merilnik potreboval približno polovico rezervoarja goriva za inicializacijo funkcionalnosti dometa z gorivom.
Tlak v pnevmatikah
Glejte Slika 1. Sistem TPMS nadzira in prikazuje tlak v pnevmatikah za sprednje in zadnje kolo v okni kilometrskega števca.
Senzor je nameščen na vsakem kolesu na steblu ventila. Senzorji v različnih časovnih razmikih pošljejo signal motornemu vozilu, odvisno od tega, ali se vozilo premika ali je parkirano.
Prikaz tlaka v pnevmatikah: Pritisnite sprožilno stikalo, da prikažete tlak sprednje (FR) pnevmatike. Znova pritisnite sprožilno stikalo, da prikažete tlak v zadnji desni (RR) pnevmatiki. Znova pritisnite sprožilno stikalo, da prikažete tlak v zadnji levi (LR) pnevmatiki.
Nizek tlak pnevmatik: Ko je zaznan nizek tlak pnevmatik, je v oknu kilometrskega števca prikazana zadevna pnevmatika in podatki o tlaku. Varno zaustavite motorno kolo in uporabite merilnik za tlak v pnevmatikah, da preverite tlake vseh prizadetih pnevmatik. Pnevmatike napolnite v skladu s specifikacijami v Pred vožnjo → Preverjanje zračnega tlaka v pnevmatikah in kontrola pnevmatik → Specificirane pnevmatike ali navedbami na nalepki na spodnji cevi okvirja.
OPOMBA
- Pri dodajanju ali odstranjevanju zraka iz pnevmatike, kot merilnik tlaka ne uporabite sistema TPMS. Podatki senzorjev se pošiljajo v sistem TPMS v različnih časovnih razmikih (odvisno od tega, ali se vozilo premika, ali je parkirano oziroma ali se je tlak v pnevmatikah znatno spremenil). Podatki o tlaku se pri polnjenju ali praznjenju pnevmatik z zrakom morda ne posodobijo takoj, Posledica je lahko premajhna ali prevelika napolnjenost.
- Pred vožnjo → Preverjanje zračnega tlaka v pnevmatikah in kontrola pnevmatik → Specificirane pnevmatike Nakazuje določen tlak v pnevmatikah, ko so hladne (vozilo je bilo vsaj tri ure parkirano). Tlak v pnevmatikah se poviša, ko se pnevmatike ogrejejo.
Ni podatka o tlaku v pnevmatikah: Če sistem nima informacij o trenutnem tlaku v pnevmatikah, bo okno v kilometrskem števcu prikazovalo črtice za zadevna pnevmatike (kot FR -- ). To lahko povzroči pomanjkanje trenutnega signala senzorjev sistema TPMS ali kakšna druga okvara. Preverite lučko za nizek tlak v pnevmatikah/napakoTPMS. Glejte Uporaba → Instrumenti .
Podatki o tlaku pnevmatik so prikazani tudi na radiju. Za več informacij glejte Uporaba → Boom! Box stanje in PRIROČNIK ZA UPORABNIKA BOOM! BOX.
Pokazatelj nagiba
OPOZORILOČe se pojavi udarjanje, preverite pravilno delovanje vseh krmilnih elementov. Omejeno premikanje krmilnih elementov lahko negativno vpliva na delovanje zavor, sklopko ali zmožnost prestavljanja, kar lahko povzroči izgubo nadzora nad motociklom ter hude poškodbe ali smrt. (00350a)
Glejte Slika 2. Če se je motorno kolo prevrnilo, se v oknu kilometrskega števca prikaže beseda »tiP«. Motorno kolo se ne bo zagnalo, dokler stanja prevrnitve ne ponastavite. Za ponastavitev glejte Uporaba → Zagon po prevrnitvi .
Ni sporočila daljinskega upravljalnika
Če ima motorno kolo varnostni sistem in se z njim odpeljete brez daljinskega upravljalnika, bo v oknu kilometrskega števca začasno prikazano »NO FOB« (NI DALJINSKEGA UPRAVLJALNIKA).
Motocikel lahko brez daljinskega upravljalnika zaženete samo z ročnim vnosom številke PIN, da onemogočite varnostni sistem. Glejte Slika 1.
| 1 | kilometrski števec |
| 2 | Kilometrski števci poti (A, B, ponastavi) |
| 3 | Domet z gorivom (domet pri nizkem nivoju goriva) |
| 4 | Tlak v pnevmatikah, spredaj |
| 5 | Tlak v pnevmatikah, desno zadaj (znotraj zadaj) |
| 6 | Sprožilno stikalo (levo krmilo) |
Slika 1. Funkcije kilometrskega števca
| 1 | Pokazatelj nagiba |
| 2 | Sporočilo zaklepa vilic |

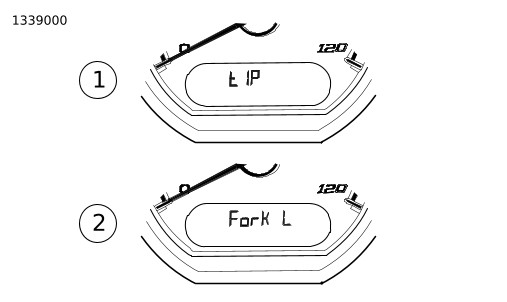

Slika 2. Sporočila zaklepa nagiba in vilic
