Verifique o alinhamento do farol dianteiro

Verificar a pressão dos pneus. Consultar Antes de conduzir → Verificação da pressão dos pneus e inspeção dos pneus.
Regule os amortecedores traseiros tendo em conta o motociclista e a carga prevista. Ver Antes de conduzir → Ajustar os amortecedores.
Encha o reservatório de combustível ou adicione um lastro de peso equivalente.

NOTA

Escolha uma área com condições de iluminação mínimas.

Consultar Figura 1. Estacione o motociclo em linha (1) perpendicular com a parede.
Posicione o motociclo com o eixo dianteiro afastado 7,6 m (25 ft) da parede.
Desenhe uma linha vertical (2) na parede.
Aponte a roda dianteira a direito para a parede.
Meça a distância (4) desde o solo ao centro da lâmpada dos máximos.
Acione os máximos. Verifique o alinhamento do farol dianteiro.
Ajuste, se necessário.

1	Linha perpendicular
2	Linha vertical
3	7,6 m (25 ft)
4	Linha central da lâmpada dos máximos
5	Linha horizontal de 53,3 mm (2,1 in) abaixo da linha central da lâmpada

Figura 1. Verifique o alinhamento do farol dianteiro

Ajustar o farol dianteiro

Acertar o ajuste horizontal

1.	Harley-Davidson Street 500 (XG500), Harley-Davidson Street 750 (XG750): Remova o ecrã de velocidade. a. Consultar Figura 2. Retire os parafusos do ecrã de velocidade (1) e as anilhas (2). b. Afaste o ecrã de velocidade do suporte do ecrã de velocidade superior (4). c. Afaste o ecrã de velocidade do suporte do ecrã de velocidade inferior (5).
2.	Street Rod (XG750A): Remova o ecrã de velocidade. a. Consultar Figura 3. Afaste o ecrã de velocidade (2) do suporte do ecrã de velocidade (1).
3.	Consultar Figura 4. Desaperte a contraporca de ajuste horizontal (1).
4.	Direcione o feixe de luz diretamente para a frente.
5.	Aperte a contraporca de ajuste horizontal. Binário: 27,5–32,5 N·m (20–24 ft-lbs) Contraporca horizontal do farol dianteiro NOTA Efetue todos os ajustes antes de instalar o ecrã de velocidade.
6.	Consultar Figura 3. Alinhe os pinos do ecrã de velocidade (3) com os ilhós.
7.	Harley-Davidson Street 500 (XG500), Harley-Davidson Street 750 (XG750): Instale o ecrã de velocidade. a. Instale o ecrã de velocidade no suporte do ecrã de velocidade inferior (5). b. Alinhe o ecrã de velocidade com o suporte do ecrã de velocidade superior (4). c. Instale as anilhas (2) e os parafusos (1). Binário: 2,3–3,3 N·m (20–29 in-lbs) Parafuso de ecrã de velocidade
8.	Street Rod (XG750A): Instale o ecrã de velocidade. a. Consultar Figura 3. Alinhe o pino do ecrã de velocidade com os bucins e pressione.

Acertar o ajuste vertical

1.	Consultar Figura 4. Desaperte a contraporca (1) do parafuso de ajuste vertical (2)
2.	Aponte o farol dianteiro a uma linha horizontal na parede.
3.	Aperte a contraporca de ajuste vertical. Binário: 20,6–25,5 N·m (15–19 ft-lbs) Contraporca de ajuste vertical do farol dianteiro

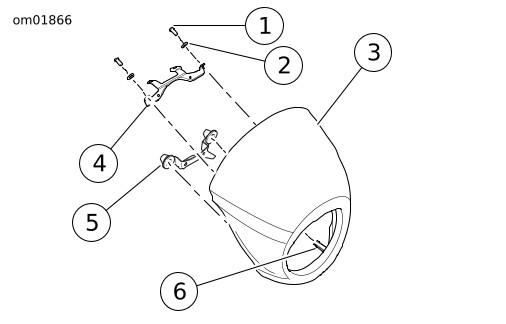

1	Parafuso (2)
2	Anilha (2)
3	Ecrã de velocidade
4	Suporte do ecrã de velocidade superior
5	Suporte do ecrã de velocidade inferior
6	Pino (2)

Figura 2. Ecrã de velocidade do farol dianteiro: Harley-Davidson Street 500 (XG500), Harley-Davidson Street 750 (XG750)

1	Braço de suporte da carenagem
2	Ecrã de velocidade

Figura 3. Ecrã de velocidade do farol dianteiro: Street Rod (XG750A)

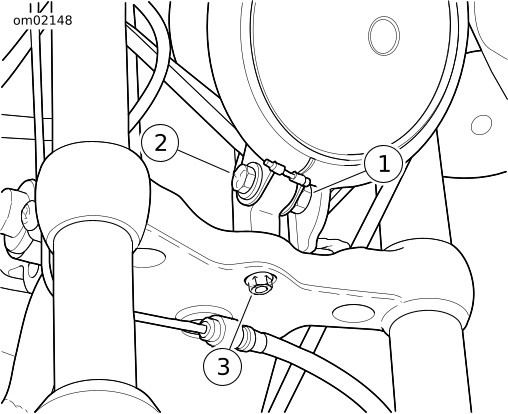

1	Contraporca de ajuste vertical
2	Parafuso de ajuste vertical
3	Contraporca de ajuste horizontal

Figura 4. Ajuste do farol dianteiro

Substituir as lâmpadas do farol dianteiro ou da luz de presença

ATENÇÃO

A função de ativação automática do farol dianteiro permite uma maior visibilidade para os restantes condutores. O farol dianteiro deve ser sempre mantido aceso. A deficiente visibilidade do motociclista pelos outros condutores pode provocar acidentes mortais ou lesões corporais graves. (00030b)

Desmontar

1.	Retire o fusível principal. Consultar Procedimentos de assistência → Fusíveis.
2.	Remova o ecrã de velocidade. Consultar Figura 2 e Figura 3.
3.	Ver Figura 5. Retire o conjunto da lente (5). a. Retire os parafusos (6). b. Retire o conjunto da lente. c. Desligue os conectores do farol dianteiro e da luz de presença.
4.	Retire o encaixe (1).
5.	Consultar Figura 6. Desbloqueie o grampo de retenção (3). a. Pressione para baixo o grampo de retenção de ambos os lados da aba de bloqueio (2). b. Consultar Figura 7. Desloque o grampo de retenção para fora para as posições de desbloqueado (1). c. Consultar Figura 8. Rode o grampo de retenção para cima 45°.
6.	Retire a lâmpada do farol dianteiro.

1	Encaixe
2	Parafuso
3	Grampo de retenção
4	Lâmpada do farol dianteiro
5	Lente
6	Parafuso (2)
7	Posição da lâmpada

Figura 5. Lâmpada do farol dianteiro

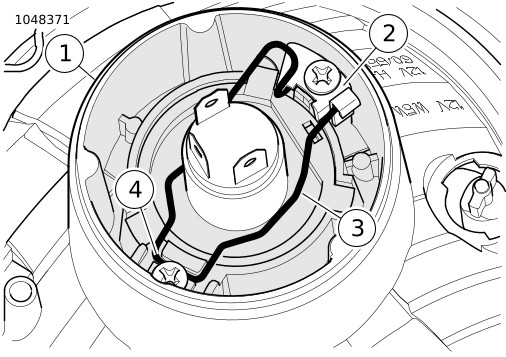

1	Conjunto do farol dianteiro
2	Aba de bloqueio
3	Grampo de retenção
4	Posição do eixo

Figura 6. Grampo de retenção do farol dianteiro Bloqueado

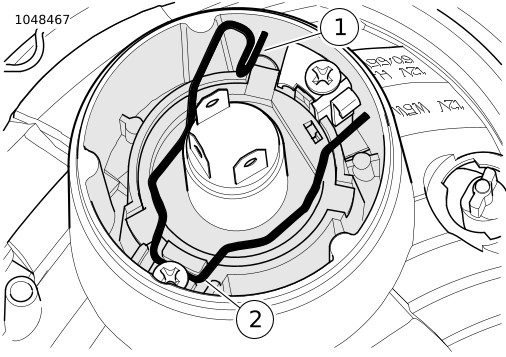

1	Grampo de retenção desbloqueado
2	Eixo

Figura 7. Grampo de retenção Desbloqueado

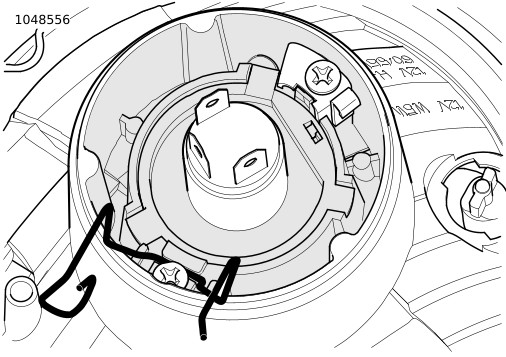

Figura 8. Grampo de retenção do farol dianteiro Aberto

Montar

AVISO

Não toque com os dedos nas lâmpadas de quartzo. A gordura dos dedos irá marcar o vidro e diminuir a durabilidade das lâmpadas. Manusear as lâmpadas com papel ou um pano seco e limpo. A não observação destas recomendações pode conduzir à danificação das lâmpadas. (00210b)

1.	Ver Figura 5. Instale a lâmpada do farol dianteiro (4). a. Alinhe as patilhas da lâmpada do farol dianteiro com as patilhas do conjunto da lente (5). b. Instale a lâmpada do farol dianteiro.
2.	Bloqueie o grampo de retenção. a. Consultar Figura 7. Rode o grampo de retenção para baixo 45°. b. Pressione o grampo de retenção para baixo. c. Consultar Figura 8. Desloque o grampo de retenção para dentro para as posições de bloqueado.
3.	Ver Figura 5. Instale o conjunto da lente (5). a. Instale o encaixe (1). b. Ligue os conectores do farol dianteiro e da luz de presença. c. Instale o conjunto da lente (5). d. Instale os parafusos (6). Aperte. Binário: 1,8–2,4 N·m (16–21 in-lbs) Parafuso do farol dianteiro
4.	Instale o ecrã de velocidade. Consultar Figura 2 e Figura 3.
5.	Instale o fusível principal. Ver Procedimentos de assistência → Fusíveis.
	ATENÇÃO Verifique o funcionamento de todas as luzes e interruptores antes de utilizar o motociclo. A visibilidade deficiente do condutor pode provocar acidentes mortais ou lesões corporais graves. (00316a)
6.	Verificar o funcionamento de todas as luzes.
