Remoção
ATENÇÃOApós instalar o assento, puxe-o para cima para se certificar de que está travado na posição certa. Ao dirigir, um assento solto pode se deslocar e causar a perda do controlo, o que pode provocar a morte ou lesões corporais graves. (00070b)
- Retirar o assento traseiro complementar do passageiro (2, 7).
- Deslizar o assento (5, 6 e 8) para trás para fazer a lingueta de montagem do assento deslizar para fora do canal no quadro. Remover o assento do motociclo.
Instalação
- Ver a Figura 1. Introduzir a lingueta localizada na parte da frente do assento no canal do quadro.
- Instalar as porcas de fixação do assento através dos furos na pega (3) e enroscá-las nos furos de fixação.
- Fazer deslizar as ranhuras no banco do passageiro (2, 7) de modo a encaixarem nas porcas de fixação do assento.
- Colocar o parafuso de cabeça recartilhada (1) e apertá-lo.
- Apertar as porcas de fixação do assento (4).
| 1 | Parafuso de cabeça recartilhada |
| 2 | Assento traseiro complementar (FLSTC/FLSTF) |
| 3 | Pega (FLSTC/FLSTF) |
| 4 | Porca de fixação do assento (2) |
| 5 | Assento (FLSTC/FLSTF) |
| 6 | Assento (FLSTN) |
| 7 | Assento traseiro complementar (FLSTN) |
| 8 | Assento (FLSTFB) |

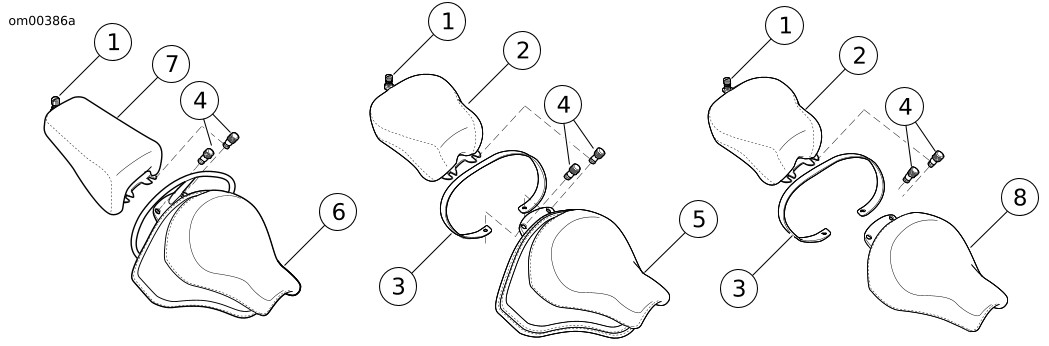

Figura 1. Assento: Modelos FLSTN/C/F/FB
Figura 2. Pernos de montagem do assento
