Demontáž: Modely FXDWG
  1. Viz Ilustrace 1. Vyjměte šroub (1) a podložku (2), kterými je uchyceno tandemové sedlo (9) k blatníku.
  2. Posuňte tandemové sedlo kupředu a uvolněte jej ze spojovacího šroubu (10).
  3. Vyjměte spojovací šroub, třmenový držák a upevňovací prvky.
  4. Posuňte sedlo směrem dozadu a vyjměte jej.
Montáž: Modely FXDWG
1. Položte sedlo na páteř rámu.
POZNÁMKA
V přední části sedla se nachází výstupek, který se zasouvá pod zadní upevnění palivové nádrže a který slouží k zajištění sedla.
2. Posuňte sedlo směrem k přední části motocyklu tak, aby výstupek zapadl pod upevnění palivové nádrže.
3. Nastavte třmenové držáky tak, aby jejich otvory byly zarovnány s otvory v blatníku. Zarovnejte otvor na upevňovacím výčnělku sedla.
4. Namontujte spojovací šroub s podložkou a zajistěte sedlo a třmenový držák. Pevně dotáhněte.
5. Protáhněte tandemové sedlo třmenovým držákem a zarovnejte štěrbinu pod tímto sedlem s hlavou spojovacího šroubu.
6. Posuňte sedlo směrem dozadu tak, aby bylo pevně zajištěno na spojovacím šroubu.
7. Namontujte šroub (1) a podložku (2). Pevně dotáhněte.
VAROVÁNÍ
Po montáži sedla se jej pokuste zdvihnout, abyste se ujistili, že je na svém místě zajištěno. Uvolněné sedlo může během jízdy způsobit ztrátu kontroly nad motocyklem, což může vést k vážnému poranění nebo smrti. (00070b)
8. Zatáhněte za sedlo a zkontrolujte, zda je dobře zajištěné.
Demontáž: Všechny ostatní modely
  1. Viz Ilustrace 1. Vyjměte šroub (1) a podložku (2).
  2. Mírně zdvihněte sedlo a vyjměte matici (7), podložky (5 a 6) a šroub (4). Vyjměte třmenový držák.
  3. Posuňte sedlo směrem dozadu a vyjměte jej.
Montáž: Všechny ostatní modely
1. Položte sedlo na páteř rámu.
POZNÁMKA
V přední části sedla se nachází výstupek, který se zasouvá pod zadní upevnění palivové nádrže.
2. Posuňte sedlo směrem k přední části motocyklu tak, aby výstupek zapadl pod upevnění palivové nádrže.
3. Viz Ilustrace 1. Zatlačte sedlo směrem kupředu tak, aby pojistná matice byla vystředěna v otvoru upevňovacího držáku.
4. Namontujte šroub (4), podložky (5 a 6) a matici (7) a zajistěte třmenový držák sedla. Dotáhněte momentem 6,7–10,2 N·m (60–90 in-lbs).
5. Namontujte šroub (1) a podložku (2). Pevně dotáhněte.
VAROVÁNÍ
Po montáži sedla se jej pokuste zdvihnout, abyste se ujistili, že je na svém místě zajištěno. Uvolněné sedlo může během jízdy způsobit ztrátu kontroly nad motocyklem, což může vést k vážnému poranění nebo smrti. (00070b)
6. Zatáhněte za sedlo a zkontrolujte, zda je dobře zajištěné.
1Šroub
2Podložka
3Sedlo, typické
4Šroub třmenového držáku
5Podložka třmenového držáku
6Podložka třmenového držáku
7Matice třmenového držáku
8Sedlo, FXDWG
9Tandemové sedlo, FXDWG
10Spojovací šroub, FXDWG

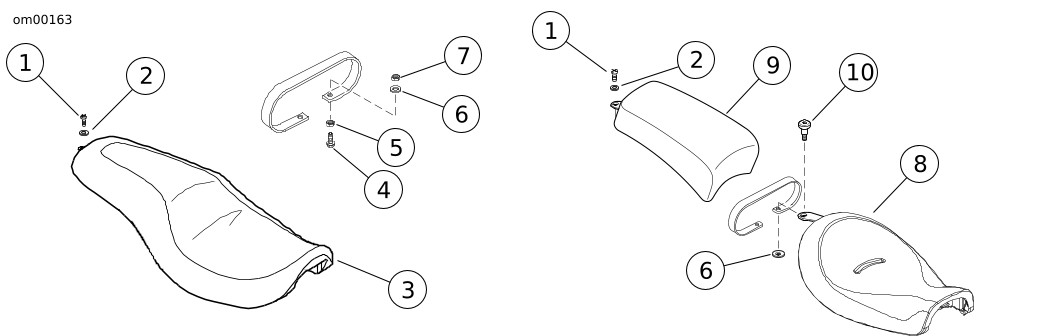

Ilustrace 1. Sedlo
