VAROVÁNÍFunkce automatického rozsvícení světlometu zlepšuje viditelnost řidiče pro ostatní účastníky silničního provozu. Ujistěte se, že je světlomet vždy rozsvícený. Špatná viditelnost jezdce ostatními motoristy může způsobit vážné poranění nebo smrt. (00030b)
Prostudujte si odstavec VAŠE UŽIVATELSKÁ PŘÍRUČKA. Poznamenejte si do příslušného políčka na přední straně této příručky veškerá čísla klíčů.
Viz Ilustrace 1. Spínač zapalování ovládá elektrické funkce motocyklu.
OZNÁMENÍ
Chraňte svůj motocykl proti krádeži. Při zaparkování vždy motocykl uzamkněte. V opačném případě může dojít k jeho krádeži a/nebo poškození výbavy. (00151b)
VAROVÁNÍNejezděte s motocyklem s uzamčenými vidlicemi. Zamčení vidlic omezuje schopnost zatáčení motocyklu, což může vést k vážnému poranění nebo smrti. (00035a)
OZNÁMENÍ
Nemažte zámky s válcovou vložkou mazacími tuky na ropné bázi či grafitovými mazivy. Může dojít ke ztrátě funkčnosti zámků. (00152a)
- Chcete-li vyjmout klíček ze zapalování, zatlačte na něj a otočte proti směru hodinových ručiček.
- Vytáhněte klíček.
POZNÁMKA
- Světla svítí, pokud je spínač v poloze IGNITION (Zapalování), jak je v některých zemích vyžadováno zákonem.
- U modelů FXDC, FXDWG, FXDF a FLD vyjměte před jízdou klíček zapalování ze zámku. V opačném případě by mohl během jízdy klíček vypadnout.
Tabulka 1. Spínač zapalování
MODEL | UMÍSTĚNÍ A OVLÁDÁNÍ | POLOHA SPÍNAČE | FUNKCE |
|---|---|---|---|
FXDL, FXDB | Vepředu vpravo na motocyklu na hlavě řízení. Chcete-li spínač odblokovat a odemknout přední vidlici, zatlačte na klíček a
otočte jím proti směru hodinových ručiček. HDI: Stiskněte páčku/klíček (mezinárodní) a otočte jím ve směru
hodinových ručiček do polohy OFF (Vypnuto). Aby bylo možné klíčkem otáčet, musíte
na něj zatlačit. Zámek vidlice: Chcete-li vidlici uzamknout, přesuňte ji
směrem doleva až nadoraz. Zatlačte na klíček a otočte jím doprava (ve směru hodin)
na ikonu zamčeného zámku. Vytáhněte klíček. | OFF (Vypnuto) | Zapalování, světla i příslušenství jsou vypnuté. |
ACC* (Příslušenství) | Příslušenství a výstražné blikače lze zapnout. Kontrolky svítí. Brzdové světlo
a houkačku lze aktivovat. Klíček je možné vyjmout s výjimkou mezinárodních
modelů. | ||
IGNITION* (Zapalování) | Zapalování, světla i příslušenství jsou zapnuté. | ||
FXDC, FXDF, FXDWG, FLD | Spínač je umístěn na přístrojovém panelu palivové nádrže. Chcete-li spínač zablokovat nebo odblokovat, zdvihněte kryt, vložte klíček a
otočte jím proti směru hodinových ručiček pro uzamčení, resp. ve směru hodin pro
odemčení. Klíček lze vyjmout v jakékoli poloze. Zámek vidlice: Zámek vidlice se nachází vepředu vpravo na
motocyklu na hlavě řízení. Zasuňte klíček a při současném zatlačení jím otočte do
polohy ikony zamčeného zámku. Vytáhněte klíček. Chcete-li vidlici odemknout, zasuňte klíček, zatlačte na něj a otočením
nastavte na ikonu odemčeného zámku. Vytáhněte klíček. | OFF (Vypnuto) | Zapalování, světla i příslušenství jsou vypnuté. |
ACC* (Příslušenství) | Příslušenství jsou zapnutá. Výstražné blikače lze zapnout. Kontrolky svítí.
Brzdové světlo a houkačku lze aktivovat. | ||
IGNITION* (Zapalování) | Zapalování, světla i příslušenství jsou zapnuté. | ||
*U mezinárodních modelů je ještě další funkce: obrysové a koncové světlo též
svítí. | |||

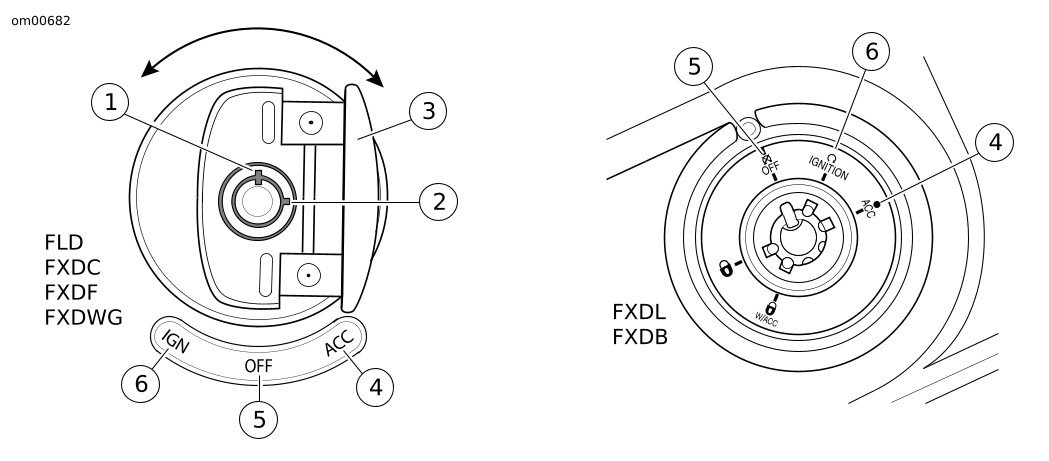

| 1 | Zamknout |
| 2 | Odemknout |
| 3 | Otevřít kryt spínače |
| 4 | ACC (Příslušenství) |
| 5 | OFF (Vypnuto) |
| 6 | IGNITION (Zapalování) |
Ilustrace 1. Spínač zapalování

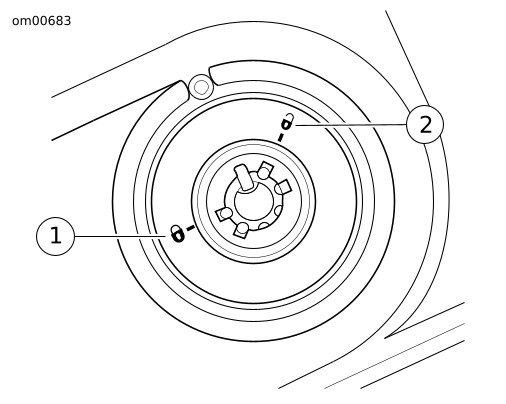

| 1 | Uzamčeno |
| 2 | Odemčeno |
Ilustrace 2. Zámek vidlice: Modely FXDC, FXDF, FXDWG a FLD
