Obecně
Viz Ilustrace 2. Každému motocyklu je přiřazeno jedinečné 17místné sériové nebo identifikační číslo vozidla (VIN). Viz Tabulka 1.
Umístění
Viz Ilustrace 1. Celé 17místné číslo VIN je vyraženo na pravé straně rámu v blízkosti hlavy řízení. V některých zemích je kromě toho vpředu na spodní rámové trubce upevněn tištěný štítek s číslem VIN.
Zkrácené číslo VIN
Zkrácené číslo VIN udávající model motocyklu, typ motoru, modelový rok a pořadové číslo je vyraženo na levé straně klikové skříně mezi válci motoru.
POZNÁMKA
Při objednávání dílů nebo jakémkoli požadavku týkajícím se vašeho motocyklu vždy uvádějte celé 17místné číslo VIN.
| 1 | Vyražené číslo VIN |
| 2 | Štítek VIN |
Ilustrace 1. Umístění VIN

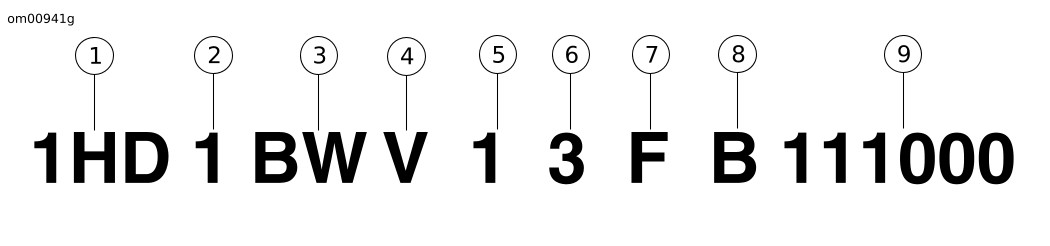

Ilustrace 2. Typické číslo VIN Harley-Davidson: Modely Softail 2015
Tabulka 1. Vysvětlivky k číslu VIN u motocyklů Harley-Davidson: Modely Softail 2015
POZICE | POPIS | MOŽNÉ HODNOTY | |
|---|---|---|---|
1 | Mezinárodní identifikátor výrobce | 1HD=Původně vyrobeno ve Spojených státech 5HD = Původně vyrobeno ve Spojených státech pro prodej mimo Spojené státy 932 = Původně vyrobeno v Brazílii MEG=Původně vyrobeno v Indii | |
2 | Typ motocyklu | 1 = Těžký motocykl (901 cm3 a větší) | |
3 | Model | Viz tabulku kódů VIN pro tento model | |
4 | Typ motoru | 5 = Twin Cam 96B™, 1585 cm3, vzduchem chlazený, vstřikování paliva, vyvážený V=Twin Cam 103B™, 1690 cm3, vzduchem chlazený, vstřikování paliva, vyvážený | |
5 | Konfigurace / kalibrace, úvod | Standardní uvedení na trh 1 = USA (DOM) 3 = Kalifornie (CAL) A = Kanada (CAN) C = HDI E = Japonsko (JPN) G = Austrálie (AUS) J = Brazílie (BRZ) L = Tichomořská Asie (APC) N = Indie (IND) | Uvedení na trh v polovině roku nebo při zvláštní příležitosti 2, 4 = USA (DOM) 5, 6 = Kalifornie (CAL) B = Kanada (CAN) D = HDI F = Japonsko (JPN) H = Austrálie (AUS) K = Brazílie (BRZ) M = Tichomořská Asie (APC) P = Indie (IND) |
6 | Kontrolní číslice VIN | Může být 0-9 nebo X | |
7 | Modelový rok | F=2015 | |
8 | Montážní závod | B = York, PA USA C = Kansas City, Missouri, USA D = H-D Brazílie-Manaus, Brazílie (CKD) N = Haryana, Indie (Bawal District Rewari) | |
9 | Pořadové číslo | Mění se | |
Tabulka 2. Modelové kódy VIN: Modely Softail 2015
KÓD | MODEL | KÓD | MODEL |
|---|---|---|---|
BF | FXSB Breakout® | JD | FLSTN Softail® Deluxe |
BV | FXST Softail® Standard (pouze Austrálie) | JR | FLS Softail® Slim™ |
BX | FLSTF Fat Boy® | JN | FLSTFB Fat Boy® Lo FLSTFB Fat Boy® Special (některé mezinárodní trhy) |
BW | FLSTC Heritage Softail® Classic |
