Generale
Vedere Figura 2. A ogni motocicletta viene assegnato un numero unico di serie a 17 caratteri o numero di identificazione del veicolo (VIN). Fare riferimento a Tabella 1.
Posizione
Vedere Figura 1. Il VIN completo, di 17 caratteri, è stampigliato sul lato destro del telaio, accanto al cannotto dello sterzo. Per i veicoli destinati ad alcuni mercati, vi è anche un’etichetta con stampato il VIN attaccata al tubo discendente anteriore destro.
VIN abbreviato
Sul lato sinistro del basamento, tra i cilindri del motore, è stampigliato un numero abbreviato di identificazione del veicolo (VIN), con il modello del veicolo, il tipo di motore, l’anno del modello e il numero sequenziale.
NOTA
Per ordinare parti di ricambio o per richiedere chiarimenti sulla motocicletta, indicare sempre l’intero numero di identificazione del veicolo di 17 cifre.
1VIN stampigliato
2Etichetta VIN
Figura 1. Posizioni del VIN

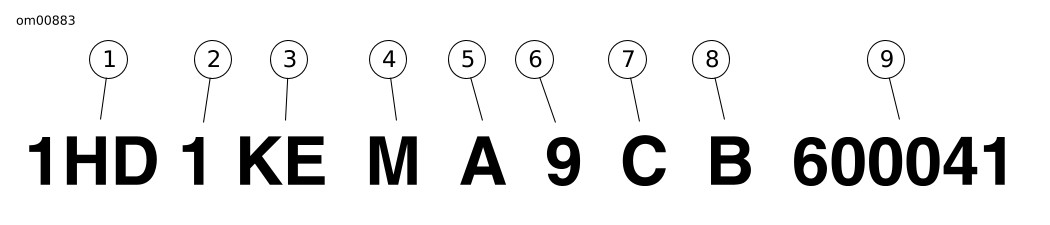

Figura 2. VIN tipico della Harley-Davidson: Modelli Touring 2012
Tabella 1. Dettaglio del VIN Harley-Davidson: Modelli Touring 2012
POSIZIONE
DESCRIZIONE
VALORI POSSIBILI
1
Identificativo del costruttore mondiale
1HD=Prodotti fabbricati originariamente per la vendita negli Stati Uniti
5HD=Prodotti fabbricati originariamente per la vendita al di fuori degli Stati Uniti
932=Prodotti fabbricati originariamente in Brasile per la sola vendita in Brasile
MEG=Prodotti fabbricati originariamente in India per la sola vendita in India
2
Tipo di motocicletta
1=Motocicletta di grossa cilindrata (motore da 901 cm³ o superiore)
3
Modello
Vedere la tabella dei codici dei VIN del modello
4
Tipo di motore
M=Twin Cam 103, 1.690 cm³ raffreddato ad aria, ad iniezione
5
Riconoscimento data di presentazione/configurazione e calibrazione
Presentazione normale
1=USA
3=California
A=Canada
C=HDI
E=Giappone
G=Australia
J=Brasile
L=Asia Pacifica
N=India
Data di presentazione di metà anno o di presentazione speciale
2, 4=USA
5, 6=California
B=Canada
D=HDI
F=Giappone
H=Australia
K=Brasile
M=Asia Pacifica
P=India
6
Numero di controllo VIN
Può andare da 0 a 9 o essere X
7
Anno del modello
C=2012
8
Stabilimento di montaggio
B=York, Pennsylvania USA
D=H-D Brasile-Manaus, Brasile (CKD)
N=Haryana India (Bawal, distretto di Rewari)
9
Numero sequenziale
Varia
Tabella 2. Codici VIN dei modelli: Modelli Touring 2012
CODICE
MODELLO
CODICE
MODELLO
FB
FLHR Road King®
KB
FLHX Street Glide®
FR
FLHRC Road King® Classic
KE
FLHTK Electra Glide® Ultra Limited
FW
FLHR Road King® Shrine
FF
FLHTC Electra Glide® Classic
KH
FLTRX Road Glide® Custom
FC
FLHTCU Ultra Classic® Electra Glide®
KG
FLTRU Road Glide® Ultra
FL
FLHTCU Ultra Classic® Electra Glide® Shrine
