Generale
Posizione
Vedere Figura 1 Il VIN completo, di 17 caratteri, è stampigliato sul lato destro del telaio, accanto al cannotto dello sterzo. Per i veicoli destinati ad alcuni mercati, è presente un’etichetta con stampato il VIN sulla parte anteriore del tubo discendente.
VIN abbreviato
Sul lato sinistro del basamento, tra i cilindri del motore, è stampigliato un numero abbreviato di identificazione del veicolo (VIN), con il modello del veicolo, il tipo di motore, l’anno del modello e il numero sequenziale.
NOTA
Per ordinare parti di ricambio o per richiedere chiarimenti sulla motocicletta, indicare sempre l’intero numero di identificazione del veicolo di 17 cifre.
| 1 | VIN stampigliato |
| 2 | Etichetta VIN |
Figura 1. Posizioni del VIN

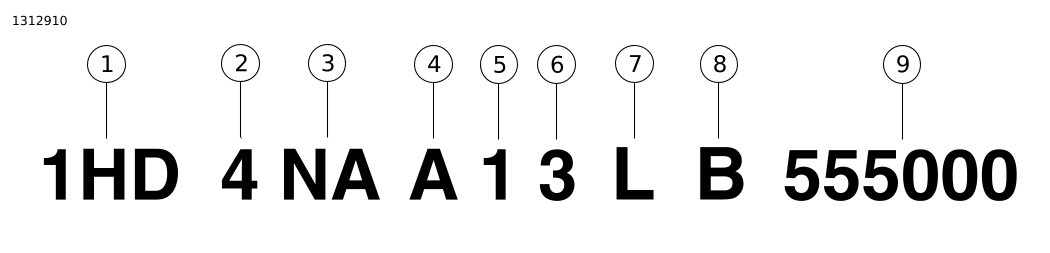

Figura 2. VIN tipico di Harley-Davidson: Modelli Street 2020
Tabella 1. Dettagli del VIN di Harley-Davidson: Modelli Street 2020
POSIZIONE | DESCRIZIONE | VALORI POSSIBILI | |
|---|---|---|---|
1 | Identificativo del costruttore mondiale | 1HD = Prodotto originariamente negli Stati Uniti 5HD = Prodotti originariamente negli Stati Uniti o in Tailandia per la vendita fuori dagli Stati Uniti MEG = Prodotti originariamente in India MLY = Prodotti originariamente in THailandia | |
2 | Tipo di motocicletta | 4=motocicletta peso medio (da 351 cm3 a 900 cm3) | |
3 | Modello | Vedere la tabella dei VIN del modello | |
4 | Tipo di motore | A=Revolution X™ 500 cm3 raffreddato a liquido, a iniezione B=Revolution X™ 750 cm3 raffreddato a liquido, a iniezione G=High Output Revolution X™ 750 cm3 raffreddato a liquido, a iniezione | |
5 | Configurazione/calibrazione, presentazione | 1 = USA (DOM) 2=California (CAL) 3=Canada (CAN) 4=HDI 5=Giappone (JPN) 6=Australia (AUS) 7 = Brasile (BRZ) 8 = Asia Pacifica (APC) 9=India (IND) 0=ASEAN (AZN) A=Cina (CHN) | |
6 | Numero di controllo VIN | Può andare da 0 a 9 o essere pari a X | |
7 | Model year | L=2020 | |
8 | Stabilimento di montaggio | B=York, Pennsylvania USA D = H-D Brasile. Manaus, Brasile (CKD) N = Haryana India (Bawal, distretto di Rewari) S = Tasit, Pluagdang, Rayong, Tailandia | |
9 | Numero sequenziale | Varia | |
Tabella 2. Codici VIN: Modelli Street
CODICE | MODELLO | CODICE | MODELLO |
|---|---|---|---|
Non applicabile | Harley-Davidson Street® 500 (XG500) | NC | Street Rod™ (XG750A) |
NB | Harley-Davidson Street® 750 (XG750) |
