Generalità
Posizione
Vedere Figura 1. Il VIN di 17 caratteri è stampigliato sul lato destro del telaio, accanto al cannotto dello sterzo. Nei veicoli destinati ad alcuni mercati, un’etichetta con il VIN stampato è fissata anche sulla parte anteriore del tubo discendente.
VIN abbreviato
Sul lato sinistro del basamento, tra i cilindri del motore, è stampigliato un VIN abbreviato, con il modello del veicolo, il tipo di motore, l’anno del modello e il numero sequenziale.
NOTA
Riportare sempre il numero di identificazione del veicolo (VIN) di serie completo di 17 caratteri per ordinare parti di ricambio o per richiedere chiarimenti sulla moto in dotazione.
| 1 | VIN stampigliato |
| 2 | Etichetta VIN |
Figura 1. Posizioni del VIN

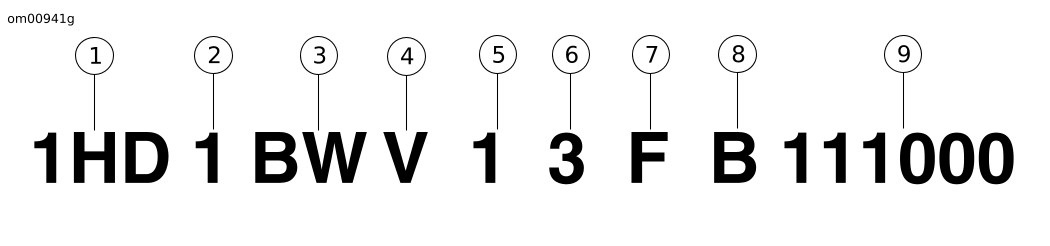

Figura 2. VIN tipico della Harley-Davidson: Modelli Softail 2015
Tabella 1. Dettaglio del VIN Harley-Davidson: Modelli
Softail 2015
POSIZIONE | DESCRIZIONE | VALORI POSSIBILI | |
|---|---|---|---|
1 | Identificativo del costruttore mondiale | 1HD = Prodotti originariamente negli Stati Uniti 5HD = Prodotti originariamente negli Stati Uniti per la vendita al di fuori
degli Stati Uniti 932 = Prodotti originariamente in Brasile MEG = Prodotti originariamente in India | |
2 | Tipo di motocicletta | 1 = Motocicletta grossa cilindrata (901 cm3 o
oltre) | |
3 | Modello | Vedere la tabella dei VIN del modello | |
4 | Tipo di motore | 5 = Twin Cam 96B™, 1.585 cm3 raffreddato ad
aria, ad iniezione, bilanciato V = Twin Cam 103B™, 1.690 cm3 raffreddato ad
aria, ad iniezione, bilanciato | |
5 | Calibrazione/configurazione, introduzione | Presentazione normale 1 = USA (DOM) 3 = California (CAL) A = Canada (CAN) C = HDI E = Giappone (JPN) G = Australia (AUS) J = Brasile (BRZ) L = Asia Pacifica (APC) N = India (IND) | Data di presentazione di metà anno o di presentazione speciale 2, 4 = USA (DOM) 5, 6 = California (CAL) B = Canada (CAN) D = HDI F = Giappone (JPN) H = Australia (AUS) K = Brasile (BRZ) M = Asia del Pacifico (APC) P = India (IND) |
6 | Numero di controllo VIN | Può andare da 0 a 9 o essere X | |
7 | Anno del modello | F = 2015 | |
8 | Stabilimento di montaggio | B = York, Pennsylvania USA C = Kansas City, MO USA D = H-D Brasile-Manaus, Brasile (CKD) N = Haryana India (Bawal, distretto di Rewari) | |
9 | Numero sequenziale | Varia | |
Tabella 2. Codici VIN dei modelli: Modelli Softail
2015
CODICE | MODELLO | CODICE | MODELLO |
|---|---|---|---|
BF | FXSB Breakout® | JD | FLSTN Softail® Deluxe |
BV | FXST Softail® Standard (solo per l’Australia) | JR | FLS Softail® Slim™ |
BX | FLSTF Fat Boy® | JN | FLSTFB Fat Boy® Lo FLSTFB Fat Boy® Special (alcuni mercati internazionali) |
BW | FLSTC Heritage Softail® Classic |
