Seznanite se z lokacijo vseh krmilnih elementov za upravljanje in vzdrževanje na svojem motornem kolesu.
OPOMBA
Harley-Davidson si pridržuje pravico za spreminjanje specifikacij, opreme ali zasnove brez predhodnega obvestila in brez nastalih obveznosti.
Glejte Slika 1 in Slika 2 za krmilne elemente za voznika in servisne komponente, ki so dostopne, ko sedite.
Glejte Slika 3 in Slika 4 za krmilne elemente za voznika in servisne komponente, dostopne z leve strani.
Glejte Slika 5 in Slika 6 za krmilne elemente za voznika in servisne komponente, dostopne z desne strani.
| 1 | Ročni vzvod sklopke |
| 2 | Krmilni modul leva stran |
| 3 | Rezervoar tekočine za sklopko |
| 4 | Letev lučke pokazatelja |
| 5 | Merilnik hitrosti/kilometrski števec |
| 6 | Tahometer |
| 7 | Rezervoar tekočine sprednje zavore |
| 8 | Krmilni modul desna stran |
| 9 | Ročica sprednje zavore |
| 10 | Krmilna ročka za plin |
Slika 1. Krmiljenje in servisne komponente: FLHP
| 1 | Ročni vzvod sklopke |
| 2 | Krmilni modul leva stran |
| 3 | Rezervoar tekočine za sklopko |
| 4 | Merilnik goriva |
| 5 | Merilnik hitrosti/kilometrski števec |
| 6 | Tahometer |
| 7 | Voltmeter |
| 8 | Rezervoar tekočine sprednje zavore |
| 9 | Krmilni modul desna stran |
| 10 | Ročica sprednje zavore |
| 11 | Krmilna ročka za plin |
| 12 | Vtič vhoda mikrofona |

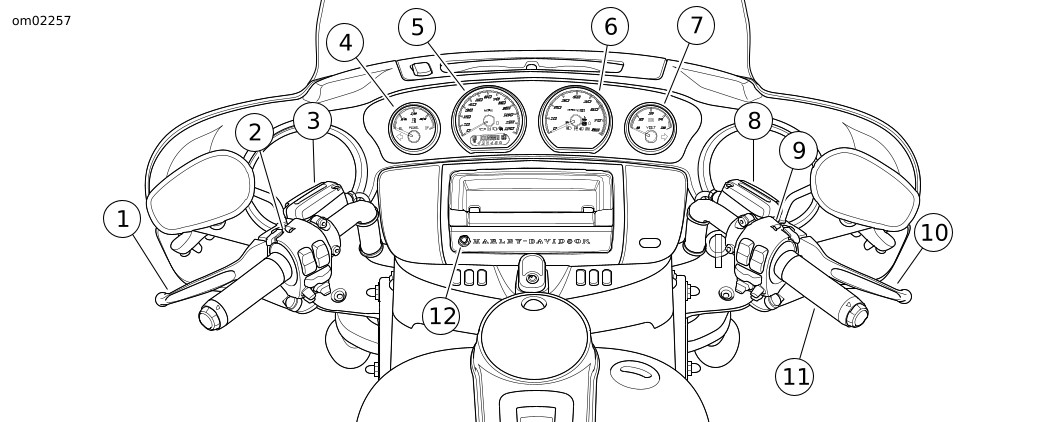

Slika 2. Krmiljenje in servisne komponente: FLHTP
| 1 | Ventil zračnega tlaka |
| 2 | Prestavna ročica |
| 3 | Vžigalna svečka |
| 4 | Hupa |
| 5 | Ventil zračnega tlaka |
| 6 | Pokrov sklopke |
| 7 | Nagibna noga |
| 8 | Čeljusti sprednje zavore |

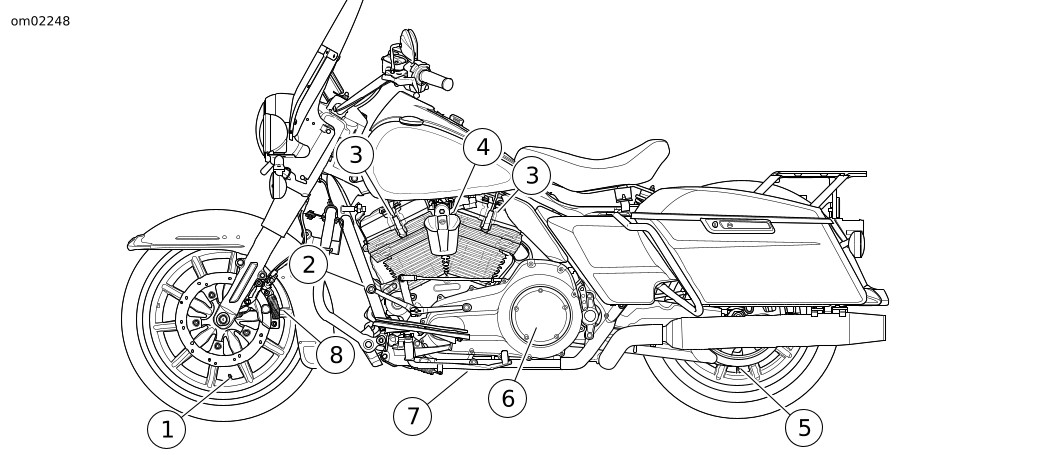

Slika 3. Krmiljenje in servisne komponente: FLHP
| 1 | Ventil zračnega tlaka |
| 2 | Prestavna ročica |
| 3 | Vžigalna svečka |
| 4 | Hupa |
| 5 | Ventil zračnega tlaka |
| 6 | Pokrov sklopke |
| 7 | Nagibna noga |
| 8 | Čeljusti sprednje zavore |

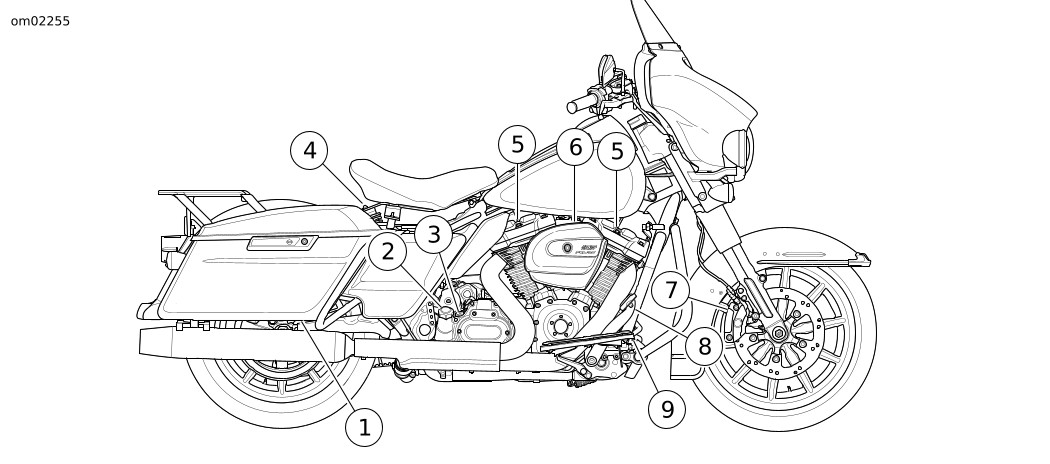

Slika 4. Krmiljenje in servisne komponente: FLHTP
| 1 | Čeljusti zadnje zavore |
| 2 | Pokrov nastavka za polnjenje olja/merilna palica |
| 3 | Pokrov nastavka za polnjenje menjalnika |
| 4 | Vzmetenje sedeža |
| 5 | Vžigalna svečka |
| 6 | Filter zraka |
| 7 | Čeljusti sprednje zavore |
| 8 | Stopalka zadnje zavore |
| 9 | Rezervoar tekočine zadnje zavore |
Slika 5. Krmiljenje in servisne komponente: FLHP
| 1 | Čeljusti zadnje zavore |
| 2 | Pokrov nastavka za polnjenje olja/merilna palica |
| 3 | Pokrov nastavka za polnjenje menjalnika |
| 4 | Vzmetenje sedeža |
| 5 | Vžigalna svečka |
| 6 | Filter zraka |
| 7 | Čeljusti sprednje zavore |
| 8 | Stopalka zadnje zavore |
| 9 | Rezervoar tekočine zadnje zavore |

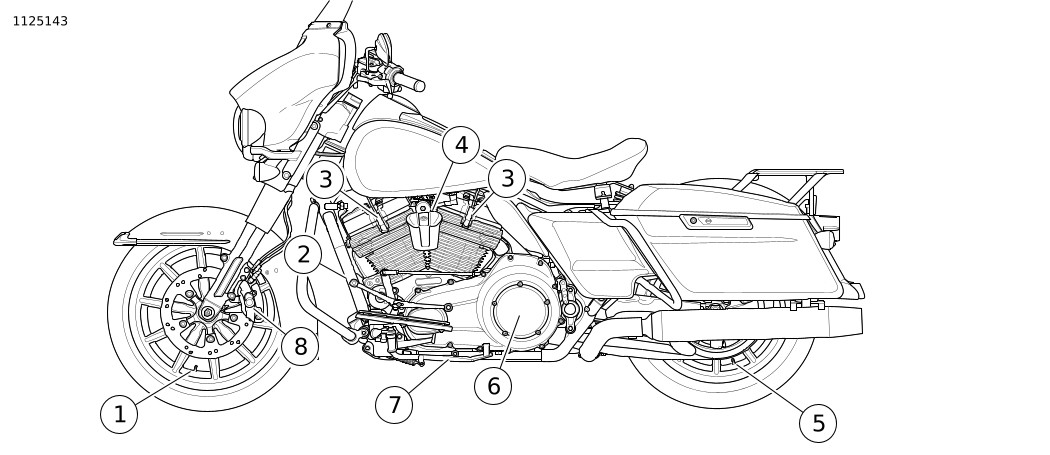

Slika 6. Krmiljenje in servisne komponente: FLHTP
