CẢNH BÁOTính năng đèn đầu tự bật giúp tăng khả năng người điều khiển mô tô khác nhìn thấy người lái. Hãy bảo đảm rằng đèn đầu luôn bật. Nếu người điều khiển mô tô khác khó nhìn thấy người lái, điều đó có khả năng dẫn đến thương tích nghiêm trọng hoặc tử vong. (00030b)
Xem phần HƯỚNG DẪN SỬ DỤNG CỦA BẠN. Đảm bảo ghi lại tất cả số hiệu chìa khóa vào khoảng trống được cung cấp ở mặt trước của cuốn sách này.
Xem Hình 1. Công tắc khóa điện điều khiển các chức năng điện của xe.
CẢNH BÁOKhông vận hành xe khi phuộc bị khóa. Tình trạng khóa phuộc sẽ hạn chế khả năng xoay đầu xe, từ đó có khả năng dẫn đến thương tích nghiêm trọng hoặc tử vong. (00035a)
THÔNG BÁO:
Chống trộm cắp xe. Việc không khóa mô tô sau khi đỗ có thể khiến xe bị lấy cắp và/hoặc hư hỏng thiết bị. (00151b)
THÔNG BÁO:
Không bôi trơn khóa ống bằng chất bôi trơn gốc xăng hoặc than chì. Khóa có thể không hoạt động được. (00152a)
THÔNG BÁO:
Xoay núm Công tắc phím bấm khóa điện/đèn về vị trí KHÓA PHUỘC (FLHTP) hoặc TẮT (FLHP) trước khi khóa. Nếu chìa khóa ở vị trí ACC, đèn chiếu cụm đồng hồ vẫn bật và điều đó sẽ khiến ắc quy bị xả điện. (00153b)
THÔNG BÁO:
Không tùy ý đổi chất bôi trơn vì một số chất bôi trơn có tương tác hóa học với nhau khi được trộn lẫn. Việc sử dụng chất bôi trơn kém chất lượng có thể làm hỏng động cơ. (00184a)
- FLHP: Cắm chìa khóa vào và xoay chìa khóa ngược chiều kim đồng hồ.
- FLHTP: Cắm chìa khóa vào và xoay chìa khóa theo chiều kim đồng hồ.
- Rút chìa khóa ra.
LƯU Ý
- Harley-Davidson khuyên bạn nên rút chìa khóa khỏi khóa điện/khóa phuộc trước khi vận hành xe. Nếu không, chìa khóa có thể bị rơi trong khi xe chuyển động.
- TIẾP CẬN/PHỤ KIỆN - Đèn nháy cảnh báo nguy hiểm và phụ kiện có thể được bật. Đèn cụm đồng hồ bật. Đèn phanh và còi có thể được kích hoạt. Chìa khóa có thể được rút ra.
- Đèn bật sáng khi công tắc ở vị trí ĐÁNH LỬA theo luật pháp ở một số địa phương.
Bảng 1. Vị trí công tắc khóa điện
MẪU XE | CHỨC NĂNG | NHÃN | VẬN HÀNH |
|---|---|---|---|
FLHTP | Khóa bằng chìa khóa | KHÓA | Khóa công tắc ở vị trí công tắc KHÓA PHUỘC hoặc PHỤ KIỆN. Rút chìa khóa an ninh. |
MỞ KHÓA | Mở khóa công tắc. Khi đã mở khóa, có thể xoay công tắc đến bất kỳ vị trí nào trong 4
vị trí. Để tránh mất chìa khóa trong khi lái, hãy rút chìa khóa ra. | ||
Công tắc | KHÓA PHUỘC | Xoay đầu lái hoàn toàn về bên trái. Xoay công tắc đến vị trí KHÓA
PHUỘC. Cắm chìa khóa, nhấn công tắc xuống và xoay chìa khóa đến vị trí KHÓA
để khóa phuộc. Để mở khóa phuộc, hãy cắm rồi xoay chìa khóa đến vị trí
MỞ KHÓA và công tắc sẽ bật lên. | |
TẮT | Khi công tắc ở vị trí TẮT, khóa điện, đèn và các phụ kiện đều
tắt. | ||
ĐÁNH LỬA | Khi công tắc ở vị trí ĐÁNH LỬA thì xe có thể khởi động
và tất cả đèn cũng như phụ kiện sẽ vận hành. | ||
PHỤ KIỆN | Khi công tắc ở vị trí PHỤ KIỆN, tất cả đèn và phụ kiện
đều hoạt động nhưng không thể khởi động động cơ. Công tắc có thể bị khóa ở
vị trí PHỤ KIỆN. | ||
FLHP | Khóa bằng chìa khóa | Khóa hoặc mở khóa công tắc bằng cách mở nắp công tắc, cắm chìa khóa vào và
xoay chìa khóa ngược chiều kim đồng hồ để khóa, theo chiều kim đồng hồ để mở khóa. Có thể rút
chìa khóa ở bất kỳ vị trí nào. | |
Công tắc | TẮT | Khóa điện, đèn và phụ kiện đều tắt. | |
PHỤ KIỆN | Các phụ kiện bật. Đèn nháy cảnh báo nguy hiểm có thể vẫn bật. Đèn cụm đồng hồ
bật. Đèn phanh và còi có thể được kích hoạt. | ||
ĐÁNH LỬA | Khóa điện, đèn và phụ kiện đều bật. | ||

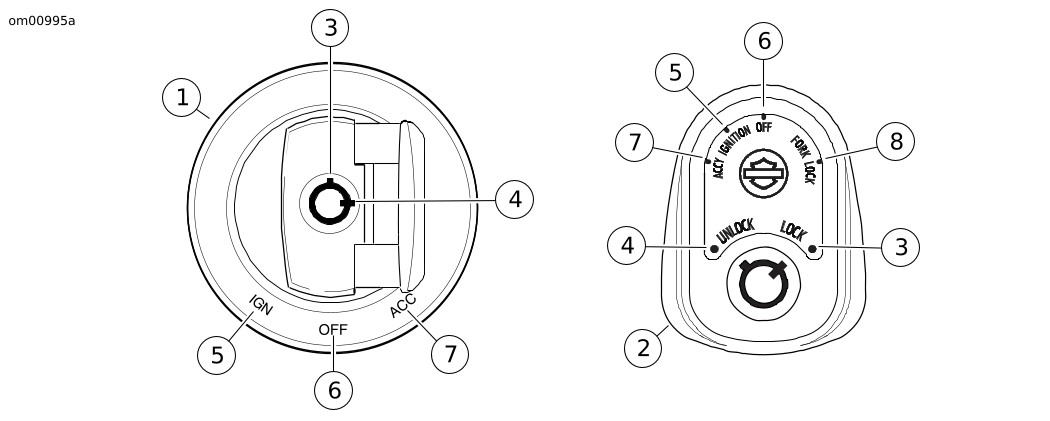

| 1 | Công tắc khóa điện: FLHP |
| 2 | Công tắc khóa điện: FLHTP |
| 3 | Khóa |
| 4 | Mở khóa |
| 5 | Đánh lửa (IGN) |
| 6 | Tắt |
| 7 | Phụ kiện (ACC/ACCY) |
| 8 | Khóa phuộc |
Hình 1. Công tắc khóa điện (ở vị trí TẮT)
