LƯU Ý
Để tránh làm trầy xước, hãy cẩn trọng khi vệ sinh bề mặt cụm đồng hồ. Cụm đồng hồ của một số mẫu xe có thể có mặt acrylic.
Đồng hồ tốc độ
CẢNH BÁOHãy lái xe ở tốc độ phù hợp với đường xá, điều kiện đi lại và không vượt quá giới hạn tốc độ được quy định. Tốc độ quá nhanh có thể khiến người lái mất khả năng kiểm soát xe, dẫn đến thương tích nghiêm trọng hoặc tử vong. (00008a)
Đồng hồ tốc độ cho biết tốc độ di chuyển ở đơn vị dặm trên giờ (Hoa Kỳ) hoặc kilômét trên giờ (quốc tế).
FLHP: Xem Hình 1.
FLHTP: Xem Hình 2.
Đèn nền cụm đồng hồ bật sáng sau thời gian trì hoãn ngắn. Đèn nền thay đổi khi ánh sáng xung quanh thay đổi (chẳng hạn như đi qua hầm).
Đồng hồ đo tốc độ động cơ
THÔNG BÁO:
Hãy xem phần KHUYẾN CÁO VỀ VẬN HÀNH. Không vận hành động cơ vượt quá số tua máy an toàn tối đa như đã nêu trong phần HOẠT ĐỘNG (vùng màu đỏ trên đồng hồ đo vòng tua máy). Hạ thấp số tua máy bằng cách chuyển sang số cao hơn hoặc giảm độ mở bướm ga. Nếu bạn không giảm số vòng tua máy, thiết bị có thể bị hỏng. (00159a)
Đồng hồ đo tốc độ động cơ đo tốc độ động cơ theo số vòng trên phút (vòng/phút x 100).
FLHP: Xem Hình 1.
FLHTP: Xem Hình 2.
Nhiên liệu kế
Nhiên liệu kế cho biết lượng nhiên liệu xấp xỉ trong bình nhiên liệu.
FLHP: Xem Hình 1. Nhiên liệu kế nằm ở bên trái bình nhiên liệu.
FLHTP: Xem Hình 2. Nhiên liệu kế nằm trên cụm đồng hồ.
Điện áp kế: FLHTP
Xem Hình 2. Điện áp kế cho biết điện áp hệ thống điện đo được. Khi động cơ vận hành trên 1500 vòng/phút và ắc quy được sạc đầy thì điện áp kế cho biết 13,0 - 14,5 vôn.
| 1 | Ngăn đèn chỉ báo |
| 2 | Nhiên liệu kế |
| 3 | Đồng hồ đo tốc độ động cơ |
| 4 | Xi nhan |
| 5 | Đèn rọi xa đèn pha |
| 6 | Số 0 |
| 7 | Áp suất dầu |
| 8 | Đồng hồ tốc độ |
| 9 | Đèn khẩn cấp |
| 10 | Kiểm tra động cơ |
| 11 | Đèn an ninh |
| 12 | Cửa sổ công tơ mét |
| 13 | Sắp hết nhiên liệu |
| 14 | Xả ắc quy |
| 15 | Kiểm soát hành trình |
| 16 | Đèn biểu tượng hệ thống phanh chống bó cứng (ABS) (đèn biểu tượng ABS km/h cũng hiển thị) |
Hình 1. Cụm đồng hồ và chỉ báo: FLHP
| 1 | Nhiên liệu kế |
| 2 | Đồng hồ tốc độ |
| 3 | Đồng hồ đo tốc độ động cơ |
| 4 | Điện áp kế |
| 5 | Sắp hết nhiên liệu |
| 6 | Xi nhan |
| 7 | Áp suất dầu |
| 8 | Cửa sổ công tơ mét |
| 9 | Đèn báo số |
| 10 | Số 0 |
| 11 | Kiểm tra động cơ |
| 12 | Kiểm soát hành trình |
| 13 | Đèn an ninh |
| 14 | Đèn khẩn cấp |
| 15 | Đèn rọi xa đèn pha |
| 16 | Đèn biểu tượng hệ thống phanh chống bó cứng (ABS) (đèn biểu tượng ABS km/h cũng hiển thị) |
| 17 | Cảm biến ánh sáng (không phải đèn chỉ báo) |
| 18 | Xả ắc quy |
| 19 | Không được sử dụng trên những mẫu xe này |

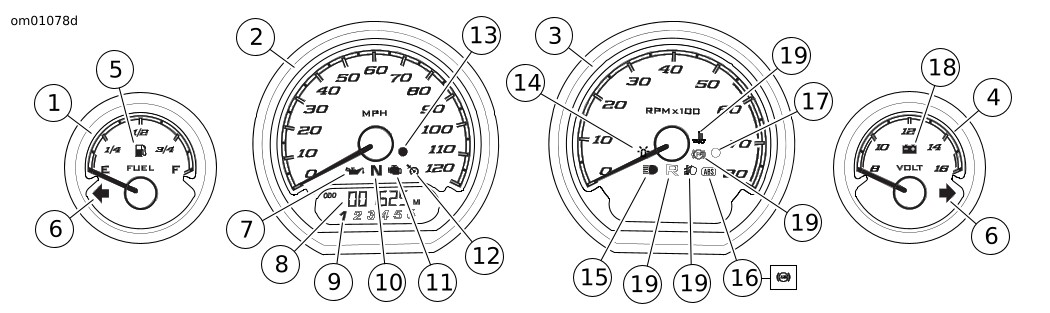

Hình 2. Cụm đồng hồ và chỉ báo: FLHTP
