Machen Sie sich mit der Position aller Bedienelemente und Servicekomponenten des Motorrads vertraut.
HINWEIS
Die Abbildungen dienen lediglich allgemeinen Informationszwecken. Lage und Darstellung der abgebildeten Bedienelemente und Servicekomponenten sind allgemein gehalten und beziehen sich nicht auf ein bestimmtes Motorradmodell.
Da wir ständig um die Verbesserung unserer Produkte bestrebt sind, behält sich Harley-Davidson das Recht vor, technische Daten, Ausstattung und Design jederzeit ohne Benachrichtigung und ohne daraus entstehende Verpflichtungen zu ändern.
Die im Sitzen zugänglichen Bedienelementen des Fahrers und Servicekomponenten sind Abbildung 1 zu entnehmen.
Von rechts zugängliche Bedienelemente des Fahrers und Servicekomponenten sind Abbildung 2 zu entnehmen.
Von links zugängliche Bedienelemente des Fahrers und Servicekomponenten sind Abbildung 3 zu entnehmen.
| 1 | Kupplungshebel |
| 2 | Infotainment-Steuereinheit (IFCU) |
| 3 | Vorderrad-Bremsflüssigkeitsbehälter |
| 4 | Vorderradbremshebel |
| 5 | Gasdrehgriff |
| 6 | Rechtes Handbedienmodul |
| 7 | Kraftstofftankdeckel |
| 8 | Linkes Handbedienmodul |

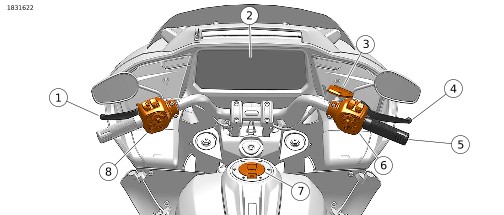

Abbildung 1. Bedienelemente und Servicekomponenten
| 1 | Ausgleichsbehälter für Federbein hinten rechts |
| 2 | Öleinfüllverschlussstopfen/Ölmessstab |
| 3 | Getriebeeinfüllverschlussstopfen |
| 4 | Zündkerze |
| 5 | Luftfilter |
| 6 | Vorderer Bremssattel |
| 7 | Hinterradbremspedal |
| 8 | Hinterrad-Bremsflüssigkeitsbehälter |
| 9 | Hinterradbremssattel |

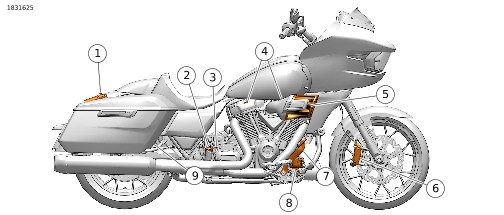

Abbildung 2. Bedienelemente und Servicekomponenten
| 1 | Luftdruckventil |
| 2 | Vorderer Bremssattel |
| 3 | Gangschalthebel |
| 4 | Zündkerze |
| 5 | Kupplungsdeckel |
| 6 | Ausgleichsbehälter für Federbein hinten links |
| 7 | Seitenständer |
| 8 | Signalhorn |

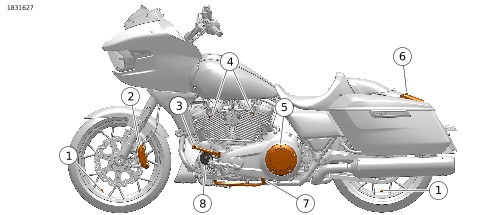

Abbildung 3. Bedienelemente und Servicekomponenten
