Vorderradgabel
Allgemeines
Ihr Fahrzeug ist mit einstellbaren Vorderradgabeln ausgestattet, die oben an jeder Gabel eingestellt werden können.
Siehe Abbildung 1.
Die Dämpfung wird werkseitig für den durchschnittlichen Solofahrer unter normalen Fahrbedingungen eingestellt. Der Fahrer kann Anpassungen vornehmen, um Last, individuelle Fahrstile und unterschiedliche Straßenverhältnisse zu kompensieren.
Die Bewertung und Änderung der Zug- und Druckstufendämpfung ist ein subjektiver Prozess mit vielen Variablen und sollte sorgfältig vorgenommen werden.
HINWEIS
Die Druck- und Zugstufendämpfungs-Einstellventile können beschädigt werden, wenn an den Grenzen des Einstellbereichs zu starke Kraft angewendet wird. (00237a)
HINWEIS
Die Einsteller dürfen nicht über die mechanischen Anschläge hinaus gezwungen werden.
Druck- und Zugstufendämpfung
Einstellung der Druckstufendämpfung
Siehe Abbildung 1. Die Schraube des Druckstufeneinstellers (2) befindet sich auf dem rechten Tauchrohr.
1. Die Schraube des Druckstufeneinstellers bis zum Anschlag im Uhrzeigersinn drehen. Das ist die maximale Druckstufendämpfungseinstellung.
2. Die Schraube des Druckstufeneinstellers um die empfohlene Anzahl von Umdrehungen gegen den Uhrzeigersinn drehen. Tabelle 2
Einstellung der Zugstufendämpfung
Siehe Abbildung 1. Die Schraube des Zugstufeneinstellers (3) befindet sich auf dem linken Tauchrohr.
1. Die Schraube des Zugstufeneinstellers bis zum Anschlag im Uhrzeigersinn drehen. Dies ist die maximale Zugstufendämpfungseinstellung.
2. Die Schraube des Zugstufeneinstellers (3) um die empfohlene Anzahl von Umdrehungen gegen den Uhrzeigersinn drehen. Tabelle 2
Federvorspannung
HINWEIS
Identische Vorspannungseinstellungen an der linken und rechten Gabel vornehmen.
Siehe Abbildung 1. Die Vorspannungseinsteller (1) befindet sich jeweils auf dem Tauchrohr.
1. Den Vorspannungseinsteller bis zum Anschlag gegen den Uhrzeigersinn drehen. Dies ist die minimale Vorspannungseinstellung.
2. Vordere Vorspannungseinstellung bestimmen. Siehe Tabelle 1.
3. Den Vorspannungseinsteller um die berechnete Anzahl von Drehungen im Uhrzeigersinn drehen.

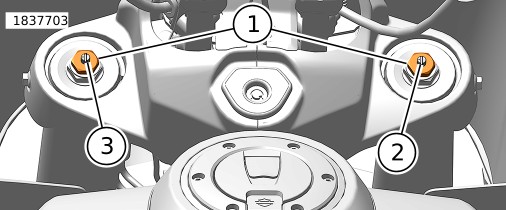

1Vorspannungseinsteller (2)
2Druckstufeneinsteller
3Zugstufeneinsteller
Abbildung 1. Einsteller für Vorderradfederung
Tabelle 1. Vordere Vorspannung, Federungseinstellungen
FAHRERGEWICHT
VORDERRADGABEL
kg/lb
Drehungen ab Minimum(1)
68 kg (150 lb)
2.0
73 kg (160 lb)
3.0
77 kg (170 lb)
3.5
82 kg (180 lb)
4.0
86 kg (190 lb)
4.5
91 kg (200 lb)
5.0
95 kg (210 lb)
6.0
100 kg (220 lb)
6.5
104 kg (230 lb)
7.0
109 kg (240 lb)
7.5
113 kg (250 lb)
8.0
118 kg (260 lb)
8.5
122 kg (270 lb)
9.5
127 kg (280 lb)
10.0
132 kg (290 lb)
10.5
(1) Anzahl der Drehungen im Uhrzeigersinn ab minimaler Vorspannungseinstellung.
Tabelle 2. Druck- und Zugstufe der Vorderradgabeln
FAHRT
EINSTELLUNG
VORDERRADGABEL(1)
Druckstufe (rechte Gabel)
Zugstufe (linke Gabel)
Komfort
2
2.5
Standard
1
1.5
Sport
0.5
0.5
(1) Der Dämpfungseinsteller kann eingestellt werden, indem der Einsteller im Uhrzeigersinn bis zur maximalen Einstellung gedreht und dann so oft gegen den Uhrzeigersinn gedreht wird, bis die gewünschte Einstellung erreicht ist.
