Avarinis keturių krypčių signalas
Žr. Pav 1. Šis avarinio signalo jungiklis (1) naudojamas, norint įstrigusį motociklą palikti veikiant keturių krypčių šviesos signalų režimui. Naudojant šviesos signalus motociklą galima palikti su išjungtu degimu, kol bus rasta pagalba. Žr. Lent 1.
- Kai IŠJUNGIMO / PALEIDIMO jungiklis yra paleidimo padėtyje, paspaudus avarinio sustojimo ženklą bus įjungti 4 šviesos signalai.
- Pakabukas turi būti netoliese, kai įjungiami arba išjungiami keturių krypčių signalai.
- Keturi šviesos signalai veiks transporto priemonei apsivertus, nepaisant IŠJUNGIMO / PALEIDIMO jungiklio padėties. Žr. Naudojimas → Užvedimas po nuvirtimo .
- Nustatykite IŠJUNGIMO / PALEIDIMO jungiklį į išjungimo padėtį. Keturių krypčių įspėjamieji signalai veikia dvi valandas arba tol, kol vairuotojas juos išjungia.
- Norėdami atšaukti pasukite IŠJUNGIMO / PALEIDIMO jungiklį į paleidimo padėtį. Paspauskite avarinio signalo trikampį, esantį virš paleidimo jungiklio.
PASTABA
OFF (išjungti)
PALEIDIMAS
Posūkio į dešinę signalas
Suaktyvinti:
Žr. Pav 1. Norėdami įjungti posūkio į dešinę signalą, paspauskite dešiniojo posūkio signalo jungiklį (4). Žr. Lent 1.
Atšaukti:
Rankinis valdymas: Norėdami išjungti posūkio į dešinę signalą, paspauskite dešiniojo posūkio signalo jungiklį.
Automatinis veikimas: Posūkio signalo lempos išsijungia automatiškai, kai užfiksuojamas visas posūkis (remiamasi transporto priemonės greičiu, greitėjimu ir posūkio užbaigimu).
Lempos taip pat išsijungia, jei posūkio signalas buvo suaktyvintas ilgesnį laikotarpį (20 blyksnių), kai motociklo greitis yra didesnis nei 11 km/h (7 myl./h). Jei motociklas sustabdytas arba juda lėčiau nei nurodytas greitis, posūkio signalai toliau blyksi.
PASTABA
Priekinės posūkio signalo lempos atlieka ir gabaritinių žibintų funkciją. Šios funkcijos gali nebūti kai kuriuose visose rinkose parduodamuose motocikluose.
Jungiklis CURSOR (žymeklis) / SELECT (pasirinkti)
Žr. Pav 1. Penkių krypčių jungiklis CURSOR (žymeklis) / SELECT (pasirinkti) (5) valdo radijo funkcijas tose transporto priemonėse, kur jos įrengtos. Žr. „BOOM! BOX“ SAVININKO ŽINYNĄ. Žr. Lent 1.
SELECT (pasirinkti): paspauskite jungiklį SELECT (pasirinkti), kad pasirinktumėte ar pakeistumėte funkciją radijo ekrane.
CURSOR (žymeklis): paspauskite jungiklį pageidaujama kryptimi, kad perkeltumėte žymeklį ar pasirinkimą radijo ekrane.
Spaudžiamasis pokalbio (PTT) / triukšmo slopinimo jungiklis (jei yra CB)
PASTABA
Žr.
Pav 1
ir
Naudojimas → Kairieji valdymo jungikliai
.
Jungiklio CRUISE (greičio kontrolė) / SET (nustatyti) / RESUME (įjungti pakartotinai) funkciją, jei norima, galima įjungti kalbėjimo paspaudus mygtuką / slopinimo (PTT) jungikliu (6). Kreipkitės į įgaliotą „Harley-Davidson®“ pardavėją, kad atliktų šią procedūrą.
Yra pilki jungiklio pakeitimo dangteliai, nurodantys perprogramuotas funkcijas. Kreipkitės į „Harley-Davidson®“ pardavėją.
Spaudžiamasis pokalbio (PTT) / triukšmo slopinimo (SQ+/SQ-) jungiklis naudojamas norint valdyti CB radiją arba vairuotojo / keleivio vidinio ryšio sistemą transporto priemonėse, kuriose ji įrengta. Žr. „BOOM! BOX“ SAVININKO ŽINYNĄ, jame rasite visas instrukcijas.
PTT (spaudžiamasis pokalbio mygtukas): kai įjungta CB arba vidinio ryšio sistema ir prijungtos ausinės, paspauskite ir laikykite PTT jungiklį, jei pageidaujate signalą perduoti per CB arba vidinio ryšio sistemą. Paleiskite PTT jungiklį, kad baigtumėte signalo perdavimą.
SQ+/SQ-: CB garsas lieka pritildytas, kol gaunamas CB signalas, stipresnis nei triukšmo slopinimo lygis. Paspauskite SQ-, kad sumažintumėte triukšmo slopinimo ribą (leisdami daugiau signalų ir triukšmo). Paspauskite SQ+, kad pakeltumėte triukšmo slopinimo ribą (leisdami tik stipresnius signalus). Žr. Lent 1.
Grįžties jungiklis
Užvedimas / atbulinė eiga
Užvedimas:
- Įjunkite uždegimo jungiklį į padėtį IGNITION (uždegimas).
- Pav 1. Perjunkite jungiklį OFF/RUN (išjungimas / paleidimas) į paleidimo padėtį (3). Nustatykite neutralią pavarą. Dega neutrali (žalia) indikatoriaus lemputė. Žr. Naudojimas → Variklio užvedimas .
- Norėdami paleisti starterį, paspauskite paleidimo jungiklį (7). Žr. Lent 1.
- Kai starteris paleistas, akimirksniu išjungiamas priekinis žibintas, kad būtų sumažinta akumuliatoriaus apkrova.
- Jei variklis neužsiveda, starteris paveikia 10 sekundžių ir sustoja. Atleiskite paleidimo jungiklį. Norėdami bandyti dar kartą, paspauskite paleidimo jungiklį. Kelis kartus nepavykus paleisti variklio, susisiekite su „Harley-Davidson“ pardavėju.
PASTABA
Atbulinė eiga:
Atbulinės eigos valdymo jungiklis įjungia elektrinį atgalinį variklį, kai variklis veikia, o pavara yra neutralioje padėtyje. Atbulinės eigos indikatorius dega, kai įjungta atbulinė pavara.
Išsamią informaciją apie veiksmus žr.
Naudojimas → Atbulinės eigos naudojimas
.
| 1 | Avariniai signalai |
| 2 | OFF (išjungti) |
| 3 | Paleidimas |
| 4 | Posūkio į dešinę signalas |
| 5 | Žymeklis / pasirinkti |
| 6 | Spaudžiamasis pokalbio / triukšmo slopinimo jungiklis |
| 7 | Atgal |
| 8 | Užvedimas / atbulinė eiga |

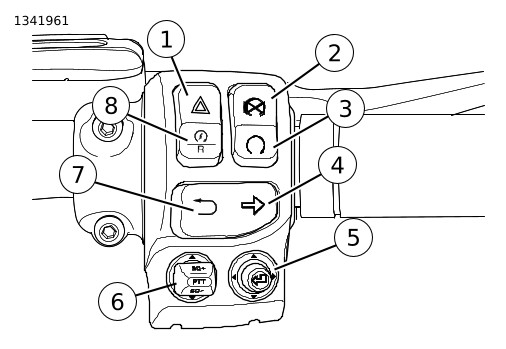

Pav 1. Dešinės rankenos perjungimo modulis
Lent 1. Dešinės rankenos valdymo jungikliai
SWITCH (jungiklis) | PAVADINIMAS | FUNKCIJA |
|---|---|---|
 | Pavojaus įspėjimas | Paspauskite, norėdami įjungti keturių krypčių šviesos signalus. |
 | OFF (išjungti) | Paspauskite, norėdami išjungti variklį arba neleisti jo užvesti. |
 | Paleidimas | Paspauskite, norėdami leisti užvesti variklį. |
 | Posūkis į dešinę | Paspauskite, norėdami įspėti apie posūkį į dešinę. |
 | Žymeklis / pasirinkti | Penkių krypčių jungiklis, valdo radijo funkcijas. |
 | „Push-To-Talk“ (PTT) (paspausti norint kalbėti)/ Triukšmo slopinimas | Valdomas CB radijas arba vairuotojo / keleivio vidinis ryšys. |
 | Atgal | Paspauskite, jei norite grįžti į ankstesnį ekraną radijuje. |
 | Užvedimas / atbulinė eiga | Paspauskite, kad užvestumėte variklį. Variklis veikia: paspauskite, norėdami įjungti atbulinę eigą. |
