HINWEIS
Ist ein Austausch erforderlich, nur die vorgeschriebene „Sealed-Beam“-Lampe oder Glühlampe von einem Harley-Davidson-Händler verwenden. Ein unpassender „Sealed-Beam“-Scheinwerfer oder eine Glühlampe mit falscher Wattleistung kann zu Problemen mit dem Ladesystem führen. (00209a)
HINWEIS
Die LED-Scheinwerfer enthalten keine Ersatzglühlampen. Bei einem Defekt muss die gesamte Baugruppe ausgetauscht werden.
Ausbau
- Siehe Abbildung 1. Die Schraube (3) und die Unterseite des verchromten Zierrings (4) entfernen.
- Den Ring ein paar Grad gegen den Uhrzeigersinn drehen. Den Ring zum Entfernen gerade nach vorn ziehen.
- Die Schrauben (2) entfernen, mit denen der Sicherungsring (5) befestigt ist.
- Den Sicherungsring und LED-Scheinwerfer (6) entfernen.
- Steckverbinder des LED-Scheinwerfers (1) abziehen.
Einbau
| 1. | Siehe Abbildung 1. Steckverbinder des LED-Scheinwerfers (1) installieren. | |
| 2. | LED-Scheinwerfer (6) mit Sicherungsring (5) und Schrauben (2) befestigen. Auf folgendes Drehmoment anziehen: 2,5–3,6 N·m (22–32 in-lbs). | |
| 3. | Den verchromten Zierring (4) einbauen: a. Sicherstellen, dass die Gummidichtung und die Sicherungsfedern am Zierring in Position sind. Auf die Dichtung Glasreiniger auftragen, um den Einbau zu erleichtern. b. Den um ein paar Grad gegen den Uhrzeigersinn gedrehten Zierring gerade auf den Scheinwerfer drücken. c. Den Ring im Uhrzeigersinn drehen, bis das Loch an der Zierringschraube an der Gewindebohrung im Befestigungsring ausgerichtet ist. Die Schraube (3) anbringen. Auf folgendes Drehmoment anziehen: 1–2 N·m (9–18 in-lbs). |
| 1 | Steckverbinder |
| 2 | Schraube (3) |
| 3 | Schraube |
| 4 | Zierring |
| 5 | Sicherungsring |
| 6 | LED-Scheinwerfer |

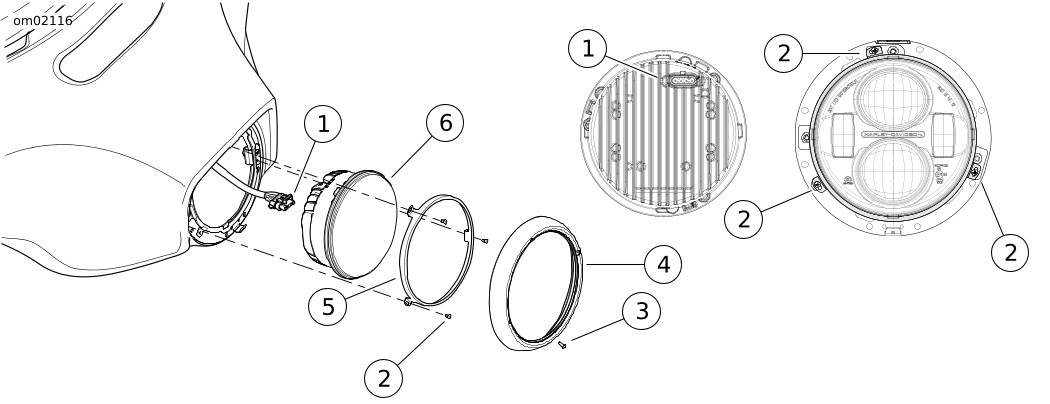

Abbildung 1. LED-Scheinwerfer
