الفصل والإزالة
| 1. | فك المقعد. راجع الصيانة والتزييت → المقعد والمقعد الإضافي. | |
| 2. | إذا كانت الدراجة النارية مزودة بصفارة إنذار نظام الأمان، فأدر مفتاح OFF/RUN إلى الوضع RUN مع وجود مفتاح أمان لاسلكي لتعطيل نظام الأمان. | |
 تحذيرافصل كبل البطارية السالب (-) أولاً. إذا لامس الكبل الموجب (+) الأرض والكبل السالب (-) متصل، فقد يؤدي الشرر الناتج إلى انفجار البطارية، الأمر الذي قد يؤدي إلى حدوث الوفاة أو التعرض لإصابات خطيرة. (00049a) | ||
| 3. | راجع الشكل 1. قم بإرخاء المسمار وفك الكبل السالب للبطارية (الأسود) (2) من الطرف السالب للبطارية. | |
| 4. | قم بإرخاء المسمار وفك الكبل الموجب للبطارية (الأحمر) (1) من الطرف الموجب للبطارية. | |
| 5. | ارفع البطارية من صندوق البطارية داخل تجويف خزان الزيت. |
التركيب والتوصيل
تحذيرقم بتوصيل الطرف الموجب (+) من البطارية أولاً. إذا لامس الكبل الموجب (+) الأرض والكبل السالب (-) متصل، فقد يؤدي الشرر الناتج إلى انفجار البطارية، الأمر الذي قد يؤدي إلى حدوث الوفاة أو التعرض لإصابات خطيرة. (00068a)
تحذيرلا تسمح بملامسة كبل البطارية الموجب (+) للأرض والكبل السالب (-) موصل. قد يؤدي الشرر الناتج إلى انفجار البطارية، الأمر الذي قد يؤدي إلى حدوث الوفاة أو التعرض لإصابات خطيرة. (00069a)
ملاحظة
لا تفرط في إحكام ربط المسامير الموجودة في أطراف البطارية. استخدم قيم عزم الربط الموصى بها. قد يؤدي الإفراط في إحكام ربط مسامير أطراف البطارية إلى تلف أطراف البطارية. (00216a)
| 1. | راجع الشكل 1. ضع البطارية المشحونة بالكامل داخل صندوق البطارية الواقع داخل تجويف خزان الزيت، بحيث يكون جانب الطرف إلى الأمام. | |
| 2. | قم بتركيب الكبل الموجب للبطارية (الأحمر) (2) بالطرف الموجب للبطارية. | |
| 3. | أحكم ربط أداة الربط بقوة عزم 79 N·m (60–70 in-lbs). | |
| 4. | قم بتركيب الكبل السالب للبطارية (الأسود) (1) بالطرف السالب للبطارية. | |
| 5. | أحكم ربط أداة الربط بقوة عزم 79 N·m (60–70 in-lbs). | |
ملاحظة حافظ على البطارية نظيفة وضع طبقة رقيقة من الفازلين على الطرفين لمنعهما من الصدأ. عدم القيام بذلك قد يؤدي إلى تلف أطراف البطارية. (00217a) | ||
| 6. | ضع طبقة رقيقة من الفازلين أو من مادة مقاومة للصدأ على طرفي البطارية. | |
| تحذير بعد تركيب المقعد، اسحبه إلى أعلى للتحقق من تثبيته في موضعه. قد يتحرك المقعد المنحل أثناء القيادة ويتسبب في فقد السيطرة، الأمر الذي قد يؤدي إلى حدوث الوفاة أو التعرض لإصابات خطيرة. (00070b) | ||
| 7. | قم بتركيب المقعد. راجع الصيانة والتزييت → المقعد والمقعد الإضافي. |

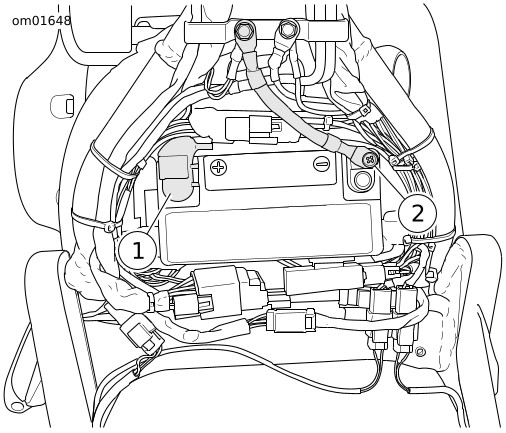

| 1 | كبل البطارية الموجب |
| 2 | كبل البطارية السالب |
الشكل 1. البطارية
