أدوات خاصة
الوصفرقم القطعةالكمية
BELT TENSION GAUGE (مقياس شد السير)
HD-35381-A
1

ملاحظة
استخدم دائمًا BELT TENSION GAUGE (مقياس شد السير) (رقم القطعة:HD-35381-A) لقياس انحراف السير. قد يتسبب عدم الالتزام باستخدام مقياس الشد في انخفاض شد السيور. يمكن أن تتعطل السيور المرتخية بسبب "التراكب" (ركوب السير فوق أحد الأسنان) وهو ما يتسبب في تجعد الحبل القابل للشد وتمزقه.
التحقق من الانحراف:
تحذير
لمنع التشغيل العرضي للدراجة النارية، الذي قد يؤدي إلى حدوث وفاة أو التعرض لإصابة خطيرة، أزل المنصهر الرئيسي قبل المتابعة. (00251b)
  1. تعطيل نظام الأمان. أزل المنصهر الرئيسي. راجع الصيانة والتزييت → المِصهرات.
  2. راجع الشكل 1. قِس انحراف السير باستخدام BELT TENSION GAUGE (مقياس شد السير) (رقم القطعة:HD-35381-A):
    1. حرك الحلقة التي على شكل O (‮4) إلى العلامة (3) 0 kg (0 lb).
    2. قم بتركيب حامل السير في مواجهة الجزء السفلي من سير نقل الحركة في المنتصف بين بكرتي نقل الحركة (1).
    3. اضغط على المقبض لأعلى حتى تنزلق الحلقة التي على شكل O لأسفل إلى العلامة (5) 4,5 kg (10 lb) وأبقها ثابتة.
  3. قم بقياس انحراف السير (2) مع الحفاظ على المقياس ثابتًا.
  4. إذا لم يكن القياس مطابقًا للمواصفات، فتفضل بزيارة وكيل Harley-Davidson لإجراء الصيانة. ارجع إلى الجدول 1.
  5. قم بتركيب المنصهر الرئيسي.
1قوة مقدارها 4.5 كجم (10 أرطال)
26.4-7.9 ملم (1/4-5/16 بوصة)
3العلامة 0 كجم (0 رطل)
4حلقة على شكل O
5العلامة 4.5 كجم (10 أرطال)

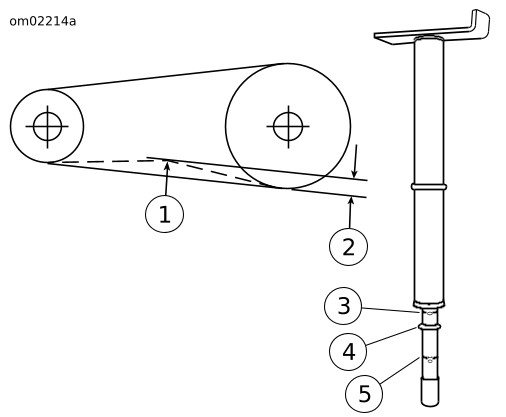

الشكل 1. انحراف السير
الجدول 1. انحراف سير نقل الحركة: FXSE
الموديل
الانحراف
بوصة
ملم
FXSE
1/4-5/16
6.4-7.9
