أدوات خاصة
الوصفرقم القطعةالكمية
DOT 4 BRAKE FLUID MOISTURE TESTER (أداة اختبار رطوبة سائل المكابح DOT 4)
HD-48497-A
1

افحص مستوى سائل المكبح وافحص وسادات المكبح وأقراص الكبح بحثًا عن بلي في مواعيد مضبوطة. ارجع إلى جدولة الصيانة → سجلات الخدمة.
في كل مرة للخدمة، تحقق من محتوى رطوبة السائل باستخدام DOT 4 BRAKE FLUID MOISTURE TESTER (أداة اختبار رطوبة سائل المكابح DOT 4) (رقم القطعة:HD-48497-A). اتبع الإرشادات المرفقة مع الأداة.
املأ نظام القابض واستبدل سائل DOT 4 كل عامين أو أقرب في حالة إظهار اختبار سائل المكابح لمحتوى الرطوبة بنسبة 3% أو أعلى.
سائل المكبح
تحذير
نظِّف غطاء ماليء الخزان قبل فكه. استخدم سائل المكبح DOT 4 brake fluid فقط من حاوية مغلقة. قد يؤثر السائل الملوث بصورة كبيرة على الكبح أو فصل تعشيق للقابض، الأمر الذي قد يؤدي إلى الوفاة أو حدوث إصابات خطيرة. (00504d)
تحذير
قد تتسبب ملامسة سائل المكابح DOT 4 في حدوث أضرار صحية خطيرة. قد يؤدي عدم استخدام واقٍ ملائم لحماية الجلد والعينين إلى الوفاة أو التعرض لإصابات خطيرة.
  • عند استنشاق مادة ملوثة: حافظ على هدوئك، والتمس هواء منعشًا، وابحث عن العناية الطبية.
  • عند حدوث تلوث بالجلد: قم بإزالة الملابس الملوثة. اغسل الجلد برفق فورًا بكمية وفيرة من المياه لمدة تتراوح من 15-20 دقيقة. عند حدوث تهيج، ابحث عن العناية الطبية.
  • إذا أصيبت العينين: اغسل العين المصابة لمدة لا تقل عن 15 دقيقة تحت الماء الجاري مع إبقاء الجفون مفتوحة. عند حدوث تهيج، ابحث عن العناية الطبية.
  • عند ابتلاع مادة ملوثة: اغسل الفم ثم اشرب كثيرًا من الماء. لا تحث نفسك على القيء. التواصل مع قسم مكافحة السموم. الرعاية الطبية الفورية مطلوبة.
  • انظر صحيفة بيانات السلامة (SDS) لمزيد من التفاصيل المتاحة على sds.harley-davidson.com
(00240e)
ملاحظة
يؤدي استخدام سائل الفرامل DOT 4 إلى تلف الأسطح المطلية أو أي أسطح للوحة الهيكل عند ملامسته. توخَّ الحذر دائمًا وقم بحماية الأسطح من السائل المسكوب في أي وقت يتم فيه العمل في المكابح. عدم الامتثال قد يؤدي إلى الإضرار بجمال المركبة. (00239c)
ملاحظة
لا تسمح بدخول التراب أو المخلفات إلى داخل خزان الأسطوانة الرئيسية. قد يؤدي وجود التراب أو المخلفات في الخزان إلى العمل بطريقة غير صحيحة وتلف المعدة. (00205c)
ملاحظة
  • إذا كان نظام المكبح لا يسرب، فلن تكون هناك حاجة إلى إضافة السائل. إذا كان مستوى السائل منخفضًا، فمن المحتمل أن تكون الوسادات بالية. باستبدال الوسادات، سيعود مستوى السائل إلى مستواه الطبيعي.
  • لا تستخدم إلا سائل المكابح DOT 4 واستبدل سائل المكابح كل عامين أو أقرب إذا كان محتوى الرطوبة بنسبة 3% أو أكبر. تفضل بزيارة وكيل Harley-Davidson.
  1. ضع الدراجة في وضع مستقيم على سطح مستوٍ.
    1. المكبح الأمامي: ارفع الأسطوانة الرئيسية عن طريق تدوير المقود و/أو إيقاف الدراجة النارية في وضع مستقيم (عدم إسنادها على الحامل الجانبي).
    2. المكبح الخلفي: ضع الدراجة النارية بحيث يكون خزان الأسطوانة الرئيسية مستويًا.
  2. راجع الشكل 1. افحص بالنظر زجاجة رؤية الخزان.
    1. أمامي: تحقق من أن السائل مرئي في زجاج الرؤية. إذا كان مستوى السائل أدنى من علامة الحد الأدنى (2) أو إذا كان غير ظاهر، فقم بزيارة موزع Harley-Davidson.
    2. خلفي: تحقق من وجود السائل. إذا كان السائل موجودًا، فإن زجاج الرؤية (3) سيظهر بلون أسود. إذا كان زجاج الرؤية صافيًا، فقم بزيارة موزع Harley-Davidson.
  3. تحقق من أن هناك إحساسًا بالمقاومة عند الضغط على ذراع المكبح اليدوي الأمامي ودواسة المكبح الخلفي. إن لم يكن هناك إحساس بمقاومة فإنه يجب استنزاف نظام المكبح. تفضل بزيارة وكيل Harley-Davidson.
1زجاجة الخزان الأمامي الشفافة
2علامة الحد الأدنى
3زجاجة الخزان الخلفي الشفافة

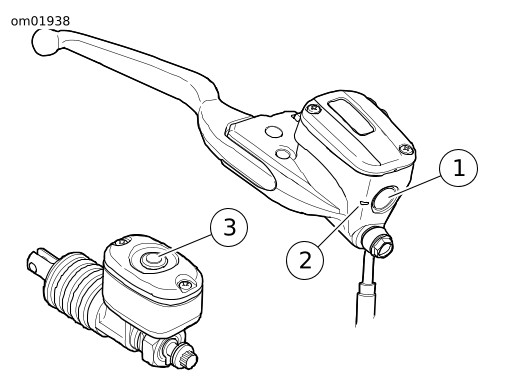

الشكل 1. خزانات سائل المكابح
وسادات المكبح
تحذير
افحص وسادات المكبح بحثًا عن بلي في مواعيد صيانة الخدمة. إذا قمت بالقيادة في ظروف شديدة (تلال منحدرة أو زحام مروري، إلخ)، فقم بالفحص بصورة أكثر تكرارًا. دواسات المكبح البالية بشدة قد تؤدي إلى تلف المكبح، الأمر الذي قد يؤدي إلى حدوث الوفاة أو التعرض لإصابات خطيرة. (00052a)
تحذير
استبدل دائمًا وسادات المكبح بمجموعات كاملة من أجل التشغيل الصحيح والآمن للمكبح. قد يؤدي التشغيل غير الصحيح للمكبح إلى حدوث الوفاة أو التعرض لإصابات خطيرة. (00111a)
تحذير
تمثل المكابح مكونًا مهمًا للسلامة. اتصل بوكيل Harley-Davidson من أجل إصلاح المكابح أو استبدالها. قد تؤثر المكابح التي لم يتم صيانتها بطريقة صحيحة على أداء المكبح، الأمر الذي قد يؤدي إلى حدوث الوفاة أو التعرض لإصابات خطيرة. (00054a)
تحذير
نفذ إجراء صيانة المكبح الروتيني المجدول. عدم القيام بالصيانة في المواعيد الموصى بها قد يؤثر بصورة كبيرة على أداء المكبح، الأمر الذي قد يؤدي إلى حدوث الوفاة أو التعرض لإصابات خطيرة. (00055a)
تحذير
احرص على محاذاة القطر الخارجي للمكبح والعجلة. القيادة وقدمة المكبح أو العجلة غير متحاذية قد تتسبب في تقييد قرص المكبح وتؤدي إلى فقد السيطرة على المركبة، الأمر الذي قد يؤدي إلى حدوث الوفاة أو التعرض لإصابات خطيرة. (00050a)
وقد تم اختيار مادة احتكاك وسادة المكبح الخاصة من Harley-Davidson لتقديم أفضل أداء ممكن في الظروف الجافة والمبتلة ودرجات حرارة التشغيل المرتفعة. وتفوق هذه المادة جميع المتطلبات التنظيمية السارية في الوقت الحالي. بالرغم من ذلك، فربما تسمع أثناء بعض ظروف الكبح بعض الضوضاء الناجمة عن المكابح. وهذه الضوضاء أمر طبيعي لمادة الاحتكاك هذه.
الجدول 1. الحد الأدنى لسمك مادة احتكاك وسادة المكبح
بوصة
ملم
0.040
1.020
  1. راجع الشكل 2. تحقق من قرص المكبح أثناء دورانه. يجب أن يدور القرص بطريقة صحيحة في إطار المكبح.
    2. ملاحظة
    من الأمام، تتعذر رؤية الحزوز الموجودة على وسادات المكبح عندما تقترب الوسادات من نهاية العمر الافتراضي.
  2. قم بقياس سمك مادة احتكاك وسادة المكبح. لا تتآكل الوسائد بالتساوي دائمًا. افحص جميع الوسائد.
  3. استبدل وسادات المكبح قبل وصول مادة الاحتكاك إلى أدنى سُمك. استبدل دائمًا زوج وسادات المكبح معًا. تفضل بزيارة وكيل Harley-Davidson. ارجع إلى الجدول 1.
1المكبح الأمامي
2المكبح الخلفي

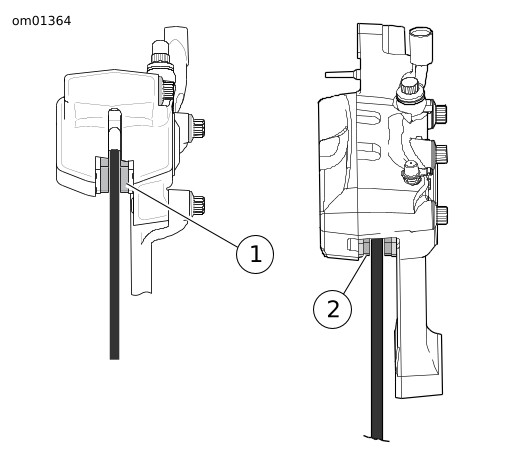

الشكل 2. مادة احتكاك المكبح
