Die Instrumentendarstellung, Funktions- und Hintergrundbeleuchtungsfarben können für jeden Fahrer individuell konfiguriert werden. Siehe Bedienungselemente und Kontrollleuchten → Einstellen der Instrumente.
Tachometer
WARNUNGDie Geschwindigkeiten den Straßenbedingungen anpassen und niemals die vorgeschriebene Höchstgeschwindigkeit überschreiten. Bei überhöhten Geschwindigkeiten kann es zum Verlust der Kontrolle über das Fahrzeug kommen, was zu schweren oder tödlichen Verletzungen führen kann. (00008a)
Siehe Abbildung 1. Der digitale Tachometer (3) misst die Fahrzeuggeschwindigkeit. Siehe Bedienungselemente und Kontrollleuchten → Einstellen der Tachometereinheiten, um die Fahrgeschwindigkeit in Kilometer pro Stunde (km/h) und Meilen pro Stunde (mph) einzustellen.
Analoger Drehzahlmesser
Siehe Abbildung 1. Der analoge Drehzahlmesser (1) zeigt die Motordrehzahl in Umdrehungen pro Minute an (U/min x 1000).
Kraftstoffstandanzeige
Siehe Abbildung 1. Die Kraftstoffstandanzeige (5) zeigt vier Balken an, wenn der Kraftstofftank voll ist. Jeder Balken repräsentiert etwa ein Viertel der gesamten Kraftstofffüllmenge.
Ganganzeige
Siehe Abbildung 1. Die digitale Ganganzeige (2) zeigt den aktuell eingelegten Gang (1–6) an. Die Ganganzeige bleibt leer, wenn das Getriebe im Leerlauf ist, der Kupplungshebel angezogen ist oder wenn sich das Motorrad nicht bewegt.
Kilometerzähler
Siehe Abbildung 1. Das Kilometeranzeigefenster (4) kann zur Anzeige verschiedener Funktionen umgeschaltet werden. Durch Drücken des Schalters TRIP kann zwischen den verschiedenen Kilometerzählerfunktionen gewechselt werden. Siehe Bedienungselemente und Kontrollleuchten → Kilometerzähler.
| 1 | Analoger Drehzahlmesser |
| 2 | Ganganzeige |
| 3 | Digitales Tachometer |
| 4 | Kilometeranzeigefenster |
| 5 | Kraftstoffstandanzeige |

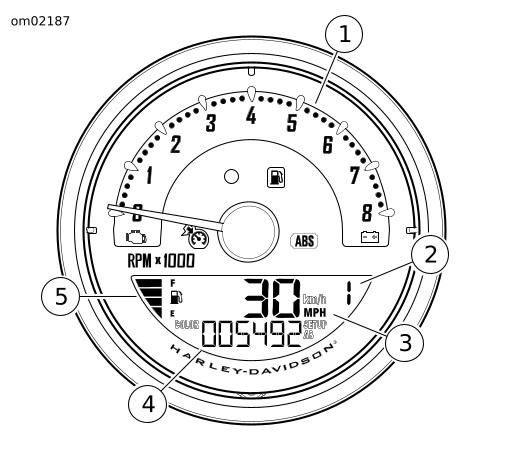

Abbildung 1. Instrumente
