Специальные инструменты
| Описание | НОМЕР ЗАПАСНОЙ ЧАСТИ | Кол-во |
|---|---|---|
| КЛЮЧ ДЛЯ МАСЛЯНОГО ФИЛЬТРА | HD-44067 | 1 |
Слив масла из масляного резервуара
| 1. | Cм. Техническое обслуживание и смазка → Проверка уровня масла → Крышка заливной горловины моторного масла. Выверните и снимите крышку масляной горловины/масляный щуп. ПРИМЕЧАНИЕ Утилизацию отработанного масла следует выполнять в соответствии с местными правилами. | |
| 2. | Cм. Рисунок 1. Выкрутите сливную пробку моторного масла с уплотнительным кольцом. Слейте моторное масло. | |
| 3. | Проверьте отсутствие разрывов или повреждений уплотнительного кольца. При необходимости замените. Очистите магнитную пробку сливного отверстия. | |
| 4. | Установите уплотнительное кольцо и пробку для слива масла. Затяните пробку с моментом 19 N·m (14–21 ft-lbs). |

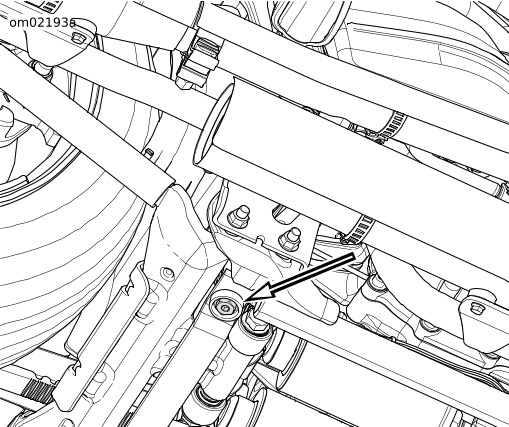

Рисунок 1. Сливная пробка моторного масла
Снятие масляного фильтра
ПРЕДУПРЕЖДЕНИЕПри замене не допускайте попадания масел или рабочих жидкостей на шины, колеса или тормоза. Это может отрицательно повлиять на их работу и сцепление с дорожным покрытием, вызвать потерю управления и повлечь за собой тяжелые травмы или гибель людей. (00047d)
УВЕДОМЛЕНИЕ
Не меняйте в случайном порядке марки используемых масел, поскольку смешение некоторых типов масел может привести к химической реакции. Использование низкокачественных масел может повредить двигатель. (00184a)
ПРИМЕЧАНИЕ
В целях облегчения доступа к масляному фильтру нижний обтекатель можно снять. Cм. Уход и чистка → Нижний обтекатель.
Масляный фильтр установлен на соответствующей опоре перед двигателем.
УВЕДОМЛЕНИЕ
Для снятия фильтра используйте специальный ключ Harley-Davidson. Данный инструмент поможет избежать повреждения датчика положения коленчатого вала и/или его провода. (00192b)
- Cм. Рисунок 2. Выверните масляный фильтр при помощи КЛЮЧ ДЛЯ МАСЛЯНОГО ФИЛЬТРА (НОМЕР ЗАПАСНОЙ ЧАСТИ:HD-44067).
- Удалите остатки старой прокладки с монтажного фланца масляного фильтра. Поверхность должна быть гладкой и очищенной от всех загрязнений и следов старой прокладки.
Установка масляного фильтра
Для двигателей Twin Cam 110B требуются масляные фильтры премиум-класса (№ детали 63798-99A — хромированный или № детали 63731-99A — черный).
- Cм. Рисунок 3. Нанесите тонкий слой масла на установочные поверхности прокладки на монтажной пластине (1) и прокладку (2) масляного фильтра.
- Накручивайте фильтр на переходник (3) до тех пор, пока прокладка не коснется поверхности пластины. Доверните на 3/4—1 полного оборота.
Заправка масляного резервуара
ПРИМЕЧАНИЕ
При выборе марки масла необходимо учитывать наиболее низкую ожидаемую температуру в период эксплуатации до следующей смены масла. См. Техническое обслуживание и смазка → Смазка двигателя: Синтетическое масло → Рекомендуемые моторные масла.
| 1. | Залейте в масляный резервуар не более 1,89 L (2 qt) масла. | |
УВЕДОМЛЕНИЕ Не допускайте чрезмерной доливки. Это может привести к попаданию масла в воздушный фильтр и к повреждению и/или поломкам оборудования. (00190b) | ||
| 2. | Запустите двигатель и тщательно проверьте отсутствие утечек масла вокруг сливной пробки и масляного фильтра. | |
| 3. | Cм. Техническое обслуживание и смазка → Проверка уровня масла → Уровень моторного масла. Прогрейте двигатель до рабочей температуры. Долейте масло, чтобы довести его уровень до отметки FULL HOT (ЗАПОЛНЕН ПРИ РАБ. ТЕМП.) (1) на масляном щупе. |
Рисунок 2. Ключ для масляного фильтра (№ детали HD-44067)
| 1 | Посадочная поверхность |
| 2 | Прокладка фильтра |
| 3 | Переходник |

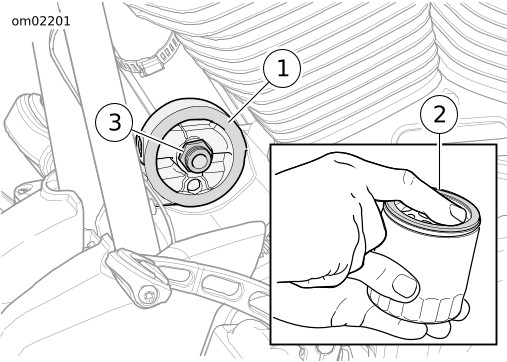

Рисунок 3. Нанесение слоя масла
