Специальные инструменты
ОписаниеНОМЕР ЗАПАСНОЙ ЧАСТИКол-во
РОЖКОВЫЙ КЛЮЧ ДЛЯ РЕГУЛИРОВКИ АМОРТИЗАТОРА
94448-82B
1

Определение необходимого числа оборотов
Модели Softail оснащаются регулируемыми задними амортизаторами. Отрегулируйте предварительное натяжение пружины задней подвески в соответствии с общей нагрузкой на мотоцикл или в соответствии с вашими индивидуальными предпочтениями в отношении плавности хода.
  1. Определите число оборотов предварительного натяжения в зависимости от веса водителя. См. Таблица 1.
  2. Вычислите число оборотов под вес пассажира и перевозимого груза.
  3. Сложите число оборотов, исходя из веса водителя, и число оборотов с учетом общего веса пассажира и (или) перевозимого груза.
Регулировка
ПРИМЕЧАНИЕ
  • При регулировке амортизаторов мотоцикл должен стоять на подножке для парковки.
  • Оба амортизатора должны быть отрегулированы на одинаковое число оборотов.
  1. Cм. Рисунок 1. Удерживая вал (4) амортизатора за его лыски гаечным ключом, ослабьте контргайку (1) при помощи РОЖКОВЫЙ КЛЮЧ ДЛЯ РЕГУЛИРОВКИ АМОРТИЗАТОРА (НОМЕР ЗАПАСНОЙ ЧАСТИ:94448-82B) (3).
  2. Установив выступы рожкового ключа в отверстия (2) корпуса пружины, поверните гильзу по часовой стрелке до упора. Это положение минимального предварительного натяга.
  3. Пометьте положение гильзы для отсчета.
  4. Поверните гильзу против часовой стрелки на число оборотов, соответствующее общей нагрузке.
  5. Затяните контргайку.
Таблица 1. Рекомендованный уровень предварительного натяжения амортизатора
ВЕС ВОДИТЕЛЯ*
ЧИСЛО ОБОРОТОВ ОТ МИНИМУМА
Менее 84 kg (185 lb)
0
84–107 kg (185–235 lb)
1
107–129 kg (235–285 lb)
2
129–154 kg (285–340 lb)
3
от 154 kg (340 lb) до максимально допустимого веса **
4
* Пассажир/груз: на каждые 16 кг (35 фунтов) веса добавляйте по одному обороту предварительного натяжения.
** См. Технические характеристики → Технические характеристики → Масса.

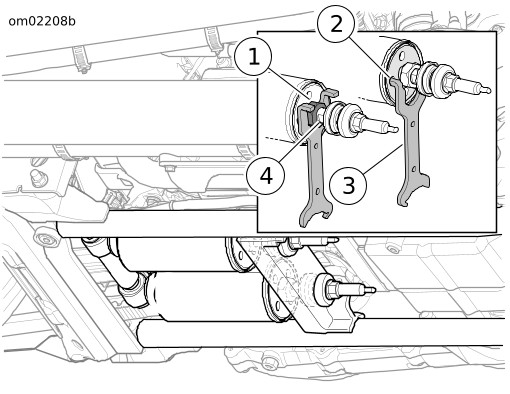

1Контргайка
2Отверстия под ключ
3Ключ
4Лыски на валу
Рисунок 1. Регулировка амортизатора
