Специальные инструменты
| Описание | НОМЕР ЗАПАСНОЙ ЧАСТИ | Кол-во |
|---|---|---|
| ИЗМЕРИТЕЛЬ НАТЯЖЕНИЯ РЕМНЯ | HD-35381-A | 1 |
ПРИМЕЧАНИЕ
Всегда используйте ИЗМЕРИТЕЛЬ НАТЯЖЕНИЯ РЕМНЯ (НОМЕР ЗАПАСНОЙ ЧАСТИ:HD-35381-A) для определения уровня провисания ремня. Если не использовать измеритель натяжения при проверке, то натяжение ремня может оказаться недостаточным. Ослабление ремня может привести к его «волочению» (перескакиванию через зубья), вызывая повреждение корда и разрыв.
Выполняйте проверку прогиба:
- при осмотре перед поездкой;
- при каждом плановом периодическом техобслуживании;
- при переключенной в нейтральное положение коробке передач;
- при температуре мотоцикла равной температуре окружающего воздуха;
- поставив мотоцикл вертикально или на подножку для парковки так, чтобы заднее колесо стояло на земле;
- при отсутствии нагрузки на мотоцикл — без водителя, пассажира или груза.
ПРЕДУПРЕЖДЕНИЕВыньте главный предохранитель перед тем, как продолжить процедуру, чтобы избежать случайного запуска двигателя транспортного средства, что может привести к серьезным травмам или гибели людей. (00251b)
- Отключите охранный режим противоугонной системы. Извлеките главный предохранитель. Cм. Техническое обслуживание и смазка → Предохранители.
- Cм. Рисунок 1. Для измерения уровня провисания используйте ИЗМЕРИТЕЛЬ НАТЯЖЕНИЯ РЕМНЯ (НОМЕР ЗАПАСНОЙ ЧАСТИ:HD-35381-A):
- сдвиньте уплотнительное кольцо (4) 0 kg (0 lb) до отметки (3).
- Установите специальное гнездо измерителя на нижнюю поверхность ремня, на равном удалении от приводных шкивов (1).
- Выдавливайте ручку измерителя вверх до тех пор, пока уплотнительное кольцо не сдвинется к отметке 4,5 kg (10 lb) (5), после чего удерживайте инструмент неподвижно.
- Измерьте прогиб ремня (2), удерживая измеритель неподвижно.
- Если результаты измерения не соответствуют техническим требованиям, обратитесь к дилеру Harley-Davidson для устранения неисправностей. См. Таблица 1.
- Вставьте главный предохранитель.
| 1 | Усилие в 4,5 кг (10 фунтов) |
| 2 | 6,4—7,9 мм (1/4—5/16 дюйма) |
| 3 | Отметка 0 кг (0 фунтов) |
| 4 | Уплотнительное кольцо |
| 5 | Отметка 4,5 кг (10 фунтов) |

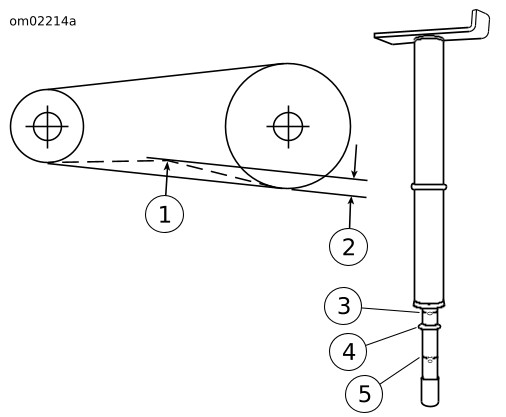

Рисунок 1. Прогиб ремня
Таблица 1. Прогиб приводного ремня: FXSE
МОДЕЛЬ | ПРОГИБ | |
|---|---|---|
дюймы | мм | |
FXSE | 1/4—5/16 | 6,4—7,9 |
