Transmisijas smērvielas līmenis ir jāpārbauda reizi mēnesī.
Jūsu motocikls ir uzpildīts ar Screamin' Eagle SYN3 Synthetic Motorcycle Lubricant smērvielu. Transmisijas eļļošanai nav ieteicams sajaukt SYN3 ar citiem smērvielu produktiem.
Atbilstošos intervālos ir jānolej transmisijas smērviela un jāuzpilda jauna smērviela. Skatiet šeit: Skatiet Uzturēšanas plānošana → Apkopes ieraksts..
PIEZĪME
Pārbaudot transmisijas smērvielas līmeni, motociklam jābalstās uz atbalsta kājiņas. Ļaujiet neilgu laiku izlīdzināties smērvielas līmenim transmisijas nodalījumos.
Pārbaudiet smērvielas līmeni
| 1. | Novietojiet motociklu uz horizontālas virsmas, atbalstot uz kājiņas. | |
| 2. | Skatiet šeit: Attēls 1. Izskrūvējiet vītņoto uzpildes korķi/mērlatiņu, griežot korķi pret pulksteņa rādītāja virzienu. | |
| 3. | Skatiet šeit: Attēls 2. Noslaukiet uzpildes tvertnes korķi/mērlatiņu un novietojiet to atpakaļ atverē. Neaizskrūvējiet vāciņu. (Mērlatiņai tikai jāatbalstās uz vītnēm.) | |
| 4. | Izņemiet noslēgu/izņemiet mērlatiņu. Pārbaudiet līmeni. Eļļas līmenim jābūt starp atzīmēm ADD (Pievienot) un FULL (Pilns) uz mērlatiņas. | |
 BRĪDINĀJUMSPārliecinieties, ka šķidruma maiņas laikā uz riepām, riteņiem vai bremzēm nenonāk smērvielas vai šķidrumi. Tas var negatīvi ietekmēt saķeri un izraisīt motocikla kontroles zaudēšanu, tādējādi izraisot nāvi vai smagas traumas. (00047d) PAZIŅOJUMS Nolejot vai pievienojot smērvielu, neļaujiet dubļiem, netīrumiem vai citam piesārņojumam iekļūt dzinējā. (00198a) | ||
| 5. | Ja eļļas līmenis ir zem ADD atzīmes, pielejiet eļļu. Neuzpildiet eļļu par daudz (pielejot eļļu virs atzīmes FULL (Pilns)), jo tas var izraisīt noplūdes. Aptuvens transmisijas šķidruma tilpums. Apjoms: 0,83–0,95 L (28–32 fl oz) PIEZĪME
| |
| 6. | Pārbaudiet, vai gredzenblīve nav nodilusi vai bojāta. Ja nepieciešams, nomainiet to. Noslaukiet no spraudņa jebkādus svešķermeņus. | |
| 7. | Uzstādiet uzpildīšanas noslēgu/ievietojiet mērlatiņu. Pievelciet. Griezes moments: 2,8–8,5 N·m (25–75 in-lbs) Transmisijas uzpildīšanas noslēgs/mērlatiņa |

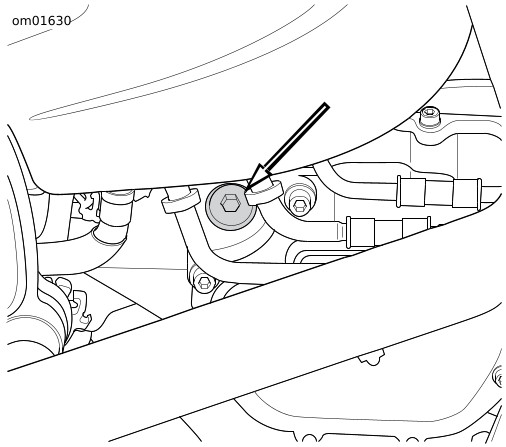

Attēls 1 Transmisijas uzpildīšanas noslēga/mērlatiņas atrašanās vieta
| 1 | FULL |
| 2 | ADD |

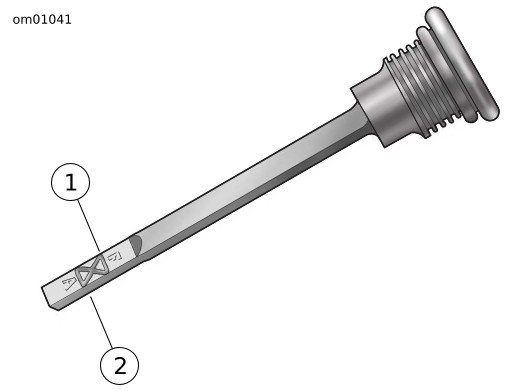

Attēls 2 Transmisijas uzpildes korķa/mērlatiņas eļļas līmenis
Transmisijas šķidruma maiņa
| 1. | Skatiet šeit: Attēls 1. Izskrūvējiet transmisijas uzpildīšanas korķi/mērlatiņu. | |
| 2. | Skatiet šeit: Attēls 3. Izskrūvējiet transmisijas noliešanas korķi un nolejiet eļļu piemērotā traukā. PIEZĪME Utilizējiet smērvielu saskaņā ar vietējiem noteikumiem. | |
PAZIŅOJUMS Nolejot vai pievienojot smērvielu, neļaujiet dubļiem, netīrumiem vai citam piesārņojumam iekļūt dzinējā. (00198a) BRĪDINĀJUMSPārliecinieties, ka šķidruma maiņas laikā uz riepām, riteņiem vai bremzēm nenonāk smērvielas vai šķidrumi. Tas var negatīvi ietekmēt saķeri un izraisīt motocikla kontroles zaudēšanu, tādējādi izraisot nāvi vai smagas traumas. (00047d) | ||
| 3. | Nomainiet drenāžas spraudņa blīvgredzenu, ja tas ir bojāts. Noslaukiet no spraudņa jebkādus svešķermeņus. | |
| 4. | Uzstādiet drenāžas spraudni. Pievelciet. Griezes moments: 19–28,5 N·m (14–21 ft-lbs) Transmisijas drenāžas spraudnis | |
| 5. | Veiciet transmisijas uzpildi, izmantojot Screamin' Eagle SYN3 Synthetic Motorcycle Lubricant (Screamin' Eagle SYN3 sintētiskā motociklu smērviela) (detaļas Nr. 99824-03, ASV kvarts). Neuzpildiet par daudz, lai nerastos noplūde. Apjoms: 0,83–0,95 L (28–32 fl oz) | |
| 6. | Uzstādiet uzpildīšanas/pārbaudes noslēgu. Pievelciet. Griezes moments: 2,8–8,5 N·m (25–75 in-lbs) Transmisijas uzpildīšanas noslēgs/mērlatiņa | |
| 7. | Iedarbiniet dzinēju un rūpīgi pārbaudiet, vai ap noliešanas korķi nav noplūdes. | |
| 8. | Skatiet šeit: Attēls 2. Ļaujiet transportlīdzeklim uzsilt līdz darba temperatūrai. Papildiniet eļļu līdz atzīmei FULL (Pilns) (1. norāde) uz mērlatiņas. | |
| 9. | Uzstādiet uzpildīšanas/pārbaudes noslēgu. Pievelciet. Griezes moments: 2,8–8,5 N·m (25–75 in-lbs) Transmisijas uzpildīšanas noslēgs/mērlatiņa |

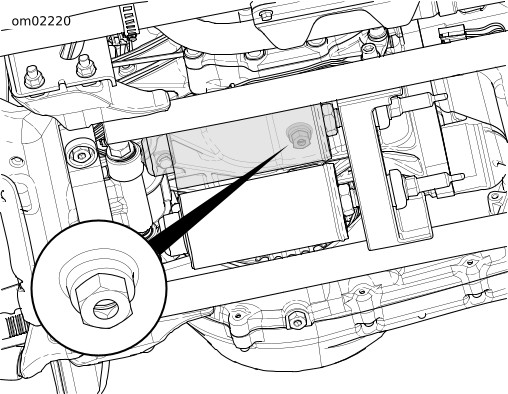

Attēls 3 Transmisijas drenāžas spraudnis
