BRĪDINĀJUMS
Filtra elementa tīrīšanai nedrīkst izmantot benzīnu vai šķīdinātājus. Viegli uzliesmojošu tīrīšanas līdzekļi var izraisīt aizdegšanos ieplūdes sistēmā, kas var izraisīt nāvi vai nopietnas traumas. (00101a)
PAZIŅOJUMS
Uzstādiet gaisa filtru pirms dzinēja iedarbināšanas. Pretējā gadījumā dzinējā var tikt iesūknēti netīrumi, kas var izraisīt dzinēja bojājumus. (00207a)
Atbilstošos intervālos pārbaudiet filtra elementu un veiciet apkopi, ja nepieciešams. Lietojot putekļainos apstākļos, veiciet pārbaudi biežāk. Skatiet šeit: Uzturēšanas plānošana → Apkopes ieraksts.
Lietus pārsegs
Mitros laika apstākļos vai lietus laikā ūdens var iekļūt dzinējā, jo filtrs ir atklāts. Novietojot stāvvietā, ūdens var izraisīt iekšēju dzinēja koroziju vai bojājumu. Darbinot motociklu, ūdens var izraisīt dzinēja darbības pārtrauci.
Mitros laika apstākļos vai lietus laikā uzstādiet gaisa tīrītāja blokam lietus pārsegu, lai nepieļautu ūdens iekļūšanu.
Noņemšana
PIEZĪME
  • Aizmugures plāksne ir pielīmēta pie papīra elementa.
  • Skatiet šeit: Attēls 1. Skavu pārsega aizmugurē esošajā rievā var ievietot skrūvgriezi.
  1. Atlaidiet skavu.
  2. Skatiet šeit: Attēls 2. Atdaliet filtru no gaisa vada (1. norāde).
  3. Noņemiet skrūvi (3. norāde) un medaljona stieni (4. norāde).

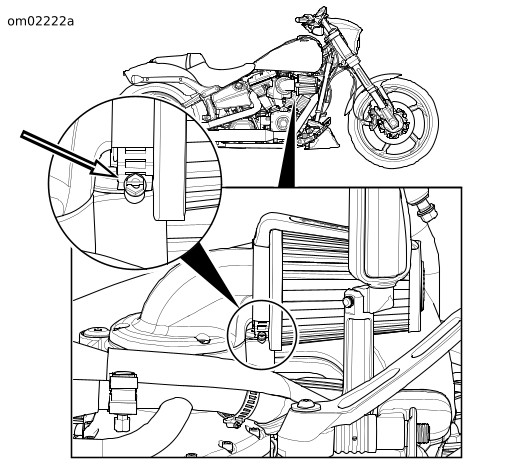

Attēls 1 Gaisa filtra caurules skava
Eļļas filtra tīrīšana
  1. Viegli uzsitiet pa filtru, lai atbrīvotu netīrumus.
  2. Viegli noslaukiet ar mīkstu suku.
    3. PIEZĪME
    • Veicot neatbilstošas tīrīšanas, žāvēšanas vai eļļošanas darbības vai lietojot izstrādājumus, kas nav minēti šajā dokumentā, var tikt bojāts filtrs un tādēļ atsaukta ražotāja garantija.
    • Filtru K&N POWER KEEN AIR FILTER (K&N POWER KEEN GAISA FILTRS) un eļļu K&N AIR FILTER OIL (K&N GAISA FILTRA EĻĻA) var iegādāties pie Harley-Davidson® izplatītāja.
  3. Filtra tīrīšana
    1. Vienmērīgi izsmidziniet filtra tīrīšanas līdzekli uz filtra vai ievietojiet filtru seklā traukā ar līdzekli.
    2. Nekavējoties izņemiet un pēc tam 10 minūtes mērcējiet.
    4. PIEZĪME
    Žāvēšanai NEIZMANTOJIET saspiestu vai uzsildītu gaisu.
  4. Skalojiet un žāvējiet filtra materiālu no iekšpuses ar tekošu ūdeni (ar zemu spiedienu).
    1. Skalojiet tīrīšanas līdzekli, virzienā no tīrās puses uz netīro ar tekošu ūdeni (ar zemu spiedienu).
    2. Nopuriniet ūdens pārpalikumu.
    3. Žāvējiet filtru ar gaisu.
    5. PIEZĪME
    Skatiet šeit: Attēls 2. Ja gaisa filtrs ir jānomaina, noņemiet CVO medaljonu (5. norāde) no vecā gaisa filtra. Piestipriniet CVO medaljonu jaunajam filtram. Vērsieties pie Harley-Davidson dīlera.
  5. Filtra pārbaude. Turiet filtru spēcīga gaismas avota tuvumā.
    1. Filtrs ir tīrs, ja caur to var vienmērīgi redzēt gaismu.
    2. Ja filtrs ir bojāts vai to nevar iztīrīt, nomainiet to.
Filtra eļļošana
PIEZĪME
PĀRMĒRĪGI NEEĻĻOJIET GAISA FILTRU. Citādi var tikt ietekmēta dzinēja un/vai noteiktu dzinēja daļu veiktspēja. Ja 20 minūtes pēc eļļošanas no elementa pil vai tek eļļa, notīriet filtra elementu.
  1. Filtra eļļošana
  2. Izsmidziniet (vai izmantojiet smērvielas pudelīti) eļļu uz katras ieloces.
  3. Uzgaidiet 20 minūtes, līdz eļļa iesūcas filtrā.
  4. Pēc 20 minūtēm pārbaudiet filtru. Uzmanīgi uzklājiet eļļu baltajās vietās (kur eļļa nav uzklājusies). Uzgaidiet, līdz eļļa iesūcas filtrā.
Uzstādīšana
1. Skatiet šeit: Attēls 2. Uzstādiet medaljona stieni (4. norāde) un ieskrūvējiet skrūvi (3. norāde).
2. Uzstādiet gaisa filtru (6. norāde) un fiksējiet skavu uz ieplūdes caurules (1. norāde), līdz tā ir pilnībā ievietota rievā.
PIEZĪME
Fiksējot skavu, lai nebojātu filtra aizmugures plāksni, turiet skrūvējamo savilcēju aptuveni gropes vidusdaļā.
3. Salāgojiet gaisa filtra elementu tā, lai uz priekšējā vāka redzamais simbols pareizi izlīdzinās. Pievelciet skavu.
Griezes moments: 5,1–6,2 N·m (45–55 in-lbs) Gaisa filtra elementa skava
1Ieplūdes caurule
2Šļūtenes skava
3Skrūve
4Medaljona bloks
5CVO medaljons
6Filtra elements

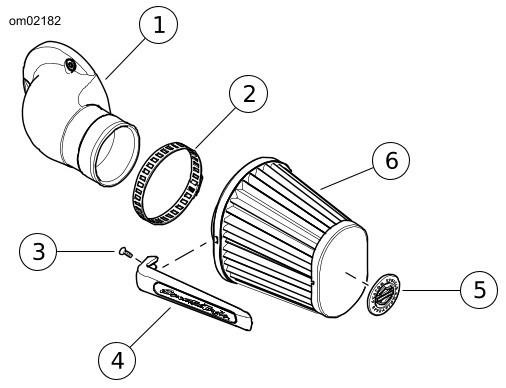

Attēls 2 Gaisa filtrs
