Iepazīstieties ar visu sava motocikla vadības un apkopes vadības ierīču atrašanās vietām.
PIEZĪME
Harley-Davidson® patur tiesības mainīt specifikācijas, aprīkojumu vai konstrukciju jebkurā laikā, par to iepriekš neziņojot un neuzņemoties nekādas saistības.
Informāciju par braucēja vadības elementiem un apkopes komponentiem, kas pieejami sēdus stāvoklī, skatiet šeit: Attēls 1.
Informāciju par braucēja vadības elementiem un apkopes komponentiem, kas pieejami kreisajā pusē, skatiet šeit: Attēls 2.
Informāciju par braucēja vadības elementiem un apkopes komponentiem, kas pieejami labajā pusē, skatiet šeit: Attēls 3.

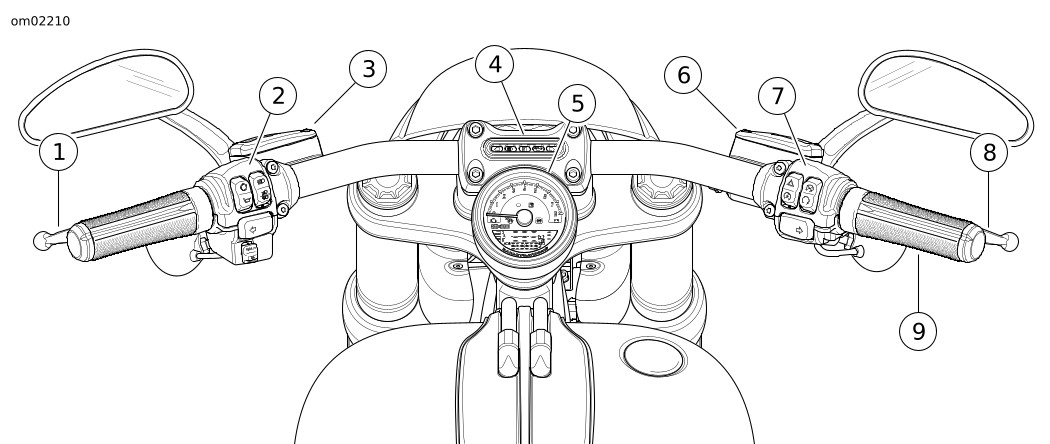

| 1 | Sajūga rokas vadības svira |
| 2 | Kreisās puses vadības modulis |
| 3 | Sajūga šķidruma tvertne |
| 4 | Indikatoru lampiņu josla |
| 5 | Spidometrs/odometrs |
| 6 | Priekšējo bremžu šķidruma tvertne |
| 7 | Labās puses vadības modulis |
| 8 | Priekšējo bremžu svira |
| 9 | Droseles pagriežamais rokturis |
Attēls 1 Vadības elementi un apkopes komponenti

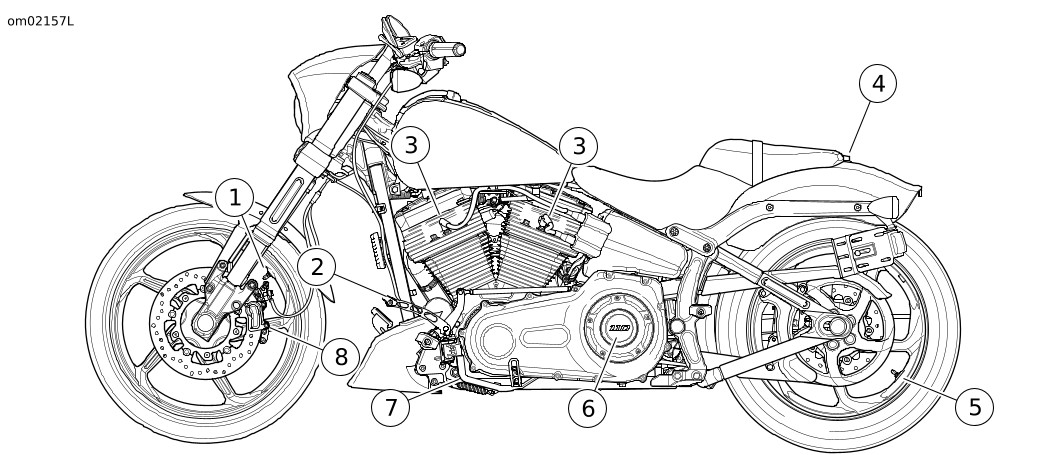

| 1 | Gaisa spiediena vārsts |
| 2 | Pārnesumu pārslēgšanas svira |
| 3 | Aizdedzes svece |
| 4 | Sēdekļa fiksācijas skrūve |
| 5 | Gaisa spiediena vārsts |
| 6 | Sajūga pārsegs |
| 7 | atbalsta kājiņa |
| 8 | Priekšējo bremžu mehānisma skavas |
Attēls 2 Vadības elementi un apkopes komponenti

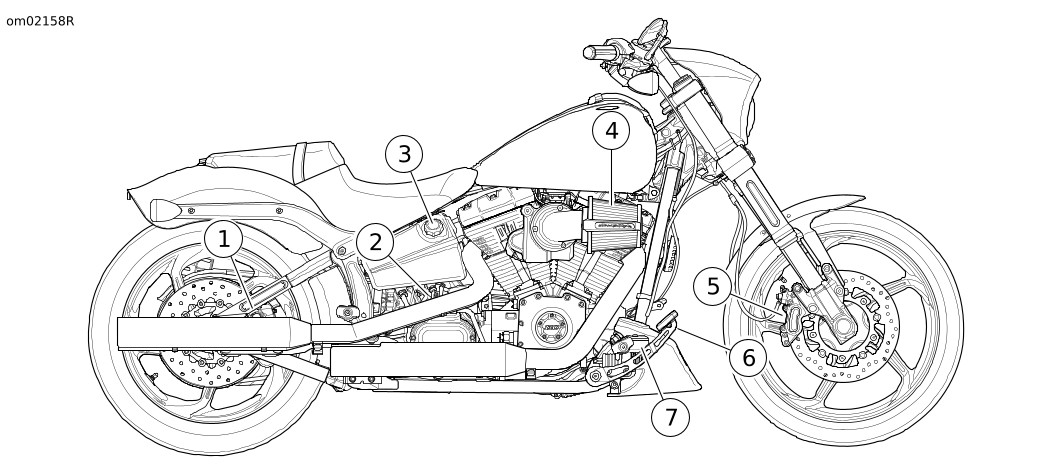

| 1 | Aizmugures bremžu mehānisma skavas |
| 2 | Transmisijas uzpildīšanas noslēgs |
| 3 | Motoreļļas uzpildes vāciņš/mērlatiņa |
| 4 | Gaisa tīrītājs |
| 5 | Priekšējo bremžu mehānisma skavas |
| 6 | Aizmugurējo bremžu pedālis |
| 7 | Aizmugures bremžu šķidruma tvertne |
Attēls 3 Vadības elementi un apkopes komponenti
