Généralités
Emplacement
Le numéro de série ou le numéro d’identification de véhicule (VIN) complet à 17 caractères est estampé sur le côté droit du tube central du cadre à l’arrière de la colonne de direction sous le faisceau principal de fils. Une étiquette dotée du code VIN est aussi apposée au côté gauche de la colonne de direction.
VIN abrégé
Un numéro d’identification de véhicule abrégé est également gravé sur le côté gauche du carter moteur, sous les cylindres.
Par exemple : PR89111000
Voir Figure 1 pour le VIN complet tel qu’il figure sur la colonne de direction.
REMARQUE
Toujours fournir le numéro complet d’identification de véhicule (VIN) à 17 chiffres lors de la commande de pièces ou en cas de questions concernant la moto.

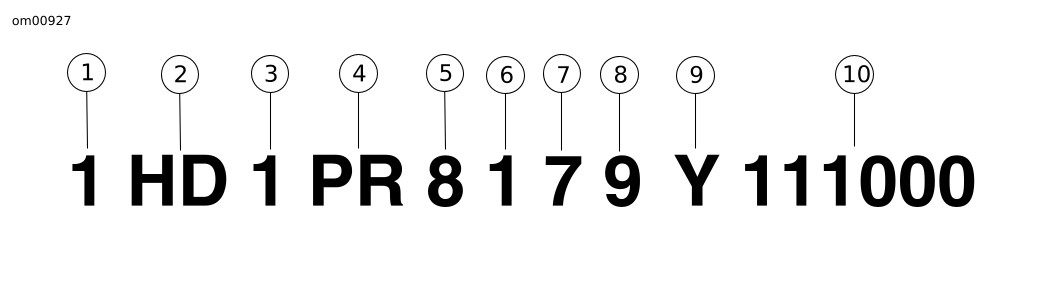

Figure 1. VIN typique des Harley-Davidson : Modèles FLHTCUSE4 de
2009
Tableau 1. Décomposition du VIN des
Harley-Davidson : Modèles FLHTCUSE4 de 2009
POSITION | DESCRIPTION | VALEURS POSSIBLES |
|---|---|---|
1 | Désignation des marchés | 1 = Fabriqués initialement pour être vendus aux États-Unis 5 = Fabriqué initialement pour être vendu hors des États-Unis |
2 | Fabricant | HD = Harley-Davidson |
3 | Type de moto | 1 = Moto lourde (901 cm³ et plus
large) |
4 | Modèle | PR = FLHTCUSE4 CVO Ultra Classic® Electra
Glide® PR = FLHTCU4-CVO (Japon uniquement) |
5 | Type de moteur | 4 = 1 584 cm³ (96 po³),
refroidi par air, à injection de carburant 8 = 1 800 cm³ (110 po³),
refroidi par air, à injection de carburant |
6 | Date d’introduction | 1 = Normale 2 = En milieu d’année 3 = Modèle californien/régulier 4 = Changements esthétiques et/ou date d’introduction spéciale 5 = Modèle californien/changements esthétiques et/ou date
d’introduction spéciale 6 = Modèle californien/milieu d’année |
7 | Chiffre de contrôle VIN | Peut être de 0 à 9 ou X |
8 | Année de modèle | 9 = 2009 |
9 | Usine de montage | Y = York, PA, USA |
10 | Numéro de séquence | Variable |
