Çıkartılması: FXDWG Modelleri
- Bakınız Şekil 1. Arka oturağı (9) çamurluğa sabitleyerek, vidayı (1) ve rondelayı (2) çıkartınız.
- Arka oturağı yarım diş cıvatadan (10) kurtarmak için arka oturağı ileri doğru kaydırınız.
- Yarım diş cıvata, kavrama kayışı ve donanımı çıkartınız.
- Seleyi motosikletin arka tarafına doğru kaydırınız ve seleyi çıkartınız.
Kurulum: FXDWG Modelleri
| 1. | Seleyi şasi desteğinin üzerine koyunuz. NOT Selenin önünde, seleyi sabitlemek için arka yakıt deposu desteğinin altına kayan bir klapa mevcut. | |
| 2. | Klapa yakıt deposu desteğinin altında kilitlenene kadar, seleyi motosikletin ön tarafına doğru kaydırınız. | |
| 3. | Kavrama kayışını, çamurluğun delikleriyle hizalanmış kavrama kayışı deliklerine yerleştiriniz. Selenin montaj çıkıntısı üzerindeki delikle hizalayınız. | |
| 4. | Seleyi ve kavrama kayışını sağlama almak için yarım diş cıvatayı ve rondelayı takınız. Sağlam bir şekilde sıkıştırınız. | |
| 5. | Arka oturağı, kavrama kayışının içinden geçirerek kaydırınız ve yarım diş cıvatanın başıyla arka oturağın altındaki yuvayı hizalayınız. | |
| 6. | Sele yarım diş cıvatanın üzerine sıkıca oturana kadar seleyi geriye doğru kaydırınız. | |
| 7. | Vidayı (1) ve rondelayı (2) takınız. Sağlam bir şekilde sıkıştırınız. | |
 UYARISeleyi taktıktan sonra, yerine oturduğundan emin olmak için seleyi yukarı doğru çekin. Sürüş sırasında, gevşek bir sele ölüm veya ciddi yaralanmaya neden olabilecek kontrol kaybına neden olabilir. (00070b) | ||
| 8. | Selenin düzgün şekilde sabitlenip sabitlenmediğini doğrulamak için seleyi yukarı doğru çekiniz. |
Çıkartılması: Tüm Diğer Modeller
- Bakınız Şekil 1. Vidayı (1) ve rondelayı (2) çıkartınız.
- Seleyi biraz kaldırınız ve cıvata somunu (7), rondelalar (5 ve 6) ve cıvatayı (4) çıkartınız. Kavrama kayışını çıkartınız.
- Seleyi motosikletin arka tarafına doğru kaydırınız ve çıkartınız.
Kurulum: Tüm Diğer Modeller
| 1. | Seleyi şasi desteğinin üzerine koyunuz. NOT Selenin önünde, arka yakıt deposu desteğinin altına kayan bir klapa bulunur. | |
| 2. | Klapa yakıt deposu desteğinin altında kilitlenene kadar, seleyi motosikletin ön tarafına doğru kaydırınız. | |
| 3. | Bakınız Şekil 1. Arka çamurluğun seleyi tutan cıvata somunu montaj braketindeki deliğe ortalanana kadar, seleyi ileri doğru itiniz. | |
| 4. | Kavrama kayışını sağlamlaştırmak için, cıvata (4), rondelalar (5 ve 6) ve cıvata somununu (7) takınız. 6,7–10,2 N·m (60–90 in-lbs) torkla sıkıştırınız. | |
| 5. | Vidayı (1) ve rondelayı (2) takınız. Sağlam bir şekilde sıkıştırınız. | |
| UYARI Seleyi taktıktan sonra, yerine oturduğundan emin olmak için seleyi yukarı doğru çekin. Sürüş sırasında, gevşek bir sele ölüm veya ciddi yaralanmaya neden olabilecek kontrol kaybına neden olabilir. (00070b) | ||
| 6. | Selenin düzgün şekilde sabitlenip sabitlenmediğini doğrulamak için seleyi yukarı doğru çekiniz. |

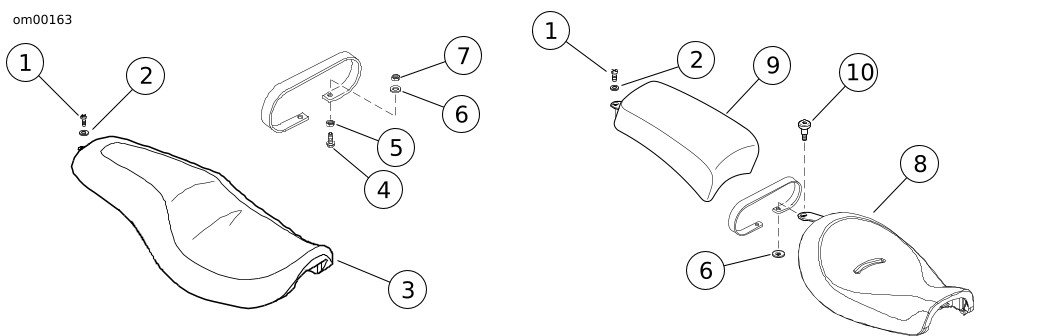

| 1 | Vida |
| 2 | Rondela |
| 3 | Sele, genel |
| 4 | Kavrama kayışı cıvatası |
| 5 | Kavrama kayışı rondelası |
| 6 | Kavrama kayışı rondelası |
| 7 | Kavrama kayışı somunu |
| 8 | Sele, FXDWG |
| 9 | Arka oturak, FXDWG |
| 10 | Yarım diş cıvata, FXDWG |
Şekil 1. Sele
