PASTABA
Norėdami išvengti įbrėžimų, atsargiai valykite prietaiso paviršius. Kai kurių modelių motocikluose gali būti naudojami akrilo paviršiai.
Spidometras
ĮSPĖJIMAS
Važiuokite tinkamu greičiu atsižvelgdami į kelią ir sąlygas ir niekada nevažiuokite greičiau, nei nurodo ženklai. Dėl per didelio greičio galite nesuvaldyti transporto priemonės ir sunkiai arba mirtinai susižaloti. (00008a)
Spidometras fiksuoja transporto priemonės greitį myliomis per valandą (JAV) arba kilometrais per valandą (tarptautiniuose modeliuose).
FLHP: žr. Pav 1.
FLHTP: žr. Pav 2.
Įtaisų foninis apšvietimas įsijungia šiek tiek vėliau. Foninis apšvietimas pasikeičia, pasikeitus aplinkos apšvietimui (pavyzdžiui, važiuojant tuneliu).
Tachometras
PRANEŠIMAS
Žr. skyrių NAUDOJIMO REKOMENDACIJOS. Neviršykite didžiausio saugių apsukų per minutę skaičiaus, rodomo dalyje NAUDOJIMAS (raudona tachometro zona). Sumažinkite apsukas perjungdami į aukštesnę pavarą arba atleisdami greičio pedalą. Nesumažinus apsukų įranga gali būti sugadinta. (00159a)
Tachometras matuoja variklio greitį apsisukimais per minutę (aps./min. x 100).
FLHP: žr. Pav 1.
FLHTP: žr. Pav 2.
Degalų matuoklis
Degalų matuoklis rodo apytikslį degalų kiekį degalų bake.
FLHP: žr. Pav 1. Degalų matuoklis yra kairėje degalų bako pusėje.
FLHTP: žr. Pav 2. Degalų matuoklis yra įtaisų skydelyje.
Voltmetras: FLHTP
Žr. Pav 2. Voltmetras rodo išmatuotą elektros sistemos įtampą. Kai variklis dirba didesniu kaip 1500 aps./min. greičiu, o akumuliatorius yra visiškai įkrautas, voltmetras rodo 13,0–14,5 volto.
1Indikatoriaus lempos skydelis
2Degalų matuoklis
3Tachometras
4Posūkio signalas
5Priekinio žibinto tolimosios šviesos
6Neutrali pavara
7Alyvos slėgis
8Spidometras
9Avarinės lemputės
10Variklio patikra
11Saugos lemputė
12Odometro langas
13Mažai degalų
14Akumuliatoriaus išsikrovimas
15Greičio kontrolė
16Stabdžių antiblokavimo sistemos (ABS) piktogramos lemputė (taip pat rodoma ABS piktogramos lemputė km/val.)
Pav 1. Įrankiai ir indikatoriai: FLHP
1Degalų matuoklis
2Spidometras
3Tachometras
4Voltmetras
5Mažai degalų
6Posūkio signalas
7Alyvos slėgis
8Odometro langas
9Pavaros indikatorius
10Neutrali pavara
11Variklio patikra
12Greičio kontrolė
13Saugos lemputė
14Avarinės lemputės
15Priekinio žibinto tolimosios šviesos
16Stabdžių antiblokavimo sistemos (ABS) piktogramos lemputė (taip pat rodoma ABS piktogramos lemputė km/val.)
17Šviesos jutiklis (ne indikatorius)
18Akumuliatoriaus išsikrovimas
19Šiuose modeliuose nenaudojama

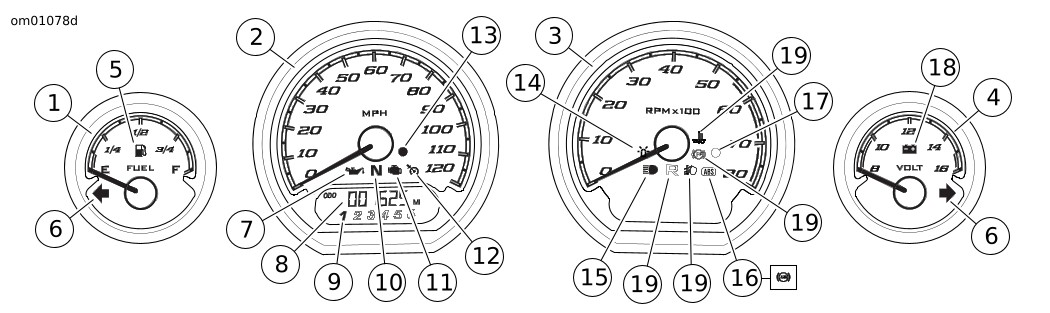

Pav 2. Įrankiai ir indikatoriai: FLHTP
