ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Μην χρησιμοποιήσετε βενζίνη ή διαλύτες για να καθαρίσετε το στοιχείο φίλτρου. Οι εύφλεκτοι καθαριστικοί παράγοντες μπορούν να προκαλέσουν φωτιά στο σύστημα εισαγωγής, το οποίο θα μπορούσε να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. (00101a)
ΣΗΜΕΙΩΣΗ
Τοποθετήστε το φίλτρο αέρα προτού λειτουργήσετε τον κινητήρα. Σε αντίθετη περίπτωση, θα μπορούσαν να εισχωρήσουν υπολείμματα στον κινητήρα, κάτι που θα μπορούσε να οδηγήσει σε ζημιά στον κινητήρα. (00207a)
Ελέγξτε το στοιχείο φίλτρου σε σωστά διαστήματα και πραγματοποιήστε σέρβις όπως απαιτείται. Σε συνθήκες υπερβολικής σκόνης, να το επιθεωρείτε πιο συχνά. Refer to Προγραμματισμός συντήρησης → Αρχεία σέρβις.
Κάλυμμα για τη βροχή
Σε συνθήκες υγρασίας ή βροχής, καθώς το φίλτρο είναι εκτεθειμένο, μπορεί να εισέλθει νερό στον κινητήρα. Κατά τη στάθμευση, το νερό μπορεί να προκαλέσει εσωτερική διάβρωση ή βλάβη του κινητήρα. Κατά τη λειτουργία, το νερό μπορεί να προκαλέσει αποτυχία ανάφλεξης του κινητήρα.
Σε συνθήκες υγρασίας ή βροχής, τοποθετήστε το κάλυμμα για τη βροχή επάνω από τη διάταξη του φίλτρου αέρα ώστε να αποτραπεί η εισχώρηση νερού.
Αφαίρεση
ΣΗΜΕΙΩΣΗ
  • Η βάση στήριξης είναι κολλημένη στο χάρτινο στοιχείο.
  • Δείτε Εικόνα 1. Μια σχισμή στη βάση στήριξης του καλύμματος σφιγκτήρα παρέχεται για την εισαγωγή του κατσαβιδιού.
  1. Χαλαρώστε το σφιγκτήρα.
  2. Δείτε Εικόνα 2. Διαχωρίστε το φίλτρο από το σωλήνα αέρα (1).
  3. Αφαιρέστε τη βίδα (3) και την μπάρα σήματος (4).

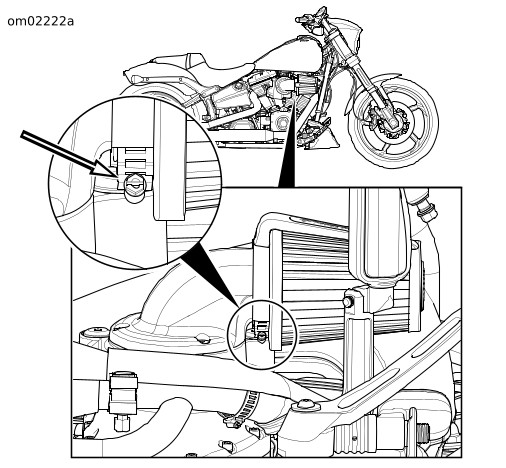

Εικόνα 1. Σφιγκτήρας ελαστικού σωλήνα φίλτρου αέρα
Καθαρισμός και εφαρμογή λαδιού στο φίλτρο
  1. Κτυπήστε ελαφρά το φίλτρο για να αποκολλήσετε ακαθαρσίες που έχουν επικαθίσει.
  2. Σκουπίστε απαλά με μια βούρτσα με μαλακές τρίχες.
    3. ΣΗΜΕΙΩΣΗ
    • Η χρήση μεθόδων ή προϊόντων καθαρισμού, στεγνώματος ή εφαρμογής λαδιού εκτός των παρακάτω μπορεί να καταστρέψει το φίλτρο και να ακυρώσει την εγγύηση του κατασκευαστή.
    • K&N POWER KEEN AIR FILTER and K&N AIR FILTER OIL are available at your Harley-Davidson dealer.
  3. Καθαρίστε το φίλτρο:
    1. Ψεκάστε καθαριστικό φίλτρου αέρα ελεύθερα ή κυλήστε το φίλτρο μέσα σε μια ρηχή λεκάνη με καθαριστικό.
    2. Αφαιρέστε το αμέσως και αφήστε το να μουσκέψει για δέκα λεπτά.
    4. ΣΗΜΕΙΩΣΗ
    ΜΗΝ χρησιμοποιείτε πεπιεσμένο αέρα ή πιστόλι θερμού αέρα για να επιταχύνετε το στέγνωμα.
  4. Ξεπλύνετε και στεγνώστε το μέσο φίλτρου από το εσωτερικό με νερό βρύσης χαμηλής πίεσης.
    1. Ξεπλύνετε το φίλτρο από την καθαρή πλευρά προς τη βρόμικη πλευρά, με νερό βρύσης χαμηλής πίεσης.
    2. Ανακινήστε για να απομακρύνετε το πλεονάζον νερό.
    3. Αφήστε το φίλτρο να στεγνώσει στον αέρα.
    5. ΣΗΜΕΙΩΣΗ
    Δείτε Εικόνα 2. Αν χρειάζεται αντικατάσταση του φίλτρου αέρα, αφαιρέστε το σήμα CVO (5) από το παλιό φίλτρο αέρα. Τοποθετήστε το σήμα CVO στο καινούριο φίλτρο. Απευθυνθείτε σε εμπορικό αντιπρόσωπο Harley-Davidson.
  5. Επιθεωρήστε το φίλτρο. Κρατήστε το φίλτρο κοντά σε μια ισχυρή πηγή φωτός.
    1. Το φίλτρο είναι καθαρό εάν το φως φαίνεται ομοιόμορφα μέσα από αυτό.
    2. Αν το φίλτρο έχει καταστραφεί ή δεν μπορεί να καθαριστεί, αντικαταστήστε το.
Εφαρμογή λαδιού στο φίλτρο
ΣΗΜΕΙΩΣΗ
ΜΗΝ ΥΠΕΡΠΛΗΡΩΝΕΤΕ ΜΕ ΛΑΔΙ ΤΟ ΦΙΛΤΡΟ ΑΕΡΑ. Η υπερπλήρωση με λάδι επηρεάζει την απόδοση του κινητήρα ή/και ορισμένων εξαρτημάτων του κινητήρα. Εάν, 20 λεπτά μετά την εφαρμογή λαδιού, εξακολουθεί να αποστραγγίζεται ή να στάζει λάδι από το στοιχείο του φίλτρου, καθαρίστε το.
  1. Εφαρμόστε λάδι στο φίλτρο.
  2. Ψεκάστε ή χρησιμοποιήστε μια πιεζόμενη φιάλη για να εφαρμόσετε λάδι σε κάθε πτύχωση.
  3. Αφήστε το φίλτρο να απορροφήσει το λάδι για 20 λεπτά.
  4. Μετά από 20 λεπτά, επιθεωρήστε το φίλτρο. Εφαρμόστε προσεκτικά λάδι σε τυχόν εναπομείναντα λευκά σημεία στο φίλτρο. Αφήστε το φίλτρο να απορροφήσει το λάδι.
Τοποθέτηση
1. See Εικόνα 2. Τοποθετήστε την μπάρα σήματος (4) και τη βίδα (3).
2. Τοποθετήστε το φίλτρο αέρα (6) με σφιγκτήρα στο σωλήνα εισόδου (1) μέχρι να εδράσει πλήρως στην αυλάκωση.
ΣΗΜΕΙΩΣΗ
Για να αποτρέψετε τη φθορά της βάσης στήριξης του φίλτρου, κρατήστε τον βιδωτό σφιγκτήρα στο κέντρο περίπου της εγκοπής κατά τη σύσφιξη του σφιγκτήρα.
3. Ευθυγραμμίστε το στοιχείο φίλτρου αέρα ώστε να ευθυγραμμίζεται σωστά το σύμβολο στο μπροστινό κάλυμμα. Tighten the clamp.
Ροπή: 5,1–6,2 N·m (45–55 in-lbs) Air filter element clamp
1Σωλήνας εισόδου
2Σφιγκτήρας εύκαμπτου σωλήνα
3Βίδα
4Διάταξη σήματος
5Σήμα CVO
6Στοιχείο φίλτρου
Εικόνα 2. Φίλτρο αέρα
