Ειδικά εργαλεία
| Περιγραφή | ΑΡΙΘΜΟΣ ΕΞΑΡΤΗΜΑΤΟΣ | Ποσ. |
|---|---|---|
| BELT TENSION GAUGE (Μετρητής τεντώματος ιμάντα) | HD-35381-A | 1 |
ΣΗΜΕΙΩΣΗ
Χρησιμοποιείτε πάντα BELT TENSION GAUGE (Μετρητής τεντώματος ιμάντα) (ΑΡΙΘΜΟΣ ΕΞΑΡΤΗΜΑΤΟΣ:HD-35381-A) για να μετράτε την εκτροπή του ιμάντα. Εάν δεν χρησιμοποιήσετε μετρητή τεντώματος, οι ιμάντες μπορεί να μην είναι αρκετά τεντωμένοι. Οι χαλαροί ιμάντες μπορεί να αστοχήσουν εξαιτίας καβαλήματος δοντιού, το οποίο προκαλεί πτύχωση και σπάσιμο του ελατού σύρματος.
Έλεγχος εκτροπής:
- Ως μέρος της επιθεώρησης πριν την οδήγηση.
- Σε κάθε προγραμματισμένο διάστημα σέρβις.
- Με το κιβώτιο ταχυτήτων στη νεκρά.
- Με τη μοτοσικλέτα σε θερμοκρασία περιβάλλοντος.
- Με τη μοτοσικλέτα σε όρθια θέση ή να στηρίζεται στο πλαϊνό σταντ, με τον πίσω τροχό στο έδαφος.
- Με το όχημα χωρίς φορτίο: χωρίς αναβάτη, συνεπιβάτη ή φορτίο.
ΠΡΟΕΙΔΟΠΟΙΗΣΗΓια την αποτροπή τυχαίας εκκίνησης του οχήματος, η οποία θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό, αφαιρέστε την κύρια ασφάλεια προτού προχωρήσετε. (00251b)
- Αφοπλίστε το σύστημα ασφάλειας. Αφαιρέστε την κύρια ασφάλεια. Δείτε την ενότητα Συντήρηση και λίπανση → Ασφάλειες.
- Δείτε την ενότητα Εικόνα 1. Μετρήστε την εκτροπή του ιμάντα χρησιμοποιώντας BELT TENSION GAUGE (Μετρητής τεντώματος ιμάντα) (ΑΡΙΘΜΟΣ ΕΞΑΡΤΗΜΑΤΟΣ:HD-35381-A):
- Ολισθήστε το δακτύλιο κυκλικής διατομής (4) προς την ένδειξη 0 kg (0 lb) (3).
- Προσαρμόστε τη βάση ιμάντα στο κάτω μέρος του ιμάντα μετάδοσης κίνησης, στη μισή διαδρομή μεταξύ των τροχαλιών μετάδοσης κίνησης (1).
- Πιέστε προς τα πάνω στη λαβή, έως ότου ο δακτύλιος κυκλικής διατομής ολισθήσει κάτω στην ένδειξη 4,5 kg (10 lb) (5) και κρατήστε σταθερά.
- Μετρήστε την εκτροπή ιμάντα (2) ενώ κρατάτε το μετρητή σταθερό.
- Αν η μέτρηση δεν είναι εντός των προδιαγραφών, απευθυνθείτε σε εμπορικό αντιπρόσωπο Harley-Davidson για σέρβις. Ανατρέξτε στον Πίνακας 1.
- Τοποθετήστε την κύρια ασφάλεια.
| 1 | Δύναμη 4,5 kg (10 lb) |
| 2 | 6,4-7,9 mm (1/4-5/16 in) |
| 3 | Ένδειξη 0 kg (0 lb) |
| 4 | Δακτύλιος κυκλικής διατομής |
| 5 | Ένδειξη 4,5 kg (10 lb) |

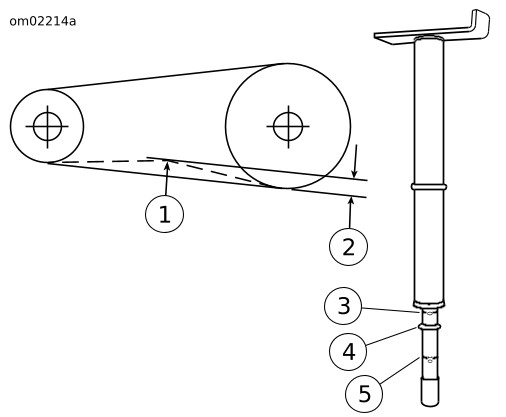

Εικόνα 1. Εκτροπή ιμάντα
Πίνακας 1. Εκτροπή ιμάντα μετάδοσης κίνησης: FXSE
ΜΟΝΤΕΛΟ | ΕΚΤΡΟΠΗ | |
|---|---|---|
in | mm | |
FXSE | 1/4-5/16 | 6,4-7,9 |
