Εξοικειωθείτε με τις θέσεις όλων των χειριστηρίων λειτουργιών και συντήρησης της μοτοσικλέτας σας.
ΣΗΜΕΙΩΣΗ
Η Harley-Davidson επιφυλάσσεται του δικαιώματος αλλαγής, οποιαδήποτε στιγμή, των τεχνικών χαρακτηριστικών, των στοιχείων του εξοπλισμού ή των σχεδιάσεων, χωρίς ειδοποίηση και χωρίς να φέρει καμία υποχρέωση.

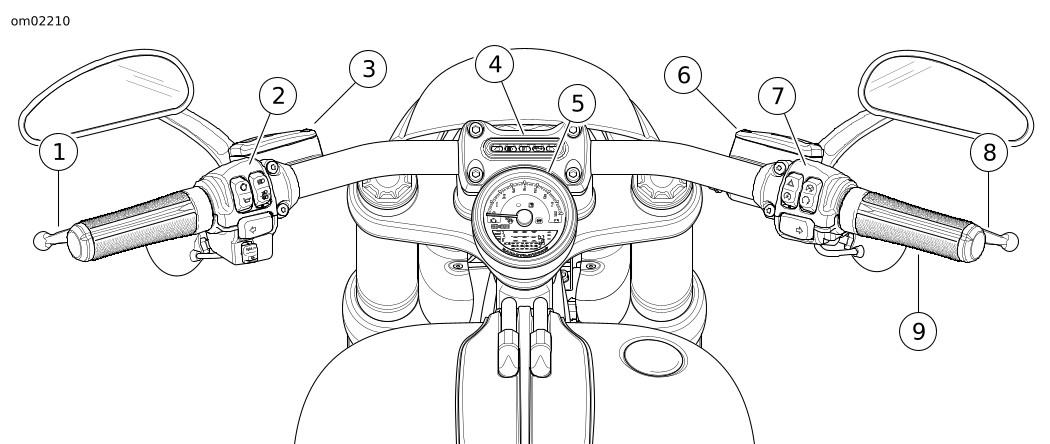

Για τα χειριστήρια του αναβάτη και τα εξαρτήματα σέρβις στα οποία παρέχεται πρόσβαση κατά την οδήγηση, δείτε Εικόνα 1.
Για τα χειριστήρια του αναβάτη και τα εξαρτήματα σέρβις στα οποία παρέχεται πρόσβαση από αριστερά, δείτε Εικόνα 2.
Για τα χειριστήρια του αναβάτη και τα εξαρτήματα σέρβις στα οποία παρέχεται πρόσβαση από δεξιά, δείτε Εικόνα 3.
| 1 | Μανέτα συμπλέκτη |
| 2 | Αριστερή μονάδα χειριστηρίων χειρός |
| 3 | Δοχείο υγρού συμπλέκτη |
| 4 | Μπάρα ενδεικτικών λυχνιών |
| 5 | Ταχύμετρο/οδόμετρο |
| 6 | Δοχείο υγρού μπροστινού φρένου |
| 7 | Δεξιά μονάδα χειριστηρίων χειρός |
| 8 | Μανέτα μπροστινού φρένου |
| 9 | Στρεφόμενη λαβή γκαζιού |
Εικόνα 1. Χειριστήρια και εξαρτήματα σέρβις
| 1 | Βαλβίδα πίεσης αέρα |
| 2 | Μοχλός αλλαγής ταχυτήτων |
| 3 | Μπουζί |
| 4 | Βίδα συγκράτησης σέλας |
| 5 | Βαλβίδα πίεσης αέρα |
| 6 | Κάλυμμα συμπλέκτη |
| 7 | Πλαϊνό σταντ |
| 8 | Δαγκάνα μπροστινού φρένου |
Εικόνα 2. Χειριστήρια και εξαρτήματα σέρβις
| 1 | Δαγκάνα πίσω φρένου |
| 2 | Πώμα πλήρωσης κιβωτίου ταχυτήτων |
| 3 | Καπάκι πλήρωσης/Δείκτης στάθμης λαδιού |
| 4 | Φίλτρο αέρα |
| 5 | Δαγκάνα μπροστινού φρένου |
| 6 | Πεντάλ πίσω φρένου |
| 7 | Δοχείο υγρού πίσω φρένου |
Εικόνα 3. Χειριστήρια και εξαρτήματα σέρβις
