Snelheidsmeter
WAARSCHUWING
Rijd met een snelheid die geschikt is voor het wegdek en de omstandigheden en rijd nooit sneller dan de aangegeven maximaal toegestane snelheid. Wanneer u te snel rijdt, kunt u de controle over de motor verliezen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00008a)
Zie Afbeelding 1 en Afbeelding 2. De snelheidsmeter geeft de voorwaartse snelheid in mijlen per uur (alleen Amerikaanse modellen) of kilometers per uur (alleen internationale modellen) aan. De snelheidsmeter biedt tevens de volgende kiesbare functies:
In de snelheidsmeter bevindt zich één display voor de kilometerteller en de dagteller.
  1. Zie Afbeelding 1 en Afbeelding 2. Door op de functieschakelaar te drukken, met het contactslot in een willekeurige stand, activeert u de aflezing van de kilometerteller en de tijd. De tijd en de kilometerstand kunnen afgelezen worden zonder het contactslot te ontgrendelen. Druk eenmaal op de functieschakelaar en laat hem weer los om de kilometerteller weer te geven. Druk nogmaals op de schakelaar en laat hem weer los om de tijd weer te geven.
  2. Om de kilometerstand van de dagtellers af te kunnen lezen, moet de contactsleutel in de stand ACC (accessoires) of IGNITION (ontsteking) staan. Druk op de functieschakelaar en laat hem weer los, tot de gewenste dagtellerstand weergegeven wordt. Een A of B links boven in het display-venster geeft aan welke dagteller weergegeven wordt.
  3. Zorg voor het terugstellen of op nul zetten van de dagtellers dat de gewenste dagteller (A of B) in het display-venster weergegeven wordt. Houd de functieschakelaar 2-3 seconden lang ingedrukt. De dagteller wordt op nul gezet.
  4. Herhaal de vorige stap als u beide dagtellers op nul wilt zetten.
Klok instellen
  1. Draai de sleutel in het contactslot naar de stand ACC (accessoires) of IGNITION (ontsteking).
  2. Zie Afbeelding 1 en Afbeelding 2. Druk op de functieschakelaar totdat de tijd (in uren en minuten) wordt weergegeven. Houd de functieschakelaar vijf seconden lang ingedrukt, of totdat de 12-uurs indeling in het display-venster van de snelheidsmeter begint te knipperen. De knop loslaten.
  3. Druk eenmaal op de functieschakelaar en laat hem los om naar het display met 24-uurs indeling te gaan. Elke keer dat u de knop indrukt en weer loslaat, schakelt het display tussen de 12-uurs en 24-uurs indeling.
  4. Wanneer de gewenste tijdsindeling wordt weergegeven, houdt u de functieschakelaar vijf seconden ingedrukt. Het display schakelt over op de tijdsweergave, met knipperende uren.
    5. OPMERKING
    Er is geen AM- of PM-tijdsinstelling noodzakelijk. Wanneer de juiste ureninstelling bereikt is, houdt u de functieschakelaar ingedrukt om over te schakelen op de minuteninstelling.
  5. Druk de functieschakelaar meerdere malen in en laat hem weer los, om de uren vooruit te zetten. Telkens wanneer u de schakelaar indrukt en weer loslaat, gaat het display één uur vooruit.
  6. Wanneer het gewenste uur wordt weergegeven, houdt u de functieschakelaar vijf seconden lang ingedrukt. De minutenweergave begint nu te knipperen.
  7. Druk de functieschakelaar meerdere malen in en laat hem weer los, om de minuten vooruit te zetten. Telkens wanneer u de knop indrukt en weer loslaat, wordt het display één minuut vooruit gezet.
  8. Wanneer de gewenste minutenweergave bereikt is, houdt u de functieschakelaar vijf seconden lang ingedrukt. De minutenweergave stopt met knipperen, wat aangeeft dat de klok ingesteld is.
  9. Draai de contactsleutel naar OFF (uit).
Kantelindicatorlamp
WAARSCHUWING
Indien de motor kantelt, controleer dan of alle bedieningselementen goed werken. Indien de bedieningselementen niet vrij kunnen bewegen, kan de werking van de remmen of de koppeling nadelig worden beïnvloed en kan het schakelen worden bemoeilijkt. Dit kan ertoe leiden dat de controle over het voertuig wordt verloren met mogelijk ernstig of dodelijk letsel tot gevolg. (00350a)
Indien de motor kantelt, verschijnt het woord 'tip' (gekanteld) in het kilometertellervenster. Motor kan pas na terugstelling weer worden gestart. De teller wordt teruggesteld door de contact-/koplampsleutelschakelaar op AAN – UIT – AAN te zetten.
1Snelheidsmeter
2Dagteller/kilometerteller
3Functieschakelaar
4Alarmsysteemlamp
5Brandstofmeter
6Zesde-versnellingslamp
7Motorcontrolelamp
8Waarschuwingslampje laag brandstofniveau
9Acculamp
Afbeelding 1. Snelheidsmeter/kilometerteller: Softail-modellen

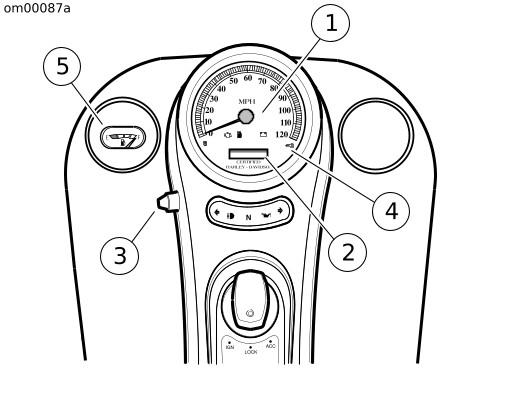

1Snelheidsmeter
2Dagteller/kilometerteller
3Functieschakelaar
4Alarmsysteemlamp
5Brandstofmeter
Afbeelding 2. Snelheidsmeter/kilometerteller: FXSTD-modellen
