Flasher 4-Arah Peringatan Bahaya

Lihat Gambar 1. Sakelar lampu bahaya (1) digunakan untuk mengaktifkan mode flashing 4-arah saat meninggalkan sepeda motor yang rusak. Dengan flasher, sepeda motor dapat ditinggal dalam keadaan mesin mati sampai bantuan datang. Lihat Tabel 1.

Saat sakelar OFF/RUN dalam posisi RUN, tekan segitiga peringatan bahaya untuk mengaktifkan flasher 4-arah.

CATATAN

Fob harus ada saat Anda menghidupkan flasher 4-arah dan saat mematikan flasher.
Flasher empat-arah akan berkedip saat kendaraan terbalik tidak peduli apakah posisi sakelar OFF/RUN. Lihat Operasi → Menyalakan setelah Mengalami Kondisi Terbalik .

Putar sakelar OFF/ RUN ke posisi OFF. Flasher 4-arah akan tetap menyala selama 2 jam atau sampai dimatikan oleh pengendara.
Untuk mematikan, putar sakelar OFF/RUN ke posisi RUN. Tekan segitiga peringatan di atas sakelar starter.

OFF

Lihat Gambar 1. Tekan sakelar OFF/RUN ke OFF (2) untuk mematikan mesin. Lihat Tabel 1.

RUN

Lihat Gambar 1. Tekan sakelar OFF/RUN mesin ke posisi RUN (3) untuk menghidupkan dan menjalankan mesin. Sakelar OFF/RUN mesin harus berada di posisi RUN untuk menghidupkan dan menjalankan mesin. Lihat Tabel 1.

Lampu Sein Kanan

Aktifkan:

Lihat Gambar 1. Tekan sakelar lampu sein kanan (4) untuk menghidupkan lampu sein kanan. Lihat Tabel 1.

Matikan:

Penggunaan Manual: Tekan sakelar lampu sein kanan untuk mematikan lampu sein kanan.

Penggunaan Otomatis: Lampu sein akan mati secara otomatis jika kendaraan telah berbelok. Hal ini didasarkan pada kecepatan, akselerasi, dan selesainya kendaraan berbelok.

Lampu juga akan mati jika sein aktif untuk waktu yang lama (20 kedip) sementara kecepatan sepeda motor lebih dari 7 mph (11 km/h). Jika sepeda motor berhenti atau berjalan lebih lambat dari kecepatan ini, lampu sein akan terus berkedip.

CATATAN

Lampu sein depan juga berfungsi sebagai lampu jalan. Fitur ini mungkin tidak tersedia di semua pasar.

Sakelar CURSOR/SELECT

Lihat Gambar 1. Sakelar lima-arah CURSOR/SELECT (5) mengoperasikan fitur radio pada kendaraan yang dilengkapi fitur tersebut. Lihat MANUAL PEMILIK BOOM! BOX. Lihat Tabel 1.

SELECT: Tekan penuh sakelar SELECT untuk memilih atau menggulir fitur pada layar radio.

CURSOR: Tekan sakelar ke arah yang dikehendaki untuk menggerakkan kursor atau pilihan pada layar radio.

Sakelar Back

Lihat Gambar 1. Sakelar back (6) mengoperasikan fitur radio pada kendaraan yang dilengkapi fitur tersebut. Lihat MANUAL PEMILIK BOOM! BOX. Lihat Tabel 1.

Start/Mundur

Start:

Putar sakelar ignisi ke IGNITION.
Gambar 1 . Putar sakelar OFF/RUN ke posisi RUN (3). Pastikan transmisi berada di posisi netral. Indikator netral (hijau) menyala. Lihat Operasi → Menyalakan Mesin .
Tekan sakelar starter (7) untuk mengoperasikan motor starter. Lihat Tabel 1.

CATATAN

Saat starter diaktifkan, lampu depan akan mati sementara untuk mengurangi beban baterai.
Jika mesin tidak menyala, motor starter tetap aktif selama sepuluh detik, lalu mati. Lepas sakelar starter. Tekan sakelar starter untuk mencoba lagi. Jika tetap gagal menyalakan mesin, bawa kendaraan ke dealer Harley-Davidson.

Mundur:

Sakelar kontrol mundur mengoperasikan motor mundur listrik setelah mesin berjalan dan transmisi dalam posisi netral. Indikator aktifkan mundur menyala ketika operasi mundur diaktifkan. Lihat Operasi → Operasi Mundur untuk mengetahui pengoperasian terperinci.

1	Peringatan bahaya
2	Off (Mati)
3	Jalan
4	Lampu sein kanan
5	Cursor/Select
6	Back (Kembali)
7	Start/Mundur

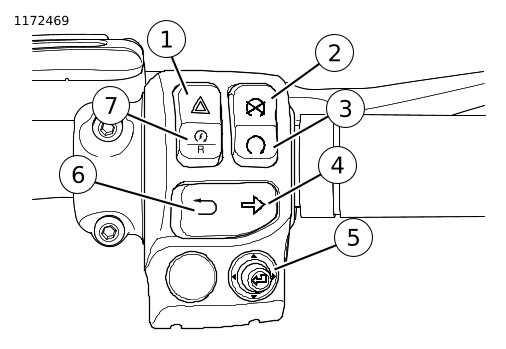

Gambar 1. Modul Sakelar Tangan Kanan

Tabel 1. Modul Kontrol Tangan Kanan

SAKELAR	NAMA	FUNGSI
	Lampu Bahaya	Tekan untuk mengaktifkan flasher 4 arah.
	Off (Mati)	Tekan untuk mematikan mesin atau mencegah mesin menyala.
	Jalan	Tekan untuk menyalakan mesin.
	Sein kanan	Tekan untuk menyalakan lampu sein kanan.
	Cursor/Select	Sakelar lima-arah, mengoperasikan fungsi radio.
	Back (Kembali)	Tekan untuk kembali ke layar sebelumnya pada radio.
	Start/Mundur	Tekan untuk menyalakan mesin. Mesin berjalan: Tekan untuk mengaktifkan mundur.
