CATATAN
Lampu depan LED tidak memiliki bohlam cadangan. Ganti keseluruhan unit jika terjadi kerusakan. Kunjungi dealer Harley-Davidson.
Pelepasan
| 1. | Lihat Gambar 1. Lepas sekrup (1). Lepaskan cincin trim (2) dari rumahan lampu. | |
| 2. | Lepaskan unit bohlam lampu depan dan cincin bersarang. | |
| 3. | Lepaskan konektor dari lampu depan. |
Pemasangan
| 1. | Lihat Gambar 1. Tempatkan cincin bersarang (4) di belakang bohlam baru (3) dengan tab indeks jauh dari bohlam. | |
| 2. | Cocokkan konektor dengan bohlam. | |
| 3. | Pasang unit bohlam. | |
| 4. | Gunakan tab indeks cincin bersarang dengan slot di bagian bawah rumahan lampu. | |
| 5. | Gunakan tab indeks pada unit bohlam dengan slot dalam cincin bersarang. | |
| 6. | Pasang cincin trim pada rumahan lampu dengan sekrup dipusatkan di bagian bawah. Kencangkan. Torque: 1–1,6 N·m (9–14 in-lbs) Sekrup cincin lampu depan, HDI | |
| 7. | Memeriksa penyejajaran lampu depan. Lihat Prosedur Servis → Pelurusan Lampu Depan: LED Ganda . |
| 1 | Sekrup |
| 2 | Cincin |
| 3 | Bohlam lampu depan |
| 4 | Cincin bersarang |

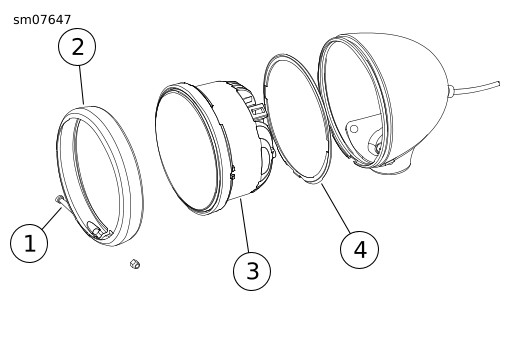

Gambar 1. Unit Lampu Depan
