Sekring Utama
Lihat Gambar 1. Sekring utama dengan arus 50 amp berada di dekat blok sekring. Jika sekring utama dilepas, daya ke seluruh sistem kecuali motor starter/solenoid akan terputus.
Untuk mencegah kerusakan pada komponen listrik, ikuti prosedur ini untuk mematikan sistem kelistrikan sebelum memutuskan daya.
1. Pastikan fob bebas genggam sudah ada.
2. Putar kunci kontak ke ON.
3. Lepaskan sekring utama dari konektornya.
CATATAN
Alihkan sakelar ignisi ke posisi OFF sebelum memasang sekring utama.
Sekring Sistem
PEMBERITAHUAN
Jangan melompati langkah mana pun dalam penggantian sekring. Melompati langkah penggantian sekring dapat menyebabkan kerusakan pada sistem suara dan/atau sistem sepeda motor lainnya. (00223a)
Lihat Gambar 1. Sekring terletak di bawah penutup samping kiri.
Jika penggantian sekring tidak menyelesaikan masalah, bawa ke dealer Harley-Davidson untuk diagnosis kelistrikan.
1. Putar sakelar ignisi ke posisi OFF.
2. Lepas penutup samping kiri. Lihat Prosedur Servis → Penutup Samping .
3. Tekan tab di sisi kiri dan kanan penutup blok sekring. Lepas penutup.
4. Lihat Gambar 2. Lepas sekring dan periksa elemennya.
PEMBERITAHUAN
Selalu gunakan sekring pengganti dengan jenis dan kuat arus yang tepat. Penggunaan sekring yang tidak tepat dapat menyebabkan kerusakan pada sistem kelistrikan. (00222a)
5. Ganti sekring jika elemennya terbakar atau rusak.
CATATAN
Ganti dengan sekring untuk kendaraan bermotor. Blok sekring dilengkapi sekring cadangan.
6. Pasang penutup blok sekring.
7. Pasang penutup samping kiri.
1Penutup blok sekring
2Sekring utama
3Tekan tab untuk melepaskan
Gambar 1. Blok Sekring (di bawah penutup samping kiri)
1Daya radio (20 A)
2Daya sistem (7,5 A)
3Baterai (5 A)
4P&A (20 A)
5Pendingin (15 A)
6Cadangan (5 A)
7Relai P&A
8Relai pendingin
9Cadangan (7,5 A)
10Cadangan (20 A)
11Sekring utama (50 A)

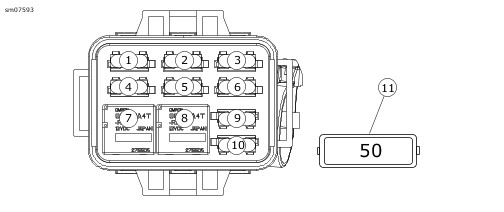

Gambar 2. Sekring dan Relai
