XG500, XG750
| 1. | Lihat Gambar 1. Lepas sekrup (1). | |
| 2. | Lepas penutup (2). | |
| 3. | Lepas mur (3). | |
| 4. | Lepas braket (4). | |
| 5. | Lepas elemen filter (5). | |
| 6. | Terawang elemen filter di depan sumber cahaya terang. Elemen filter dianggap bersih jika cahaya terlihat jelas dan utuh melalui bidang elemennya. | |
| 7. | Jika perlu, ganti elemen filter. Pasang elemen baru. | |
| 8. | Pasang elemen filter (5). | |
| 9. | Pasang braket (4). | |
| 10. | Pasang mur (3). Torque: 6–8 N·m (54–70 in-lbs) Mur braket filter udara | |
| 11. | Pasang penutup (2). | |
| 12. | Pasang sekrup (1). Torque: 6–8 N·m (54–70 in-lbs) Sekrup penutup filter udara |
| 1 | Sekrup |
| 2 | Penutup |
| 3 | Mur (2) |
| 4 | Braket |
| 5 | Elemen filter |
| 6 | Pelat belakang |
| 7 | Washer (2) |

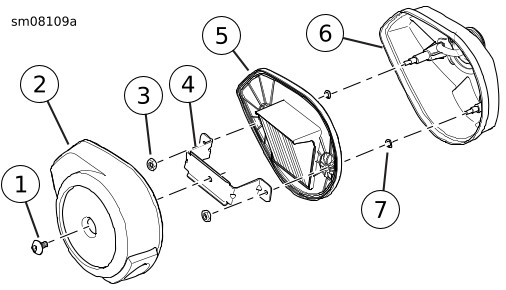

Gambar 1. Pembersih Udara: XG500, XG750
XG750A
| 1. | Lihat Gambar 2. Lepas sekrup penutup (1). | |
| 2. | Lepas penutup (2). | |
| 3. | Lepas sekrup filter udara (3). | |
| 4. | Lepas elemen filter udara (4). | |
| 5. | Terawang elemen filter udara di depan sumber cahaya terang. Elemen filter dianggap bersih jika cahaya terlihat jelas dan utuh melalui bidang elemennya. | |
| 6. | Jika perlu, ganti elemen filter udara. Pasang elemen baru. a. Jika diganti, lepaskan selang hawa (5) dari elemen filter udara dan pasang ke elemen baru. | |
| 7. | Pasang elemen filter udara (5). | |
| 8. | Pasang sekrup filter udara (3). Torque: 5–7 N·m (44–62 in-lbs) Sekrup filter udara | |
| 9. | Pasang penutup (2). | |
| 10. | Pasang sekrup penutup (1). Torque: 6–8 N·m (53–71 in-lbs) Sekrup penutup filter udara |
| 1 | Sekrup |
| 2 | Penutup |
| 3 | Sekrup (3) |
| 4 | Filter Udara |
| 5 | Selang, breather |
| 6 | Pelat belakang |

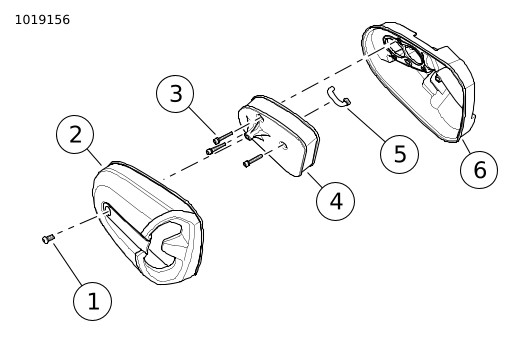

Gambar 2. Pembersih Udara: XG750A
